双轴伺服钻床底座机柜结构设计

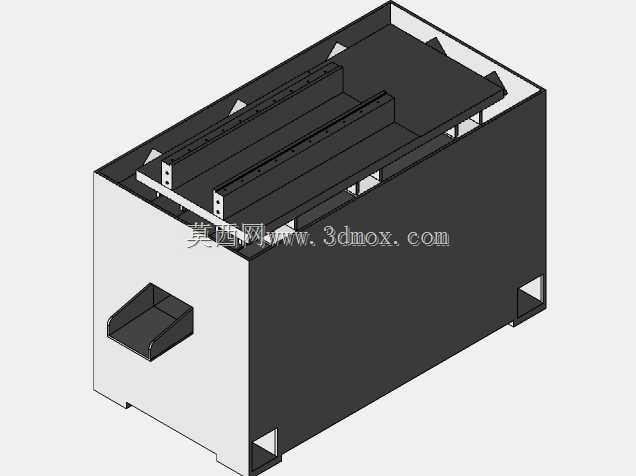

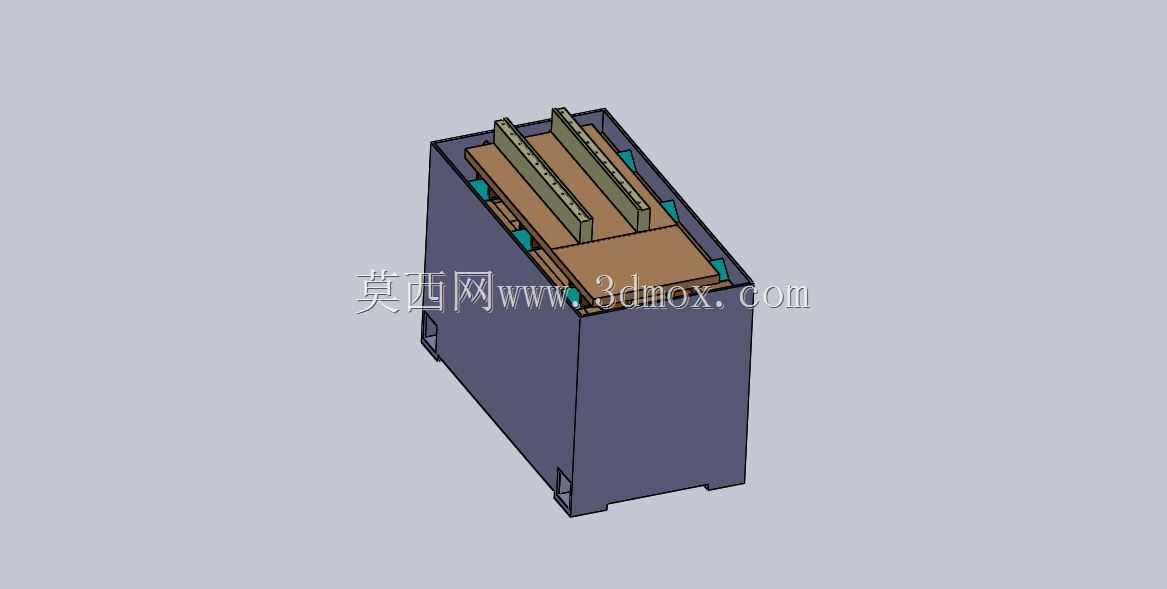

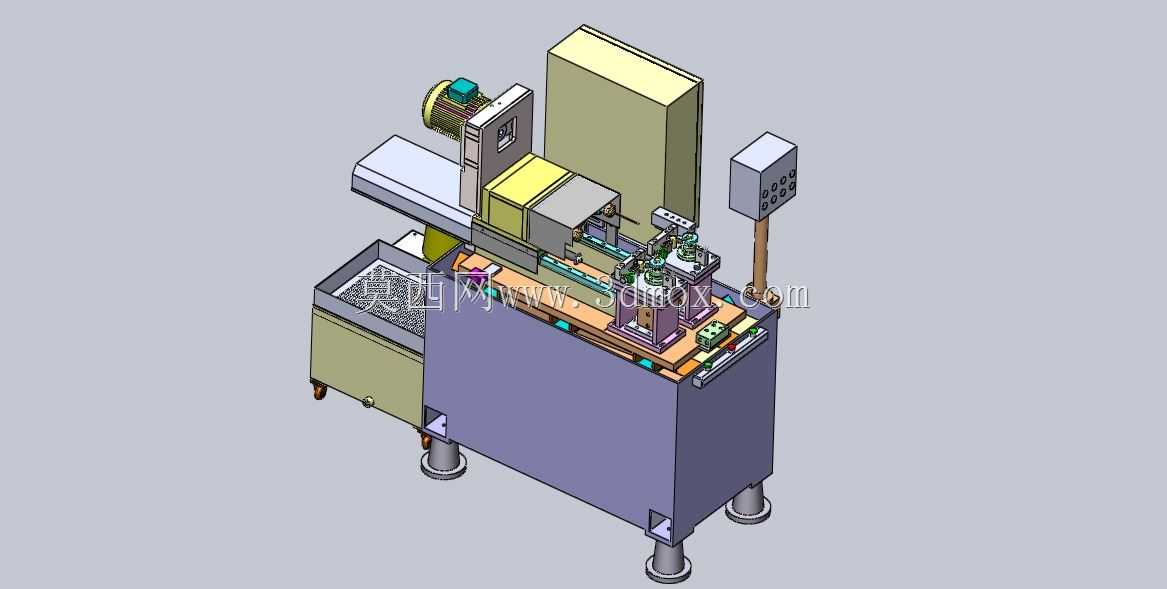

这款双轴伺服钻床底座机柜，是面向精密零件钻削加工场景打造的承载式主机支撑结构，主要应用于3C电子小五金、汽车小型冲压件、仪器仪表精密配件的批量钻孔加工工位，作为整台双轴伺服钻床的下部承载主体，承担设备承重、部件安装、切削液收纳、电气元件防护的多重作用。在实际生产场景中，该底座机柜直接落地安装于车间加工工位，上部对接钻床的进给滑台、双轴钻孔动力头、工件定位夹具、操作控制盒等核心功能部件，下部预留可调支撑脚安装位，可适配车间存在轻微高低差的硬化地面，通过四个可调脚杯调整整机水平度，避免设备运行时因地面不平产生的振动偏移，保障钻孔加工的孔位精度。从功能特性来看，机柜左侧集成了开放式切削液储液槽，槽体边缘做了外翻挡边设计，可承接加工过程中回流的切削液，槽内预留过滤篮安装位，能够拦截钻孔产生的金属切屑，避免切屑进入切削液循环管路造成堵塞；机柜主体采用封闭箱式焊接结构，内部预留电气元件安装空间，可放置伺服驱动器、接线端子排、电源模块等电气组件，柜门做了密封压边处理，能够阻挡加工过程中的切削液飞溅、切屑侵入，保护内部电气元件稳定运行。设计思路上，整体采用框架加蒙板的焊接结构，底座框架选用标准矩形钢管拼焊成型，保证整体结构刚性，避免双轴动力头高速钻孔时产生结构共振；上部安装面做了加厚垫板设计，对应滑台、动力头的安装位置预留了螺栓沉孔与定位销孔，保证各运动部件的安装定位精度；机柜侧面预留了走线孔与气管接头安装位，方便整机的电气布线与气路连接，操作控制盒通过立式支架安装在机柜侧上方，符合操作人员的站立操作高度，无需弯腰即可完成参数调整与设备启停操作。安装边界方面，整机底座的支撑脚分布尺寸适配标准车间工位的占地要求，设备安装时无需额外做预埋地基，仅需将地面硬化找平后，通过脚杯调整水平即可投入使用，机柜下部预留了100mm的离地间隙，方便日常清理地面切屑与设备底部维护，储液槽的容量可满足单班次8小时加工的切削液循环需求，无需频繁补充切削液，适配中小批量精密零件的连续钻削加工需求。
