汽车双轮独立悬架带轮毂制动总成结构

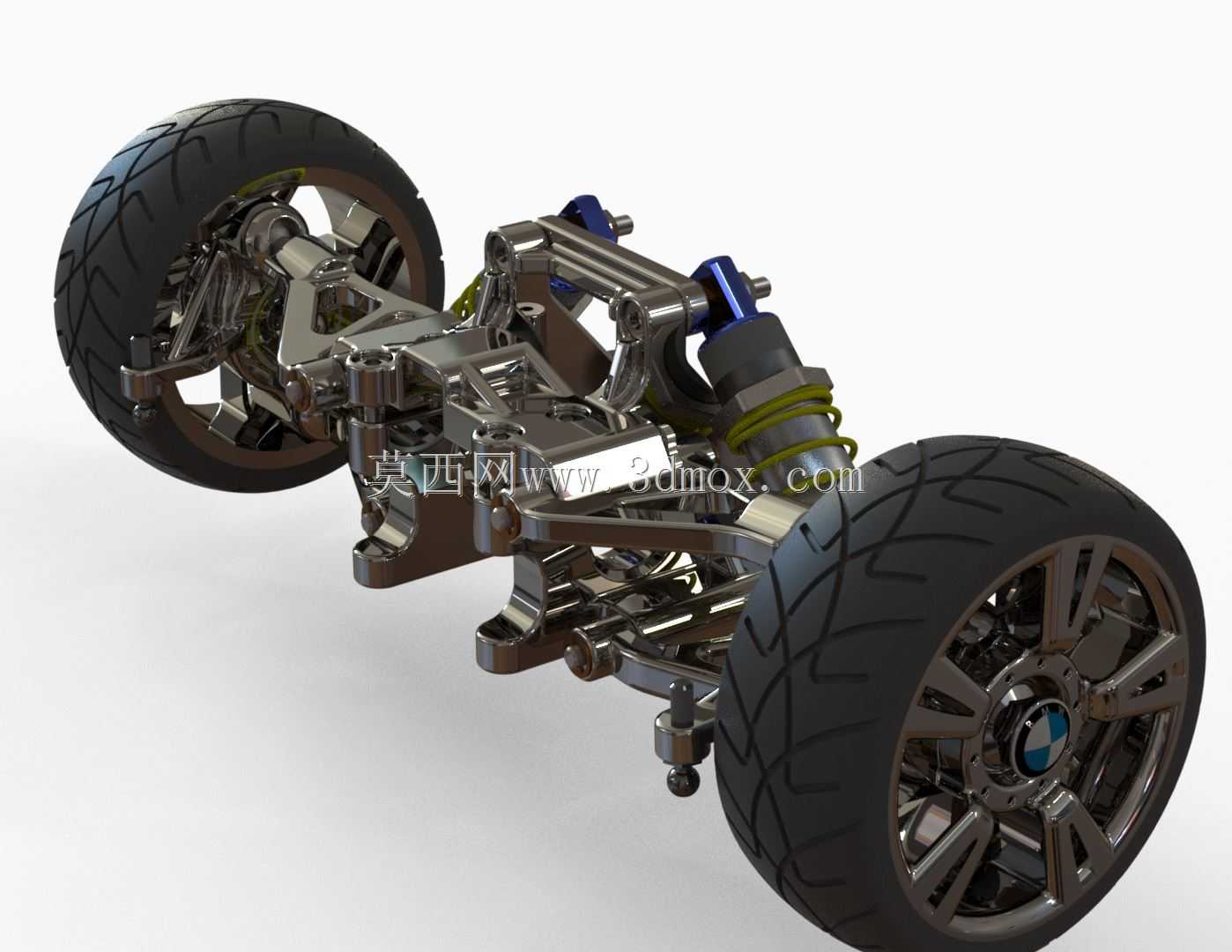

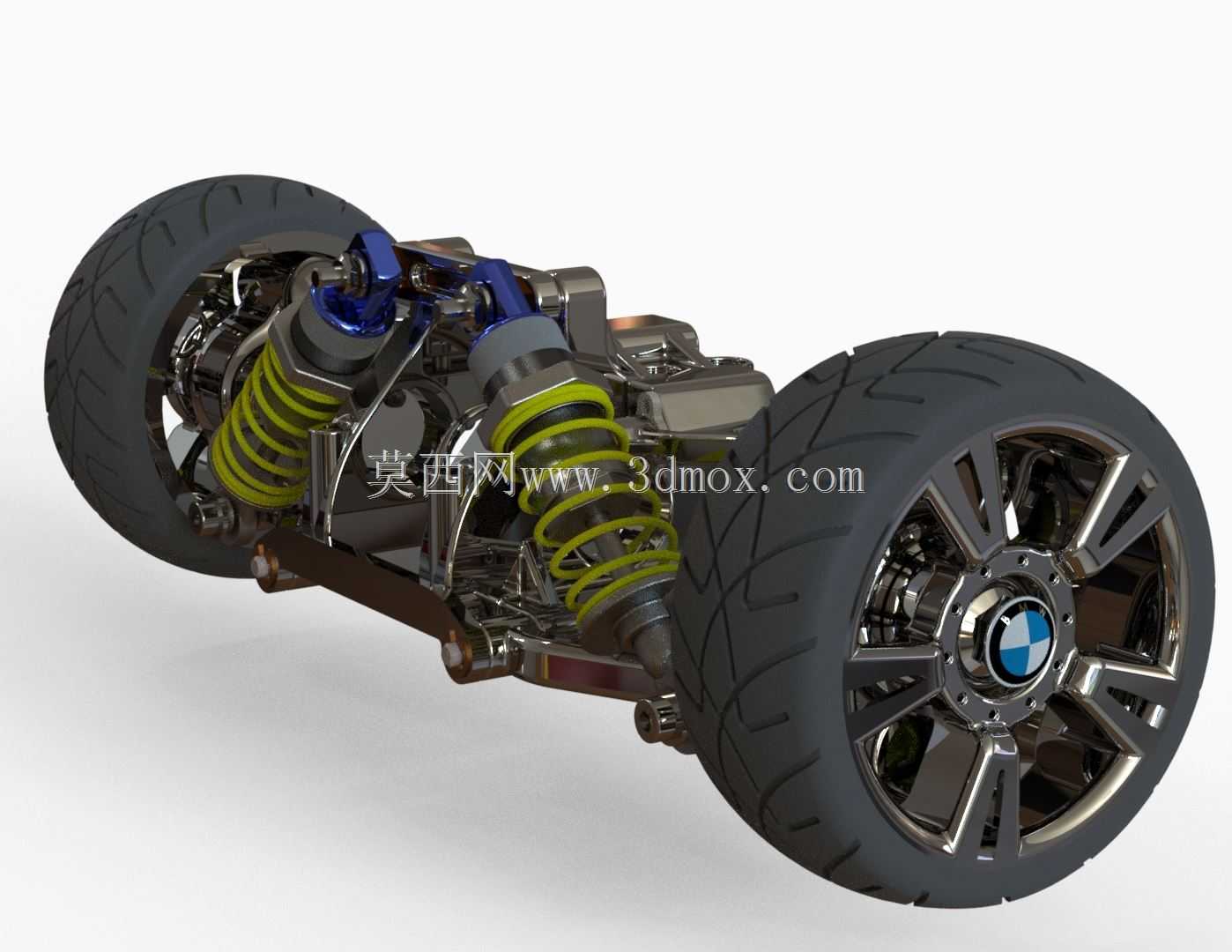

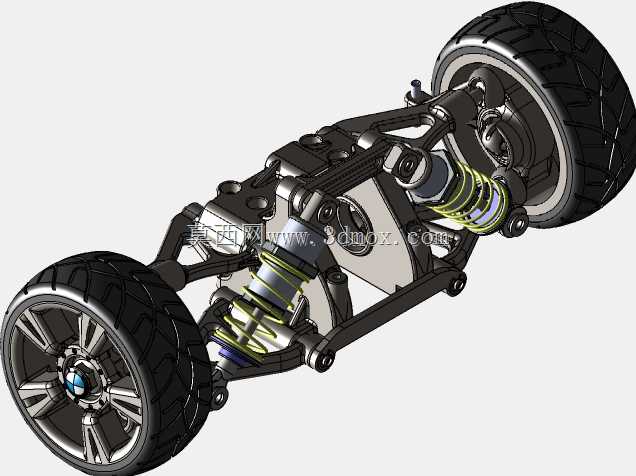

该结构为乘用车辆配套的双轮独立悬架集成总成，主要应用于家用轿车、城市SUV等车型的前桥或后桥承载系统，是车辆底盘行驶系统的核心组成部分，直接承担着车身与车轮之间的力与力矩传递任务，同时负责缓冲路面颠簸带来的冲击，衰减行驶过程中的振动，保障车辆行驶的平顺性与操控稳定性。在实际装车场景中，该总成通过副车架安装点与车身底盘纵梁刚性连接，两侧轮端分别对应车辆左右车轮，可在车辆经过起伏路面、弯道转向、紧急制动等不同工况下，独立调整单侧车轮的跳动行程，避免非独立悬架一侧车轮跳动影响另一侧车轮接地状态的问题，大幅提升轮胎与路面的附着效率，减少行驶过程中的轮胎异常磨损，同时降低路面冲击传递到车身座舱内的振动幅度，提升驾乘人员的舒适体验。从功能特性来看，该总成集成了螺旋弹簧与筒式减震器组成的弹性减震单元、上下控制摆臂组成的导向机构、转向节与轮毂轴承组成的轮端承载结构，同时匹配了盘式制动安装位与轮毂装饰护盖，完整还原了实车悬架的全部功能模块：弹性单元负责承载车身垂直载荷，吸收路面冲击的动能；导向机构负责约束车轮的跳动轨迹，保证车轮定位参数在合理范围内变动，避免出现跑偏、轮胎偏磨等问题；轮端结构负责承担车轮的旋转支撑，传递驱动力、制动力与侧向力，保障车辆加减速、转向过程中的力传递可靠性。在设计思路层面，该结构采用了不等长双横臂独立悬架的经典布局，上下摆臂的长度比例经过运动学仿真优化，在车轮上下跳动过程中可主动调整车轮外倾角与前束值的变化幅度，保证轮胎接地面始终与路面保持最大接触面积，提升弯道行驶时的侧向支撑能力；减震器采用倾斜布置方式，可同时缓冲垂直方向与纵向的冲击载荷，匹配螺旋弹簧的刚度参数，兼顾低速颠簸路段的滤震柔和度与高速过弯时的侧倾抑制能力。从安装边界来看，该总成两侧轮心距符合常规紧凑级乘用车辆的轮距设计范围，减震器塔顶安装位、摆臂副车架连接点的位置与尺寸均参考量产车型的底盘布局设计，轮端轮毂的螺栓孔位适配常规乘用车的轮毂安装规格，制动盘安装位匹配主流的浮动式制动卡钳布局，可直接用于底盘结构教学、悬架运动原理演示、整车底盘虚拟装配验证等场景，也可作为车辆改装、底盘调校方案验证的参考结构，帮助工程人员直观理解独立悬架的运动逻辑与力传递路径，在前期开发阶段快速验证悬架跳动行程与周边底盘部件的干涉风险，缩短底盘系统的开发验证周期。
