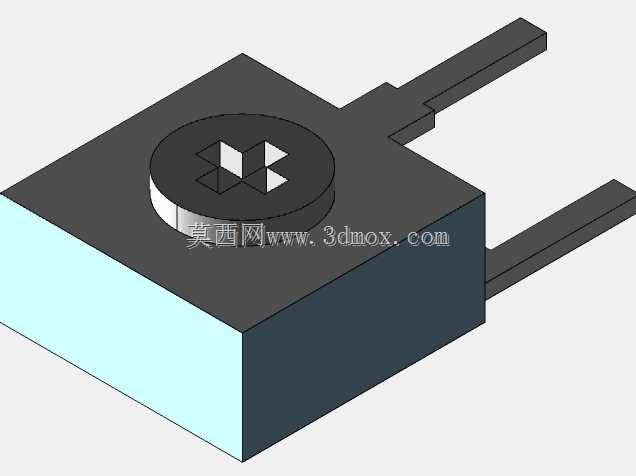

ACP CA6H电位计结构三维设计

这款电位计是电路调节场景中常用的接触式可调电阻元件，广泛应用在工业控制板卡、小型家电调控模块、实验测试电路、车载电子调节单元等场景中，主要承担电路分压、信号增益调节、参考电压校准的功能，能够通过旋转顶部的调节结构改变接入电路的电阻值，实现对电路参数的连续可调控制，是模拟量调节回路里十分常见的基础电子配件。

从功能特性来看，这款电位计采用侧出直插引脚的结构设计，主体为方正的塑封基座，能够为内部的电阻基体、滑动接触弹片提供稳定的防护，避免外界粉尘、轻微磕碰对内部精密接触结构造成损伤。顶部的圆形调节端设置了十字型调节槽，既可以匹配一字螺丝刀也可以匹配十字螺丝刀进行阻值调节，调节过程中阻尼均匀，能够保证阻值变化的线性度，避免调节时出现阻值跳变的问题，保障电路参数调节的平顺性。两个平行伸出的直插引脚采用标准间距设计，能够直接适配常规PCB板的安装孔位，焊接时引脚强度足够，不容易出现弯折虚焊的问题。

在设计思路上，这款模型优先还原了电位计的核心安装与外形尺寸，方正的基座主体在PCB板上占用的安装空间规整，能够在排布密集的电路板上和周边电容、电阻等元件保持足够的安全间距，不会出现元件干涉的问题。顶部调节端的高度经过合理控制，既保证调节操作时有足够的操作空间，又不会因为突出过高影响设备外壳的装配，适配多数需要内置电位调节的封闭设备壳体设计。引脚的伸出长度兼顾了波峰焊、手工焊两种常见焊接工艺的需求，不需要额外剪脚就能完成可靠焊接，降低生产装配的加工工序。

从安装边界来看，这款电位计的基座为规整立方体，安装时只需要在PCB板上对应位置开设两个匹配引脚直径的通孔，基座底部贴合PCB板面即可完成定位，不需要额外的固定卡扣或者螺丝锁紧，依靠引脚焊接的强度就能够满足日常使用的固定需求。调节端的旋转角度覆盖常规电位计的有效调节行程，周边预留的操作空间只需要满足小型螺丝刀的插入转动需求即可，不需要过大的操作冗余，能够有效节省电路板的排布空间，适配紧凑型电子设备的内部布局要求。整体结构没有多余的突出结构，塑封外壳的边角做了微小的倒角处理，在自动化插件装配过程中不会卡滞送料轨道，能够适配自动化生产线的装配流程，提升批量生产的装配效率。
