参数化表驱动磁盘式电容静音组件结构

　　在电源类电子设备的板级布局与整机装配环节，这类盘式带引脚元件的适配性一直是结构设计中容易被忽略的细节点。很多工程师在做PCB布局、电源腔室排布时，经常会遇到同系列元件尺寸参数不统一，逐个建模调整耗费大量时间的问题，这套参数化驱动的磁盘组件结构，就是针对这类盘式元件的快速适配需求搭建的。从实际应用场景来看，这类组件广泛出现在小功率电源模块、消费电子电源适配器、工业控制板卡的输入输出侧，承担滤波、过压保护、降噪静音的作用，不管是板载直插安装，还是腔体内部的悬空固定，都需要匹配不同的元件直径、厚度、引脚线径与引脚弯折长度，避免出现元件与周边结构件干涉、引脚长度不足无法过波峰焊、引脚弯折半径过小导致线芯断裂的问题。

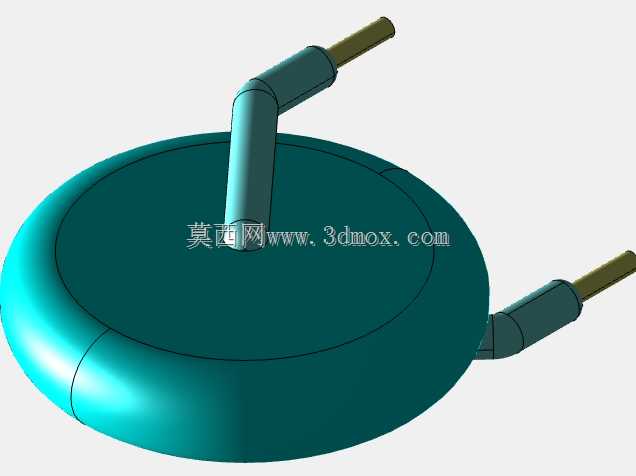

　　设计这套结构的时候，核心思路是把所有可变尺寸全部做进参数表关联，不需要逐个修改特征，只需要在参数表中调整磁盘直径、总高度、盘体厚度、销钉直径这几个核心参数，整个模型就能自动更新到对应规格，完全覆盖常规瓷片电容、安规电容、盘式压敏电阻、磁盘式静音元件的尺寸区间。从结构细节来看，盘体部分做了边缘的圆角过渡，还原实际元件的包封层外形，不会出现尖锐棱角导致的装配刮擦问题；引脚部分采用两段式弯折结构，靠近盘体的竖直段长度可随总高度参数联动调整，水平引出段的长度也可根据安装需求修改，弯折处做了符合线材弯折标准的圆角处理，和实际生产中的引脚弯折工艺完全匹配，不会出现建模时直角弯折导致的应力集中误判。

　　在安装边界的考量上，这套模型预留了足够的参数调整裕度，磁盘直径的调整范围覆盖从5mm小型贴片直插两用元件到30mm以上大功率盘式元件的尺寸，盘体厚度可根据不同耐压等级的元件包封厚度调整，销钉也就是引脚直径可匹配0.5mm到1.5mm的常规元件引脚线径，总高度参数可适配不同PCB板到腔体外壳的安装距离，不管是贴板安装的矮规格元件，还是垫高悬空的高耐压元件，都能通过参数调整快速生成对应模型。在做整机结构干涉检查的时候，这套参数化模型可以快速切换不同规格的元件尺寸，验证不同选型下的装配空间是否充足，不需要反复下载不同规格的元件模型重新装配，能大幅缩短电源类产品结构设计阶段的元件适配时间。

　　很多刚接触电源结构设计的工程师，容易在盘式元件的建模上忽略引脚的弯折角度与伸出长度的匹配，要么引脚做短了无法穿过PCB焊盘，要么引脚弯折位置不对导致元件贴装后倾斜，和周边的电解电容、变压器磁芯产生干涉。这套参数化结构在设计时就把引脚的弯折位置和盘体直径做了关联，当盘体直径增大时，引脚的水平伸出段会自动调整长度，保证引脚末端的间距符合PCB焊盘的标准间距要求，不会出现盘体变大后引脚间距不匹配的问题。另外盘体的分型线细节也做了还原，和实际元件的塑封模具分型位置一致，在做产品渲染或者装配示意图的时候，能更贴近真实物料的外观，不会出现模型和实物偏差过大导致的生产误解。

　　在做电源模块的安规距离校验时，不同规格的盘式元件需要的爬电距离不同，通过参数化调整盘体尺寸后，可以直接在装配体中测量元件引脚到周边金属结构件、高压元件的距离，快速验证安规间距是否满足要求，不需要逐个替换模型重复测量。对于需要做系列化电源产品开发的团队来说，这套参数化组件可以直接嵌入到常用的标准件库中，设计不同功率等级的电源时，只需要修改对应参数就能生成需要的元件模型，统一建模标准的同时，也能减少重复建模的工作量，避免不同工程师建模的同类型元件尺寸不统一，导致BOM整理、装配校验时出现错误。
