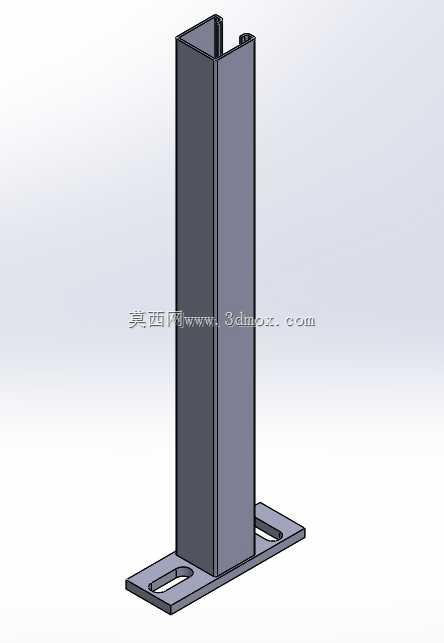

Unistrut型钢450mm悬臂支撑构件

这款钢制悬臂构件是管线支撑系统里的核心受力部件，主要应用在工业厂房管线排布、商用建筑机电安装、数据中心线缆桥架架设、光伏支架辅助支撑等场景中，用来承托电缆桥架、工艺管线、通风线槽等配套设施，将上部荷载稳定传递到建筑主体结构上，替代传统现场焊接的支架形式，大幅提升现场安装效率。在实际使用场景中，这类悬臂构件无需现场做焊接、防腐处理，所有部件都在工厂完成预制加工，现场只需要通过标准紧固件就能完成装配，既可以直接固定在混凝土墙面、钢结构立柱上，也能和同系列的Unistrut槽钢立柱搭配组成多层支撑体系，适配不同高度的管线排布需求，尤其适合对施工效率要求高、后期需要灵活调整管线位置的项目，比如电子洁净厂房、地铁机电安装、大型商超机电改造这类场景，能够有效缩短施工周期，降低现场动火作业的安全风险。从功能特性来看，这款悬臂采用带卷边的C型槽钢作为主体受力结构，卷边设计既提升了槽钢截面的抗扭、抗弯性能，也为后续安装管卡、桥架连接件提供了通用的卡槽接口，不需要在构件上额外钻孔，配套的T型螺栓可以直接卡入槽钢卡槽内，沿着槽道滑动调整固定位置，适配不同宽度的桥架与管线固定需求。底部的安装底板带有两个长圆形安装孔，能够抵消现场安装时的孔位偏差，降低对土建预埋精度的要求，安装时可以通过膨胀螺栓或者化学锚栓将底板牢牢固定在结构基面，保证整体支撑的稳定性。在设计思路上，这款悬臂充分考虑了现场安装的通用性与受力合理性，主体槽钢的截面尺寸经过力学验算，450mm的伸出长度能够覆盖大多数常规管线的安装悬挑需求，135x45mm的底板尺寸保证了与结构基面的足够接触面积，避免局部压应力过大损坏结构面层。槽钢与底板之间采用满焊连接，焊后做整体表面防腐处理，能够适应室内干燥环境甚至轻度潮湿的地下空间使用需求，槽钢端部做了封边处理，避免安装过程中尖锐切口划伤施工人员，同时也能防止杂物进入槽钢内部造成积灰锈蚀。从安装边界来看，这款悬臂的总悬挑长度为450mm，安装时需要保证固定基面的强度满足荷载要求，底板的长孔间距适配常规的膨胀螺栓安装间距，槽钢的槽口宽度适配同系列的所有标准配件，不需要额外定制连接件。在排布安装时，相邻悬臂的间距需要根据所承托的管线重量调整，保证荷载均匀分布在每个支撑构件上，避免单根悬臂过载出现变形。整体结构没有多余的复杂设计，所有结构特征都服务于安装便捷性与受力可靠性，是模块化管线支撑体系中非常实用的一类标准构件。
