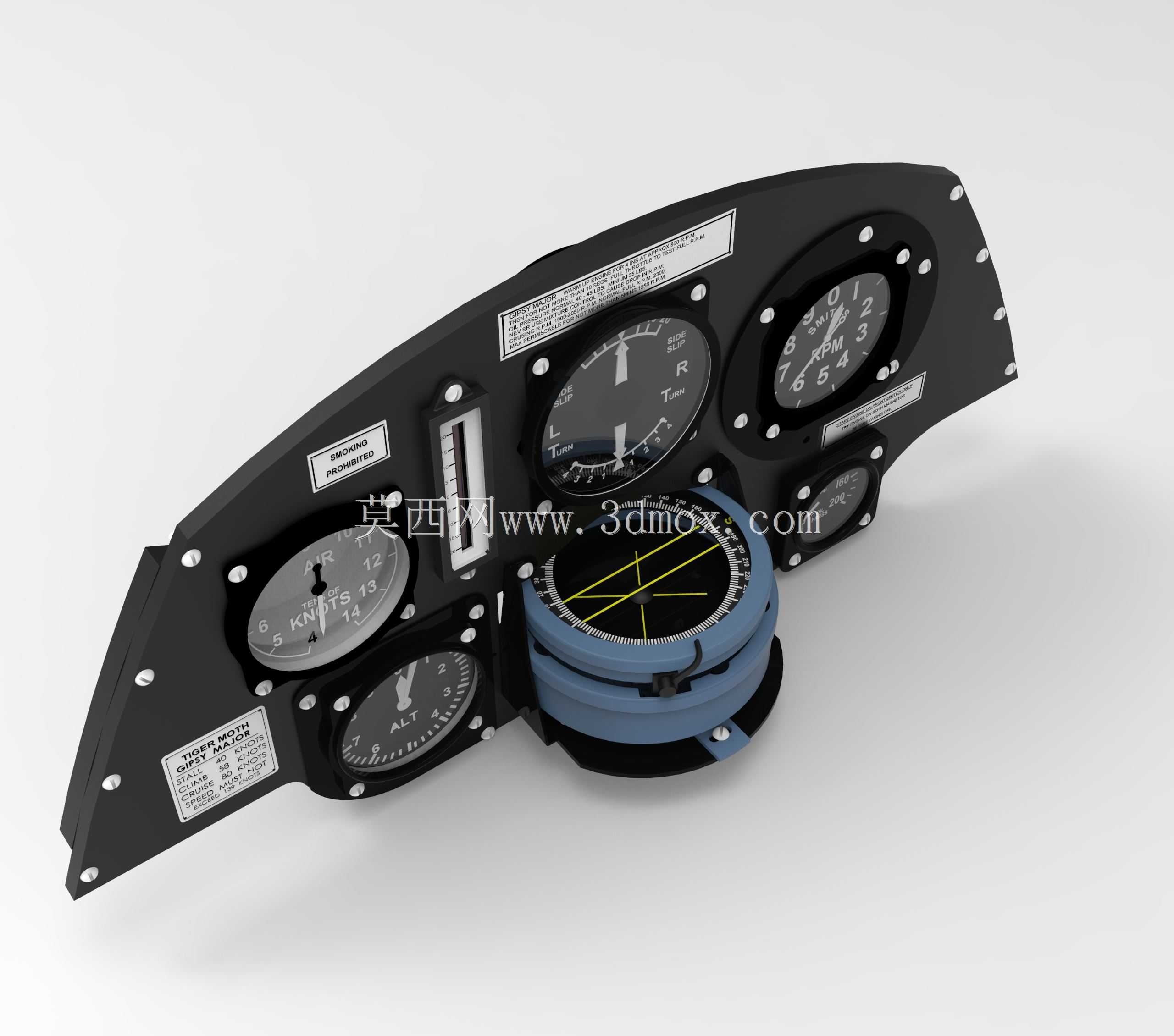

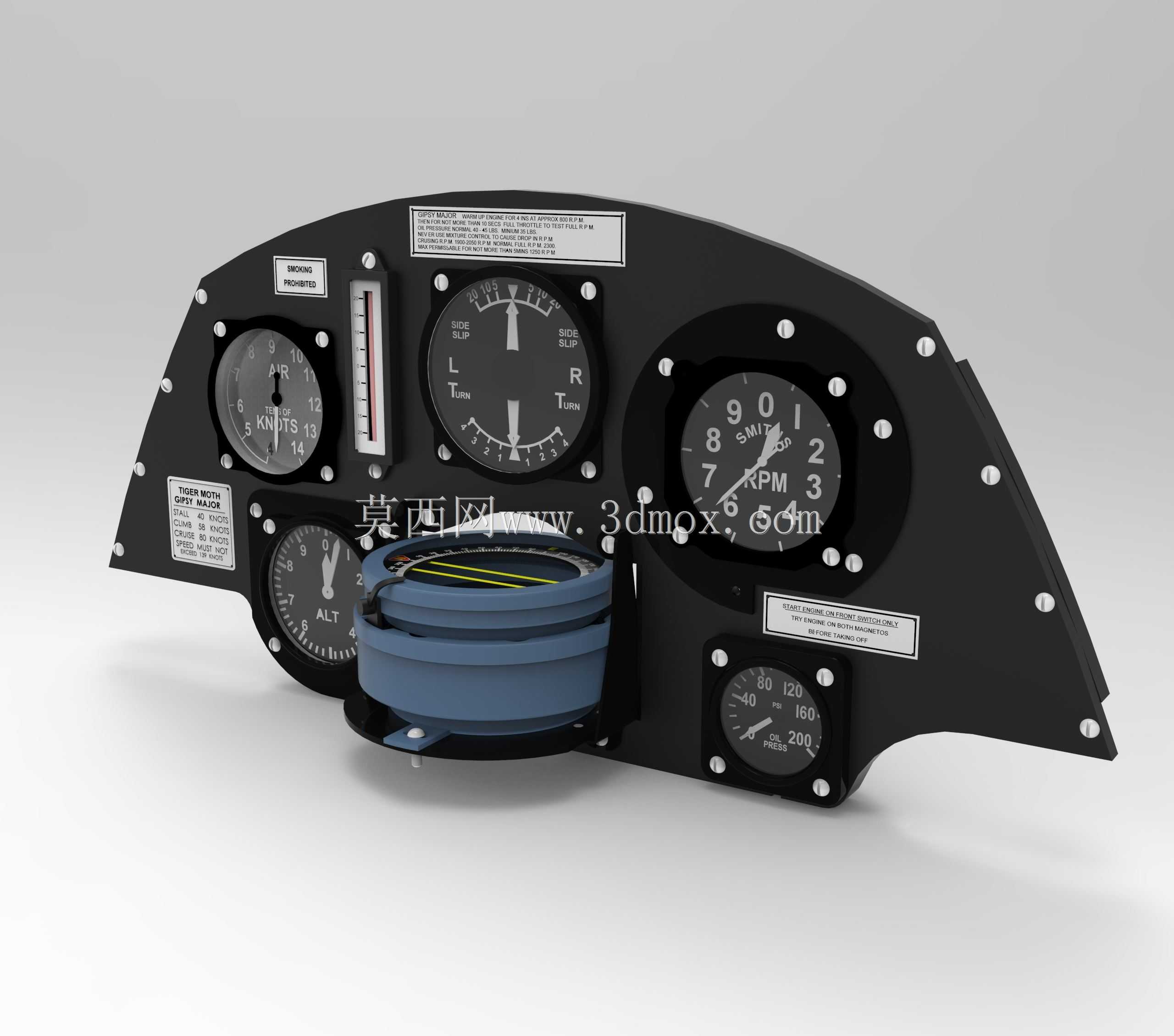

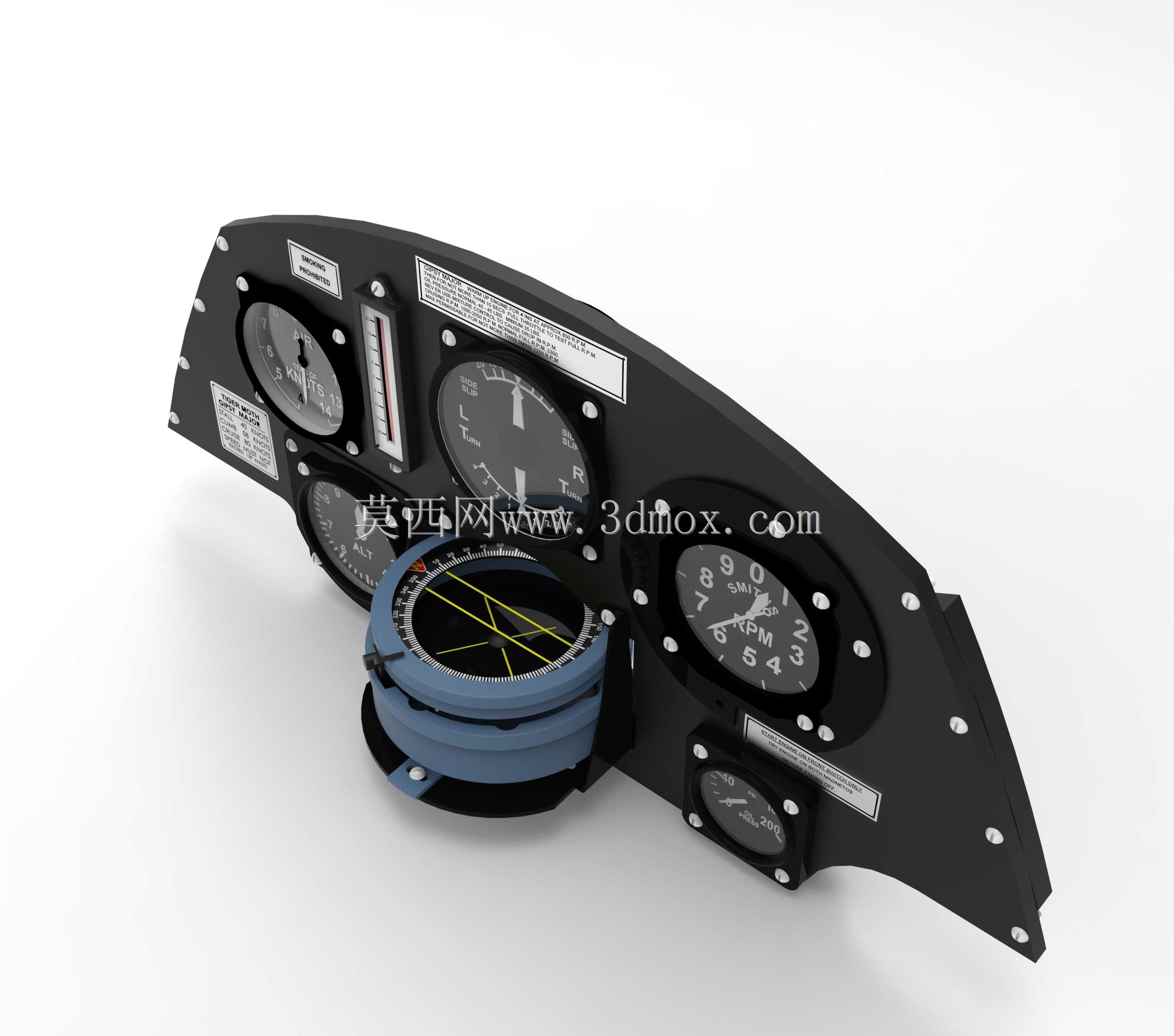

德哈维兰虎蛾机座舱仪表板结构设计

该款仪表板是为轻型螺旋桨双翼教练机配套的核心座舱操控显示构件，主要应用于民用初级飞行训练、复古航空器复刻修复、航空科普模拟座舱搭建等场景，是飞行员获取飞行状态参数、操控航空器运行的核心交互界面，直接承担飞行过程中各类关键参数的可视化呈现功能，为飞行员判断飞行姿态、调整操控动作提供可靠的数据支撑。从功能特性来看，该仪表板集成了空速指示、转速监测、升降速率显示、磁罗盘航向指示、滑油压力监测、燃油存量显示等多类核心飞行仪表，各仪表按照飞行员目视观测优先级、操作可达性完成布局排布，高频观测的姿态、空速、转速类仪表布置在面板中心视觉最优区域，辅助监测类仪表沿面板边缘有序排布，既符合飞行员常规目视扫描习惯，也能在复杂飞行工况下降低飞行员的信息获取负荷，避免因仪表布局杂乱出现参数误读、操作延误的问题。在设计思路上，整体采用弧形贴合座舱前部安装轮廓的曲面构型，完全匹配老式轻型飞机座舱前部狭窄的安装空间，面板基材选用航空级硬质铝合金板材做哑光黑色阳极氧化处理，既能够满足机载场景下的轻量化、抗振、耐候使用要求，哑光表面也可以避免高空强光下出现反光干扰仪表读数的问题；每块仪表都设计了独立的嵌入式安装沉台与固定孔位，通过快卸铆钉与面板基体连接，既能够保证仪表安装后的结构稳定性，承受飞行过程中的持续振动与气流冲击，也方便后期地面维护时快速拆解更换故障仪表；面板上预留的铭牌安装位可标注各仪表的量程参数、操作警示信息，进一步降低飞行员的误操作概率。从安装边界来看，该仪表板整体为左右对称的弧形窄幅结构，整体宽度适配轻型飞机座舱前部的横向安装间距，厚度控制在满足仪表嵌入安装的最小尺寸，不会侵占座舱内部宝贵的腿部活动空间，面板边缘的固定孔位完全匹配原机型座舱的安装支架点位，可直接完成原位替换安装，无需对原有座舱结构做额外裁切、改装；面板中部预留的罗盘安装位做了下沉式结构设计，能够避免罗盘突出面板表面影响飞行员操作操纵杆，同时也为罗盘提供了稳定的安装基准，减少机身金属构件对磁罗盘的航向测量干扰。
