中型散货容器手动翻转卸料机构设计

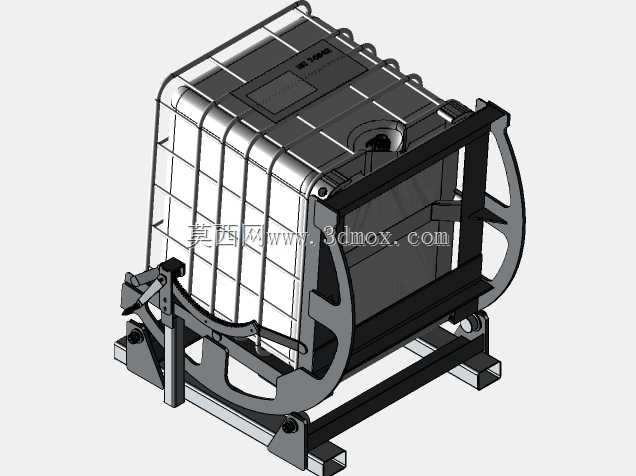

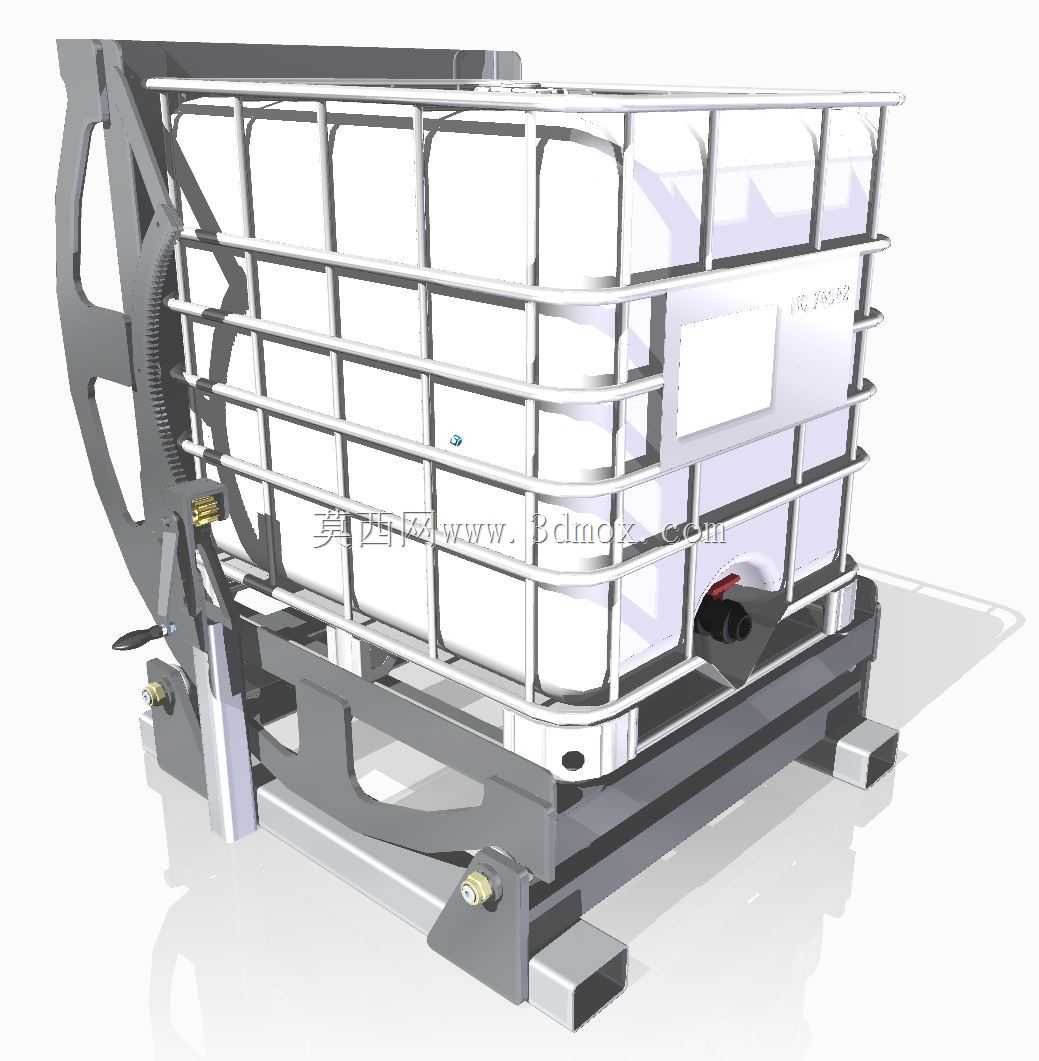

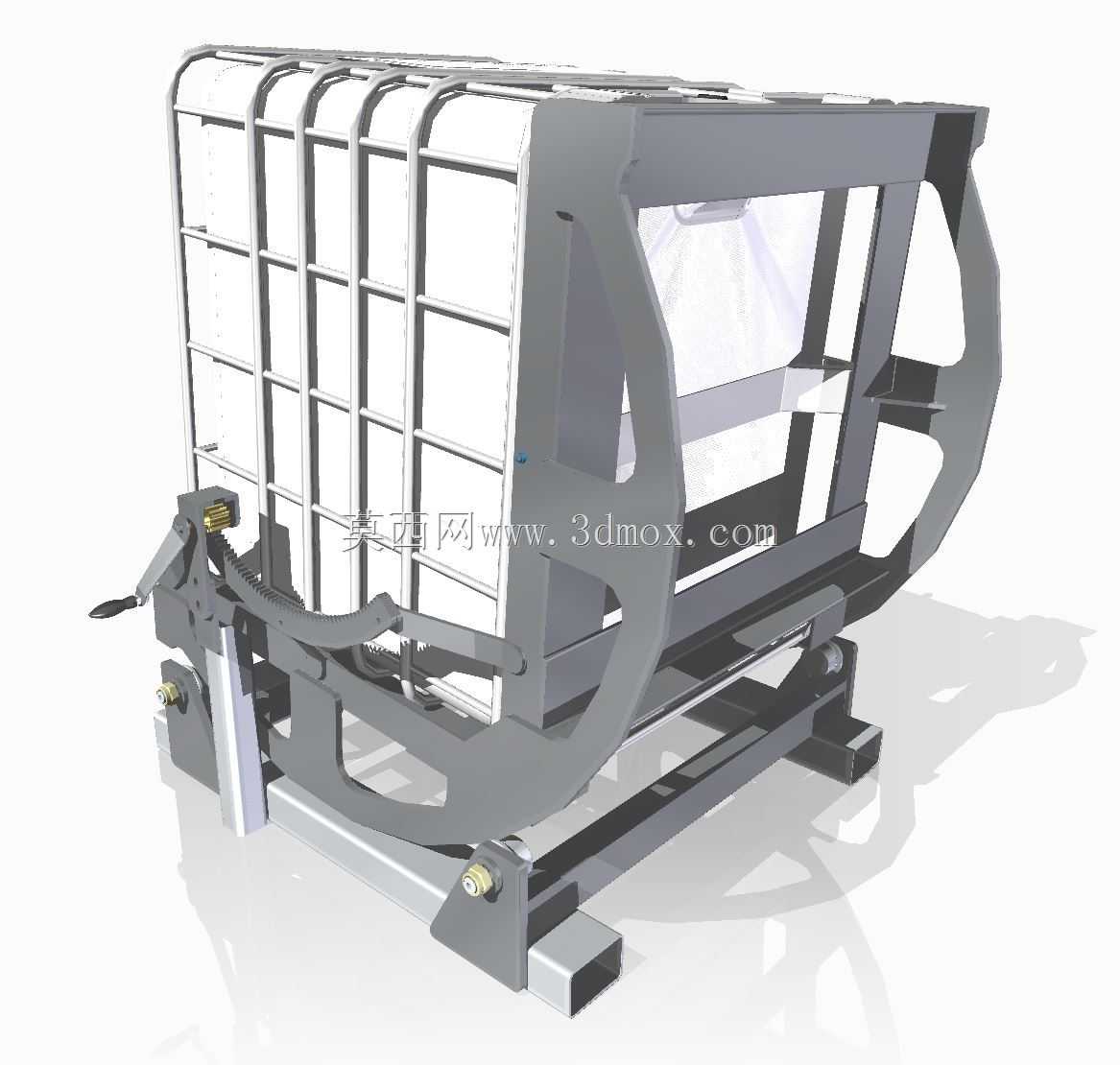

该翻转机构主要适配标准IBC中型散货集装箱的卸料作业场景，广泛应用于仓储物流、化工原料周转、食品加工原料输送、工业散料分装等作业环节，解决传统人工倾倒吨桶劳动强度大、物料泼洒风险高、卸料角度难以精准控制的痛点，可在无外接动力的生产车间、仓储库区、户外临时卸料点完成散料、流体物料的可控翻转卸料作业。整套机构采用侧装式翻转支撑结构，主体支撑框架采用高强度型钢焊接成型，底部设置四个带定位孔的安装支脚，可直接通过膨胀螺栓固定在硬化混凝土地面，也可配套叉车槽实现工位间的快速转场，安装时需保证翻转主轴与地面平行度误差不超过2mm，预留操作侧至少1.2m的人员操作空间，后侧预留0.8m的物料接料空间，适配市面上绝大多数公称容积1000L的标准IBC集装桶安装固定，桶体固定位采用可调节锁紧结构，可兼容不同壁厚、不同外框尺寸的吨桶装夹，装夹后桶体中心与翻转回转中心重合，降低翻转过程中的偏载力矩。机构核心传动采用齿轮啮合传动搭配曲柄锁止结构，手动操作端设置加长力臂摇杆，操作人员仅需施加较小的作用力即可驱动满载的吨桶完成0-140度范围内的任意角度翻转，翻转过程中齿轮副的自锁特性搭配曲柄锁止机构，可在任意翻转角度实现即时锁止，无需额外设置定位销，避免卸料过程中桶体意外回落引发安全事故。翻转支架与IBC桶接触的位置设置柔性缓冲垫，避免刚性接触磕碰损伤吨桶外框与内胆，底部支撑框架设置倾斜导料结构，可承接意外滴漏的物料，引导废液流入下方接料槽，保持作业面整洁。设计过程中重点优化了传动力矩配比，通过对满载状态下桶体重心轨迹的仿真计算，将回转中心设置在满载重心偏移路径的合理区间，让翻转操作在过重心位置后具备阻尼缓降特性，避免桶体快速下坠冲击机构，整套机构无需外接电源、气源，纯机械结构可靠性高，维护成本极低，适合无动力配套的作业场景使用，可大幅降低散料吨桶卸料的人工作业强度，提升卸料作业的可控性与安全性，减少物料泼洒造成的浪费与环境污染。
