起重机吊钩配套带法兰衬套结构设计

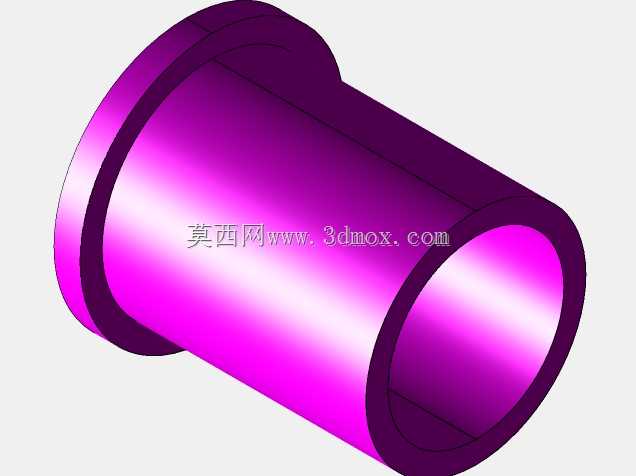

该结构件为起重机吊钩总成中的核心配套衬套部件，主要应用于各类桥式起重机、门式起重机、流动式起重机的吊钩组铰接位置，是吊钩实现灵活回转、承载纵向载荷的关键受力零件。在起重作业场景中，吊钩需要频繁完成起升、变幅、回转动作，该衬套嵌套在吊钩横梁与吊钩杆部的铰接间隙内，一方面承担吊钩传递的全部额定起重量载荷，将集中载荷均匀分散到横梁配合面，避免吊钩杆部与横梁直接接触产生刚性磨损；另一方面为吊钩的自由回转提供低摩擦的滑动支撑面，保障吊重过程中吊钩可随吊物姿态灵活转动，避免钢丝绳出现扭结、打旋问题，大幅提升起重作业的操作流畅度与安全性。从功能特性来看，该衬套采用带单边法兰的筒状结构设计，法兰端可在安装时实现轴向定位，抵靠在横梁外侧端面，限制衬套在受载过程中出现轴向窜动，避免衬套移位导致的配合间隙异常；筒身部分为等壁厚空心圆柱结构，内孔与吊钩杆部的铰接轴段采用间隙配合，外圆与横梁的安装孔采用过渡配合，既保障安装时的定位精度，又能在长期受载过程中保持配合面的贴合稳定性。设计过程中，首先依据对应吨位起重机吊钩的额定载荷计算衬套所需的承压面积，结合铰接部位的允许比压确定筒身的长度与壁厚参数，确保衬套在最大额定起重量下的压应力处于材料许用应力范围内，避免出现塑性变形；其次针对吊钩回转的摩擦需求，将衬套内外配合面的粗糙度控制在合理区间，既降低回转摩擦阻力，又保留足够的表面储油空间，方便日常加注润滑脂，延长部件的维护周期与使用寿命。外形尺寸方面，法兰端外径大于筒身外径，形成的定位台阶高度匹配横梁安装孔的倒角尺寸，安装时可直接贴合横梁端面无需额外调整轴向位置；筒身长度与横梁安装孔的深度完全匹配，安装后筒身端面与横梁内侧端面齐平，不会出现突出或凹陷问题，避免与吊钩其他运动部件产生运动干涉；内孔直径严格匹配吊钩杆部铰接轴的尺寸，配合间隙控制在既能灵活转动、又不会出现径向晃动的范围内，防止吊钩受载后出现偏摆，保障起吊过程中吊重的重心稳定。在安装边界上，该衬套可直接压装入横梁的预制安装孔内，法兰端自然形成轴向限位，无需额外加装定位销或挡圈即可完成固定，安装流程简便，后期维护更换时只需将旧衬套压出、压入新衬套即可完成检修，大幅降低起重设备的日常维护成本，适配多数中小吨位起重机吊钩组的铰接结构改装与备件替换需求。
