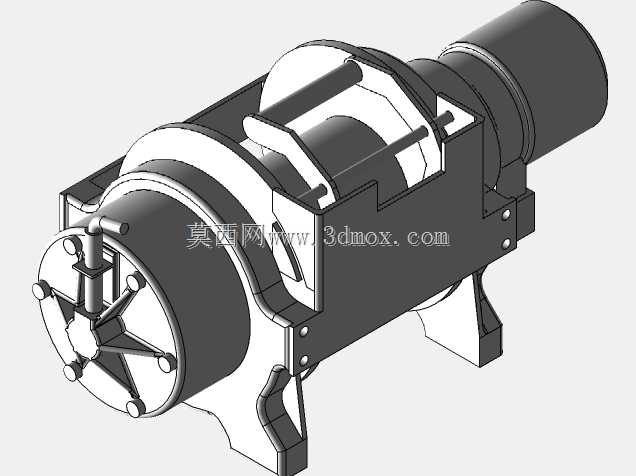

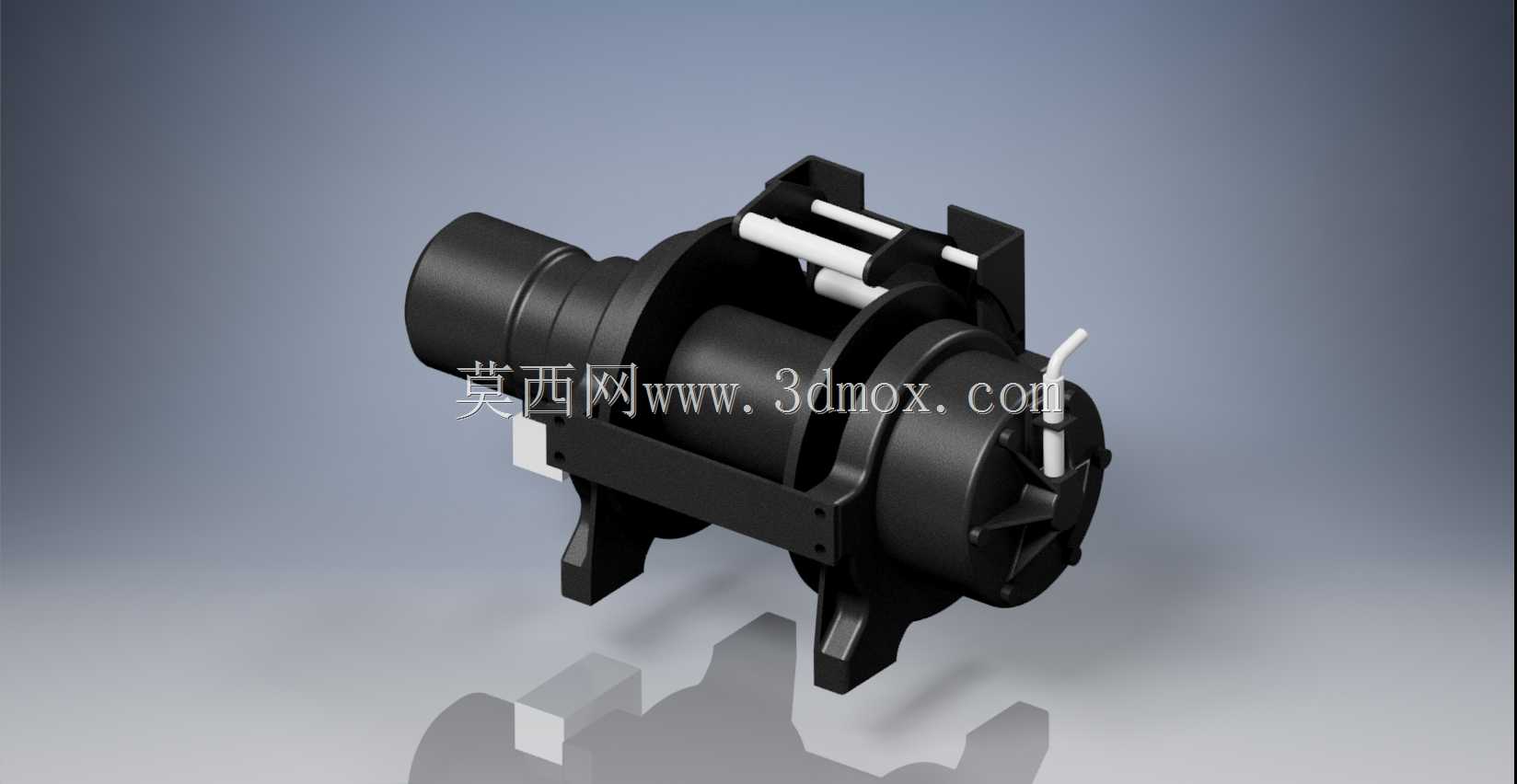

紧凑型液压绞车三维结构设计方案

这款液压绞车主要面向工程起重、户外作业牵引、特种车辆配套、船舶系泊等场景设计，作为依靠液压动力驱动的牵引卷扬设备，它能够在重载工况下完成重物拖拽、缆绳收放、设备就位等作业，相比电动绞车具备更强的过载耐受能力与更平稳的低速输出扭矩，尤其适合在无稳定电力供应的野外作业场景、移动工程机械配套场景中使用，可适配随车吊、越野救援车、林业集材设备、小型工程船舶等多种载体。从功能特性来看，该绞车采用集成式液压驱动结构，将液压马达、减速机构、卷筒、制动组件、安装支架整合为一体化总成，减少了分散部件的外接管路与装配误差，内置的制动结构可在液压动力切断时自动锁止卷筒，避免负载溜滑引发安全风险，卷筒两侧的挡缘结构能够在缆绳多层缠绕时规整排线，减少缆绳乱绳、咬绳的磨损问题，侧方预留的液压油接口采用标准化通用尺寸，可快速对接不同设备的液压供油回路，无需额外定制转接接头。在设计思路上，这款绞车优先考虑紧凑化布局与安装通用性，整体采用横向同轴式结构排布，液压马达与减速机构布置在卷筒的一侧，有效压缩了设备的轴向总长度，底部的支撑脚采用对称式双支座设计，安装孔位按照行业通用的安装间距预留，能够直接替换同吨位级的传统绞车产品，无需对安装载体的基座进行额外改造；外壳与支架部分采用高强度铸钢材质设计，在保证结构强度满足额定牵引负载要求的前提下，通过壳体的加强筋布局优化削减了不必要的冗余壁厚，控制整体设备自重，降低配套载体的负载负担。从安装边界来看，该绞车的卷筒直径适配常规直径的钢丝绳或合成纤维缆绳，缆绳容绳量可满足多数中短距离牵引作业的需求，整体外形的径向尺寸经过优化，可在狭小的设备安装舱内完成布置，侧方的液压管路接口预留了足够的操作空间，方便后期维护时拆装油管、更换密封件，支撑脚的安装面做了铣平处理，能够保证安装后设备的同轴度，减少运转过程中的振动与异响，设备外露的旋转部件均做了安全防护结构设计，避免作业过程中缆绳、杂物卷入传动部位引发故障。
