便携式手提探照反射灯外观结构设计

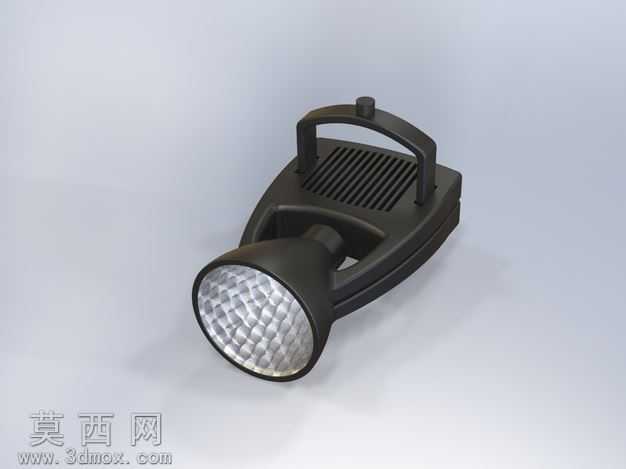

本作品为便携式手提探照反射灯的三维设计方案，建模阶段依托SolidWorks完成全参数化结构搭建，首先从产品使用场景出发，确定手持便携、定向强光照明的核心功能定位，先绘制整体轮廓草绘，明确灯头、握持提手、机身主体三大模块的比例关系，灯头部分采用大口径圆形出光面设计，内部反射结构通过阵列式菱面建模实现光线的均匀汇聚，模拟真实反光杯的聚光效果，提升照明区域的光线利用率。提手部分采用一体化弧形 ergonomic 结构建模，贴合人手握持的弧度，边缘做圆角过渡处理，避免使用过程中的硌手感，提手与机身衔接处做加强筋结构设计，提升整体结构的抗摔抗形变能力。机身主体部分表面设计有横向格栅散热结构，通过等距阵列的凹槽建模实现，既可以提升长时间工作状态下的散热效率，也能增加机身表面的摩擦力，减少手持滑落的风险。材质渲染阶段，灯身外壳采用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原硬质塑胶的细腻磨砂质感，灯头反射面采用高反光金属材质，添加细微的凹凸纹理模拟真实反光罩的菱格压纹效果，出光面的透明灯罩采用半透明PC材质，调整折射、透光参数还原灯罩的通透质感，同时添加轻微的表面磨损细节提升真实感。结构设计上充分考虑产品的装配合理性，灯头与机身采用可转动铰接结构，预留转动限位的卡位结构，可实现照明角度的灵活调整，机身内部预留电池仓、电路模块的安装空间，各部件的衔接处均设计有卡扣与定位柱，方便生产阶段的快速装配，整体模型的各特征参数均可编辑调整，可直接对接后续的结构优化、手板打样与开模生产环节，设计过程中反复调整各部件的壁厚参数，在保证结构强度的前提下尽可能控制产品整体重量，提升便携使用的体验。
