步进驱动多夹头直线式物料发送单元

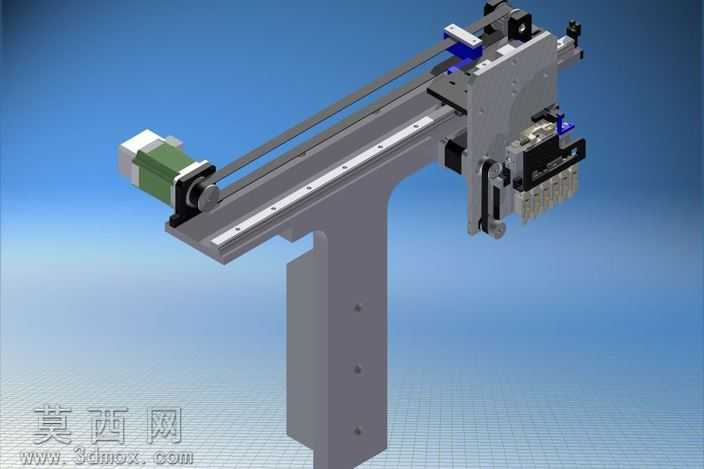

本套发送单元采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配无干涉、运动逻辑符合实际工况需求。渲染阶段采用工业级哑光金属材质搭配工程塑料材质区分不同功能部件，金属结构件赋予磨砂银灰色金属质感，同步带、夹头缓冲件等非金属部件赋予对应的工程塑料材质属性，搭配渐变蓝背景与柔和的环境光，清晰呈现出设备的整体结构层次与部件细节。整体结构以立式支撑座为承载基础，上方搭载直线导轨传动模组，模组一端安装步进电机作为动力源，通过同步带传动带动滑台实现水平方向的精准往复位移，滑台侧部集成安装多组并列布置的机械夹头组件，夹头组件配套设计有回升导向结构，可在滑台移动到指定工位时完成夹头的抬升、夹持、复位、输送的连贯动作。设计思路围绕小尺寸物料的自动化精准送料需求展开，摒弃了复杂的冗余结构，采用成熟的同步带直线传动方案保证运动的平稳性与定位精度，多夹头并列布局可单次完成多件物料的同步移送，有效提升送料工序的作业效率；立式支撑结构预留了标准化安装孔位，可直接适配各类自动化生产线的工位安装需求，夹头组件采用模块化设计思路，可根据实际输送物料的尺寸、形态快速更换对应夹头，拓展设备的适用场景。建模过程中对导轨滑块配合面、同步带轮啮合结构、夹头回升导向槽等关键运动部位做了细节还原，可直接用于结构验证、作业模拟以及后续的工程出图加工。
