嵌套式螺旋齿轮球形传动结构

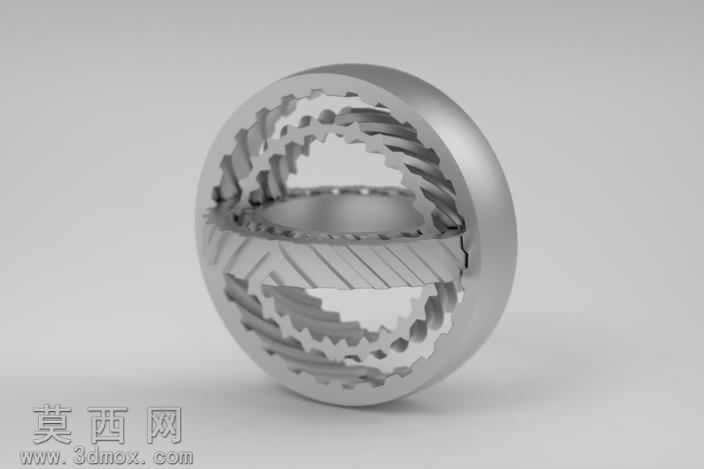

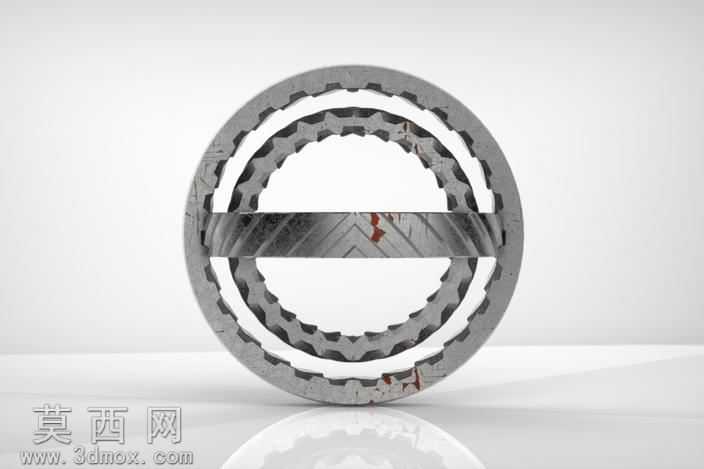

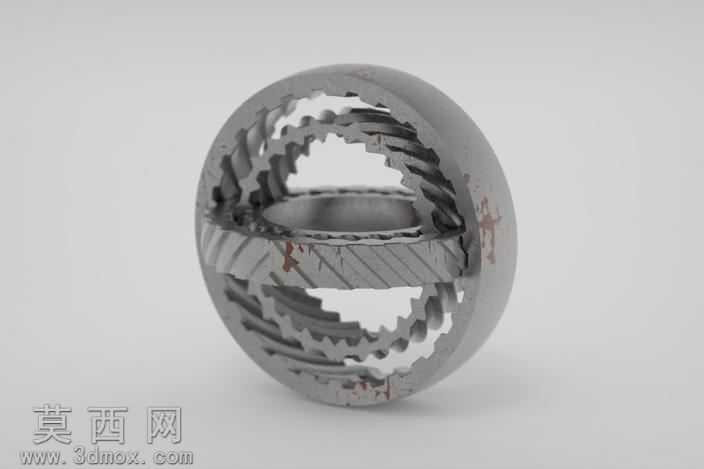

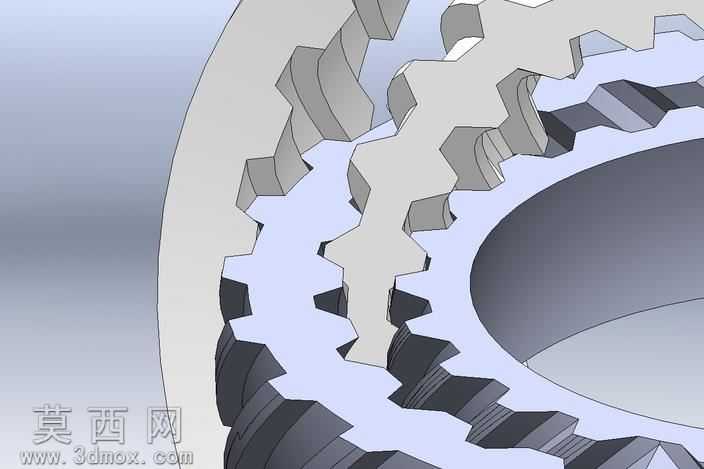

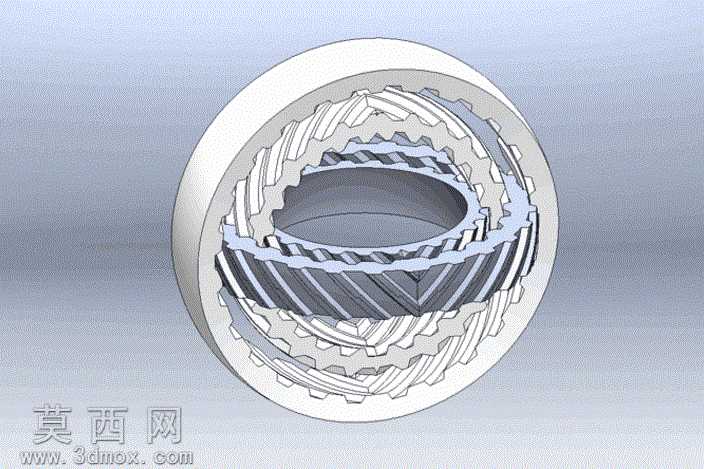

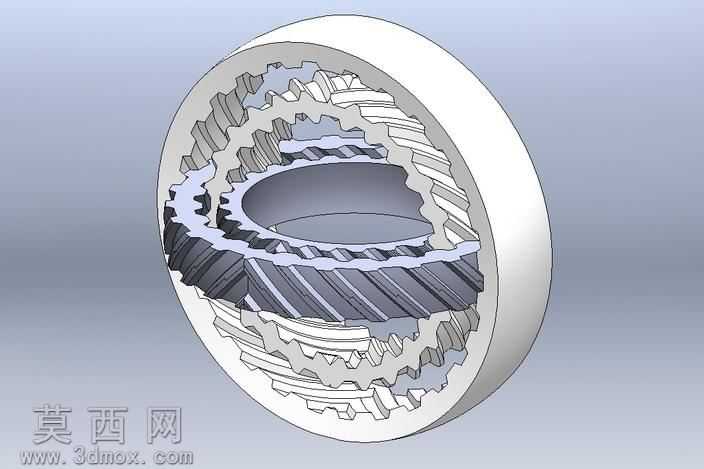

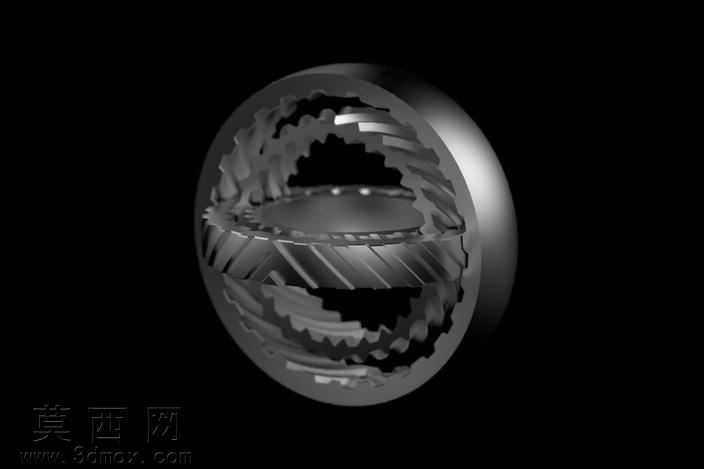

本作品为嵌套式螺旋齿轮球形传动结构，采用三维建模软件完成全参数化设计，整体以球形外廓为基础框架，内部集成多组交错啮合的螺旋齿构件，突破常规平行轴、相交轴齿轮的传动布局限制，实现90度交错轴的双向动力传递效果。建模过程中首先构建球形外壳的基准曲面，以球心为原点建立三维坐标系，依次排布三层螺旋齿圈，每层齿圈的螺旋角经过反复参数调试，确保相邻齿圈在180度摆动范围内均可实现顺畅啮合，无卡滞、跳齿问题。齿形设计阶段针对螺旋齿的啮合接触面做了优化，将齿面间隙控制在1毫米以内，既保证传动过程中的容错空间，又避免间隙过大导致的传动精度损失；后续更新版本中进一步将齿距从0.5毫米逐步调整至1毫米，同时在齿端添加倒角特征，大幅降低齿面啮合时的应力集中问题，提升结构运行的平顺性。材质渲染阶段为金属构件赋予哑光合金钢材质，添加细微的使用划痕与金属氧化质感，搭配柔和的影棚布光效果，清晰展现内部嵌套齿轮的层叠结构与齿形细节，直观呈现各构件的装配关系。设计思路围绕非常规螺旋齿轮传动的创新探索展开，针对内部螺旋齿轮90度交错传动的应用空白，通过球形框架整合多组螺旋齿构件，实现紧凑空间内的多向动力传递，整体结构无需额外支撑即可完成装配，适配3D打印的成型要求，低风险的stuck装配设计让打印后的成品可直接组装运行，为创新传动结构的设计验证提供了直观的三维参考，也为小型紧凑传动装置的结构选型提供了全新的思路方向。
