嵌入式筒装车载照明射灯结构设计

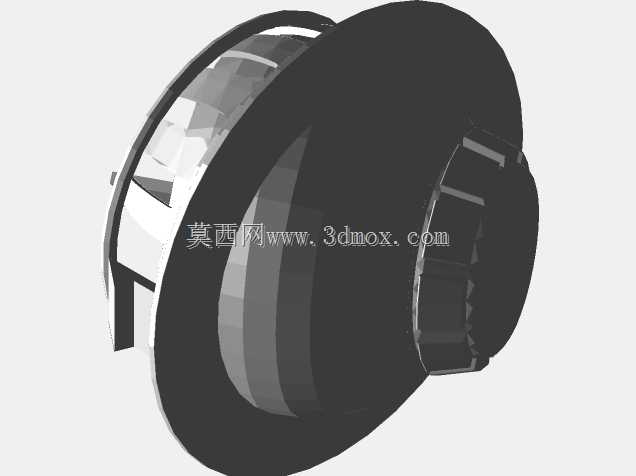

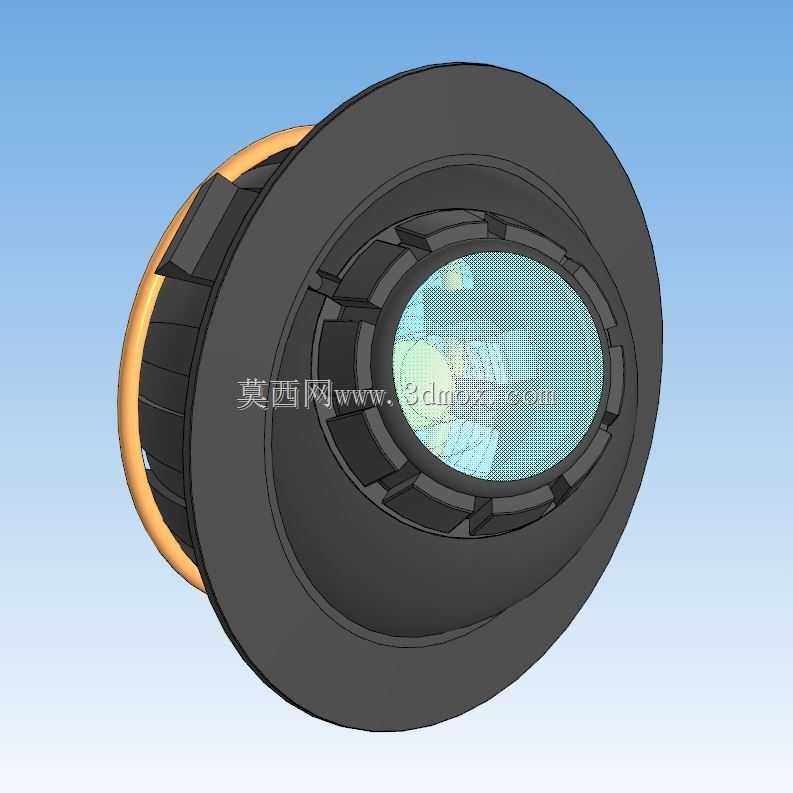

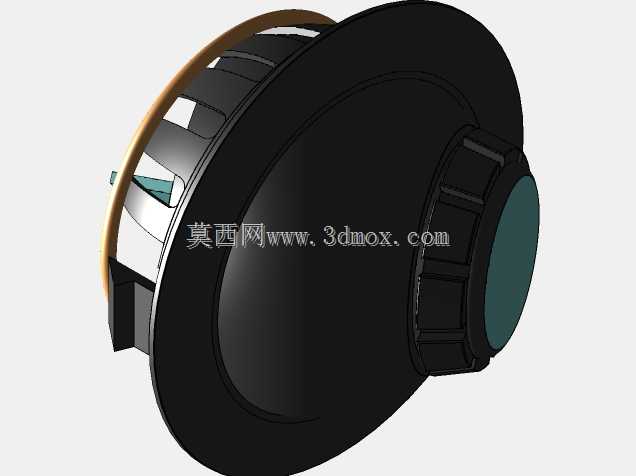

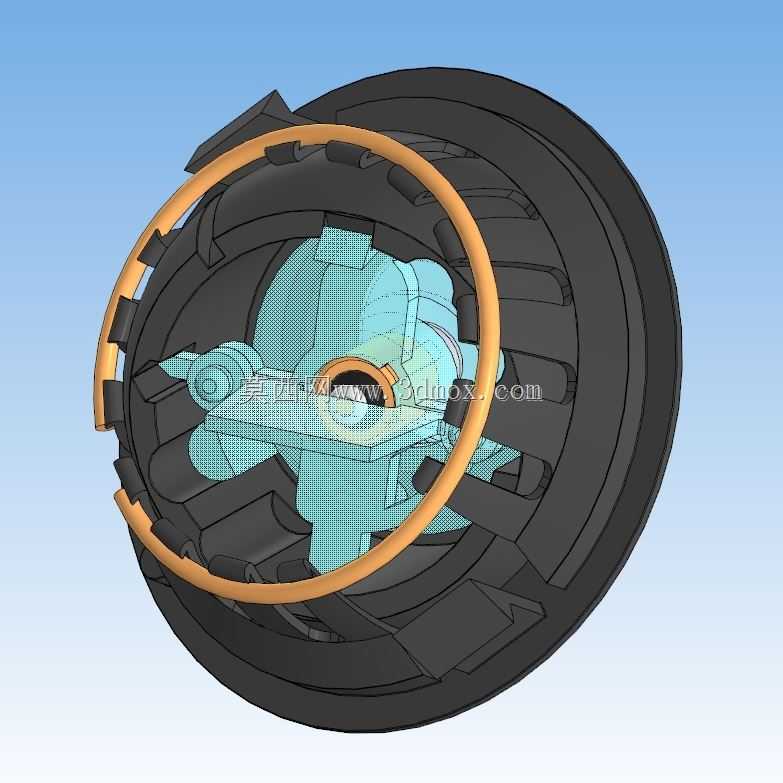

该款嵌入式照明射灯主要面向车载改装、特种作业车辆舱内照明、工程设备局部补光场景设计，可适配乘用车内饰改装、工程车辆操作区照明、户外作业设备辅助照明等多种安装环境，能够在狭小安装空间内提供集中可控的定向照明输出，满足局部区域高亮度照明的使用需求。产品采用嵌入式卡装结构设计，整体为圆盘式主体造型，背部预留接线与散热延伸空间，外圈设置弹性卡接结构，安装时仅需在安装面板开出对应尺寸的圆形开孔，将灯具推入开孔即可依靠侧边卡簧完成固定，无需额外螺丝锁附，大幅降低现场安装的操作难度，同时适配不同厚度的安装面板，具备较强的安装兼容性。功能设计层面，该灯具采用聚光型出光结构，前端出光面做内凹式防护设计，可避免日常使用中剐蹭磨损出光透镜，背部设置调节旋钮结构，可根据使用需求调整照射角度，实现照明方向的小范围微调，满足不同场景下的照射方向需求；外壳主体采用遮光性强的深色工程材质，可有效减少光线溢散，避免非照射区域的杂光干扰，提升目标照明区域的光线集中度。设计过程中重点考量了狭小空间内的安装边界约束，整体轴向长度做了压缩优化，可适配厚度较薄的安装面板，背部结构做了圆弧过渡处理，避免安装时剐蹭内部线路，侧边的散热格栅结构可在灯具长时间工作时导出内部热量，提升长时间工作的稳定性，外圈的装饰压圈可遮盖安装开孔的边缘毛刺，提升安装完成后的外观整洁度。该结构同时兼顾了安装便捷性、使用可靠性与外观完整性，既能够满足车载场景下的振动工况使用要求，也可适配室内嵌入式装饰照明、设备柜体内部照明等延伸场景，整体结构紧凑，安装维护便捷，无需复杂操作即可完成拆装更换。
