工业物料输送用振动给料漏斗结构设计

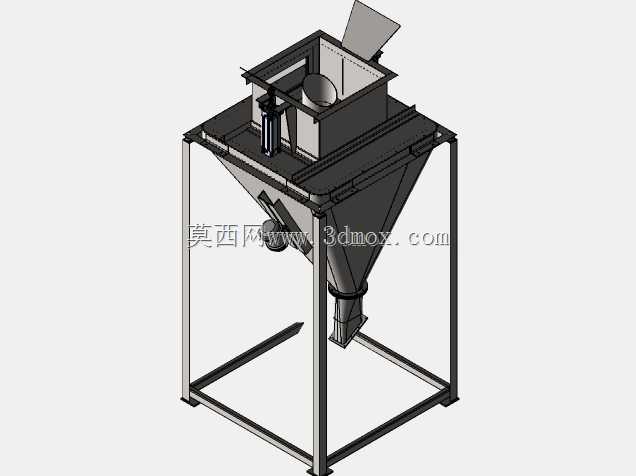

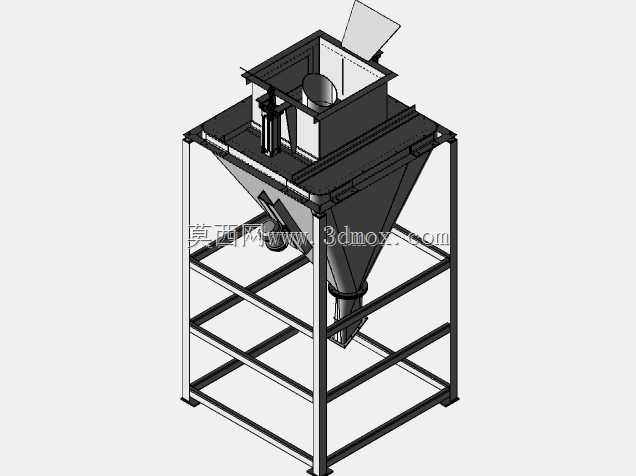

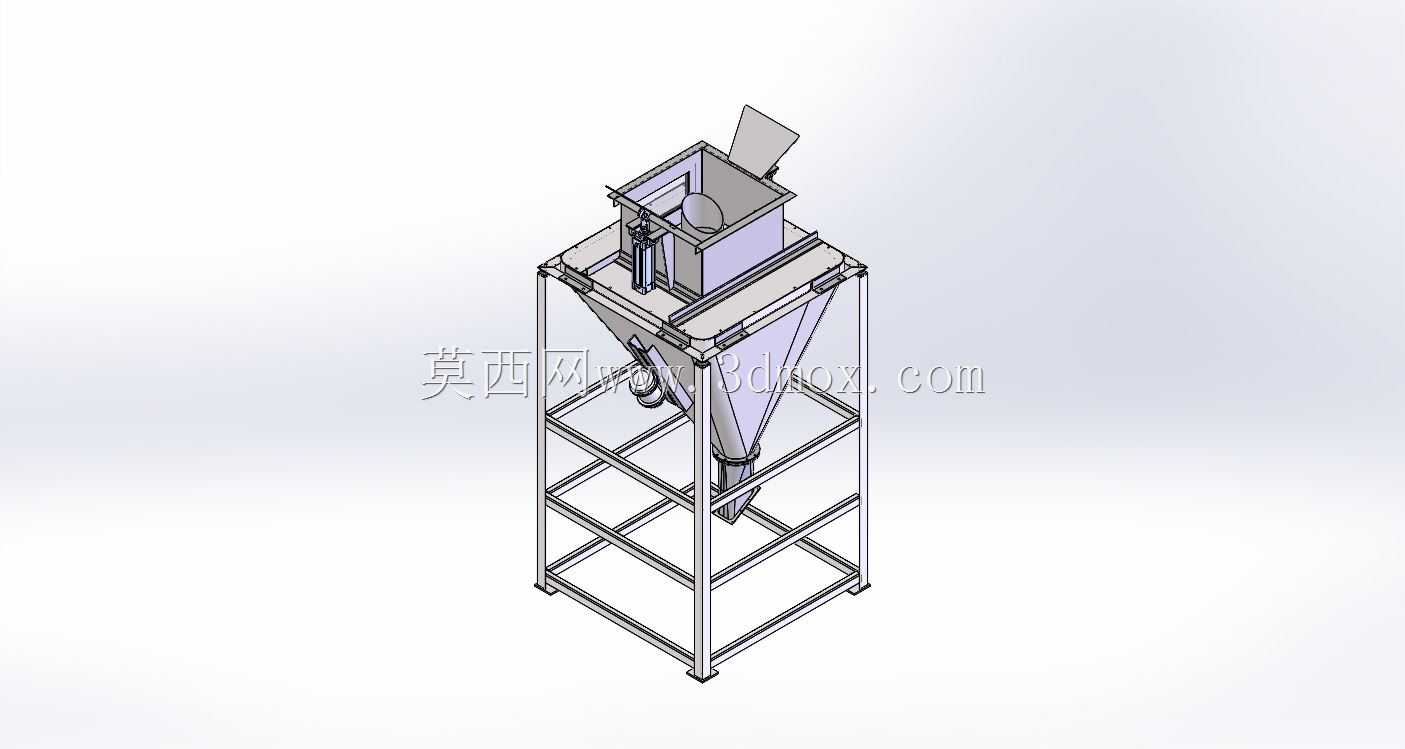

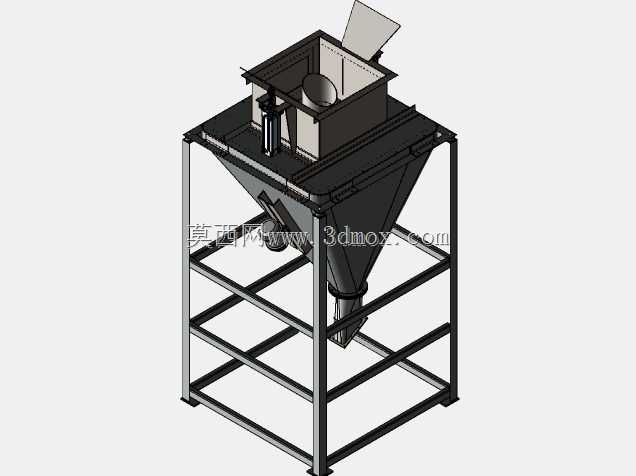

这款振动漏斗主要应用于散状物料处理生产线的投料、中转输送环节，常见于食品加工、化工配料、建材生产、粮食储运等需要精准投料、防止物料架桥堵塞的作业场景，可独立作为添加剂投料单元使用，也可对接螺旋输送机、皮带输送机等下游输送设备，完成散料的均匀给料作业。设备实际作业过程中，主要承担两类核心功能：一是作为暂存料斗承接上游投入的粉状、小颗粒状或小块状物料，通过锥斗结构实现物料的重力导流；二是通过搭载的振动组件产生高频微幅振动，破坏锥斗内部物料因挤压、吸湿形成的架桥、结块现象，让块状物料在振动力作用下变得松散均匀，避免出料口堵塞，保证物料连续稳定地输送至下一道工序，尤其适合易吸潮结块、流动性较差的散状物料处理工况。从功能设计来看，设备上部设置方形储料仓，侧面预留倾斜投料口方便人工或机械投料，仓内可根据需求加装格栅过滤大块异物，避免大块物料卡堵出料口；下部采用大锥角锥形斗结构，锥壁倾斜角度经过物料安息角校核，保证无振动状态下物料不会自行滑落，配合振动组件的启停实现给料量的可控调节；机架采用方管焊接的框架式结构，四根立柱搭配多层横向支撑，既保证整体结构的刚性，避免振动作业时整机出现晃动移位，也预留了足够的底部安装空间，方便对接不同规格的下游接料设备。设计过程中重点考量了振动传递的隔离问题，料斗主体与机架之间设置柔性连接结构，避免振动力直接传导至机架引发共振噪音，同时振动组件的安装位置经过动平衡校核，保证振动力均匀作用在锥斗壁面，不会出现局部振动不足导致的积料问题。外形尺寸方面，设备整体为立式方形布局，占地面积小，适合在生产线狭窄空间内安装，底部框架支脚预留地脚螺栓安装孔，可直接固定在车间地面或钢平台上，上部储料仓的投料口高度符合人工投料的 ergonomic 要求，无需额外搭建过高操作平台，出料口口径可根据下游输送设备的进料尺寸做适配调整，安装边界灵活，可适配不同产能的散料处理生产线改造需求。
