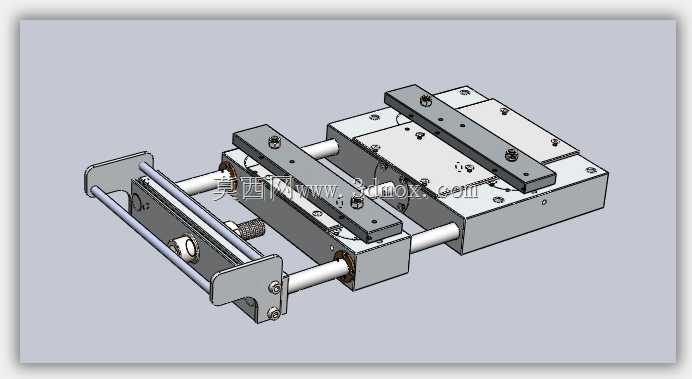

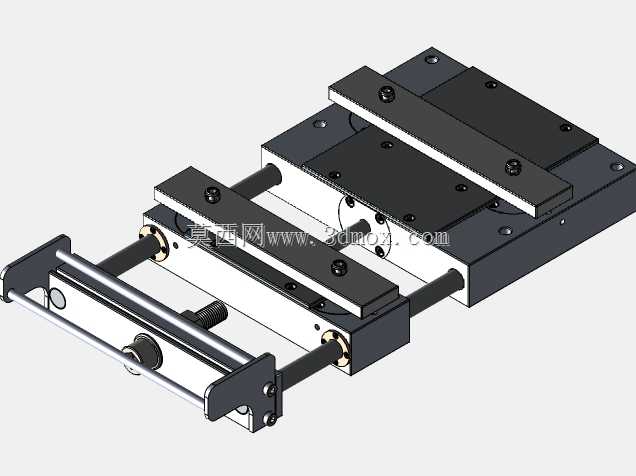

双工位可调式直线导向载具机构

该机构为面向自动化生产线工位流转设计的双工位可调式直线导向载具，主要应用于3C电子零部件组装、小五金件检测、轻量工件工序转运等场景，可直接集成在皮带线侧边、转盘工位旁或独立工站内部，承担工件的精准定位、工位间短距平稳输送以及作业时的位置保持功能，适配重量在5kg以内的小型工件加工、装配、检测工序使用。从功能特性来看，该机构采用双光轴作为直线运动导向载体，配合线性轴承实现低阻力顺滑滑动，运动过程无卡顿、无径向窜动，重复定位精度可控制在0.05mm以内，能够满足多数精密装配作业的位置精度要求；载具台面设置多组可调式安装压条，可通过调整压条的固定位置适配不同长宽尺寸的工件装夹，无需更换整套载具即可兼容3-5种规格相近的工件生产，大幅降低产线换型的硬件成本与调试时间；机构端部设置手摇驱动组件，可手动控制载具的滑移行程，也可根据产线自动化需求替换为气缸、伺服电缸驱动，实现自动工位切换，适配不同自动化程度的产线改造需求。在设计思路上，该机构优先考虑了安装适配性与维护便捷性，整体采用模块化分体结构，底座、导向轴、载具台、驱动端均可独立拆分，日常维护时无需拆解整套机构即可更换轴承、调整轴系平行度；底座预留多组沉头安装孔，可直接通过螺栓固定在铝型材机架或钢制工作台面上，安装孔位采用通用间距设计，适配多数标准工业机架的安装尺寸，无需额外加工转接板。外形与安装边界方面，该机构整体为长方体布局，横向总长度适配常见的双工位间距要求，宽度控制在紧凑范围内，不会占用过多产线安装空间，导向轴伸出底座的长度预留了足够的安全行程，避免载具滑动到极限位置时出现脱轴、碰撞问题；载具台面的高度与常规皮带线作业面高度匹配，可直接对接上下游工位的工件取放动作，无需额外设置升降转接结构，能够有效缩短产线的工件流转路径，提升整体作业节拍。
