单缸内燃机活塞连杆曲轴总成结构

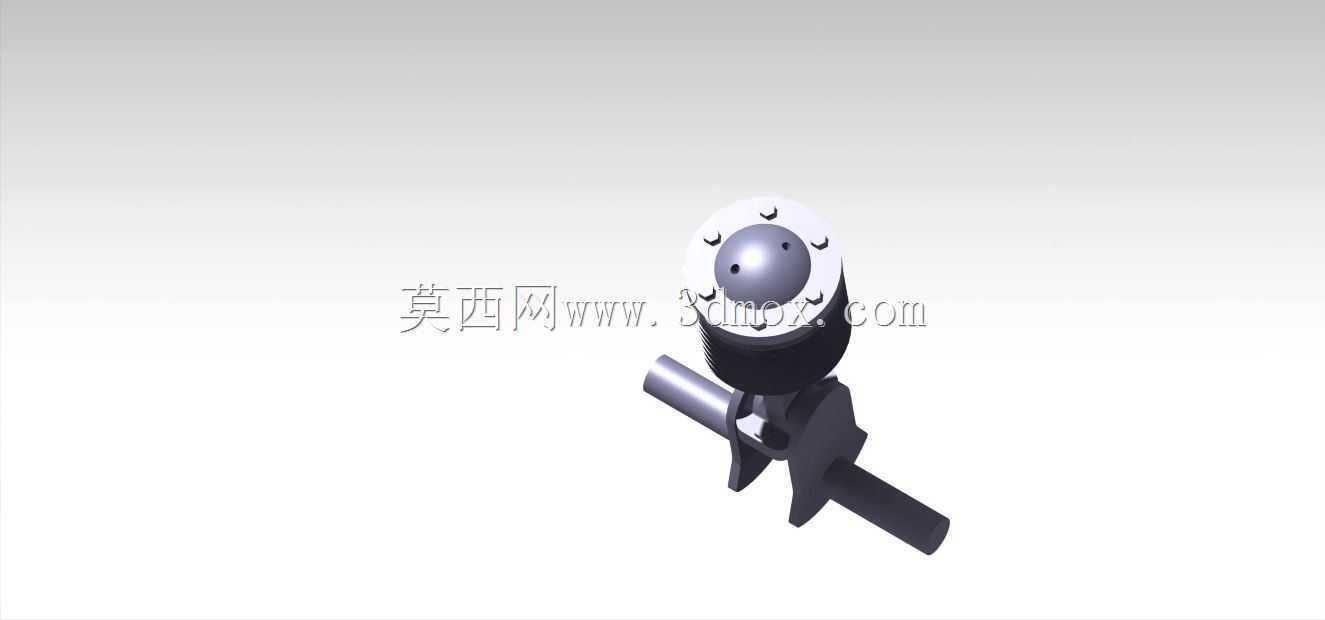

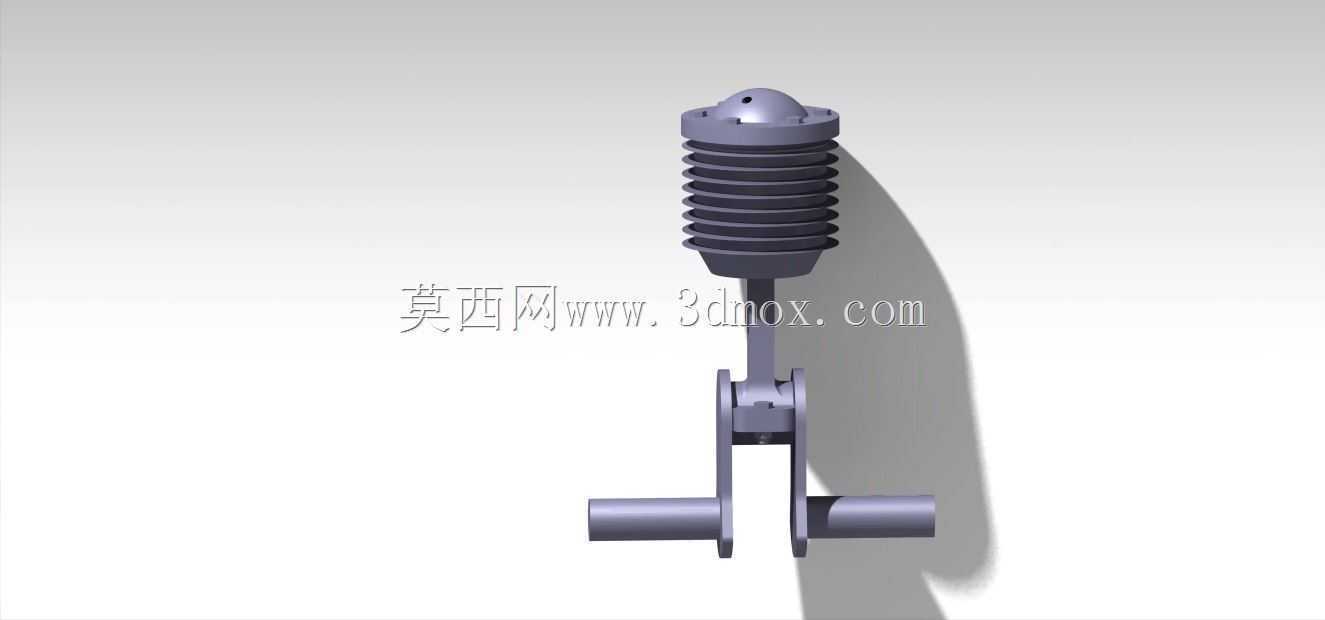

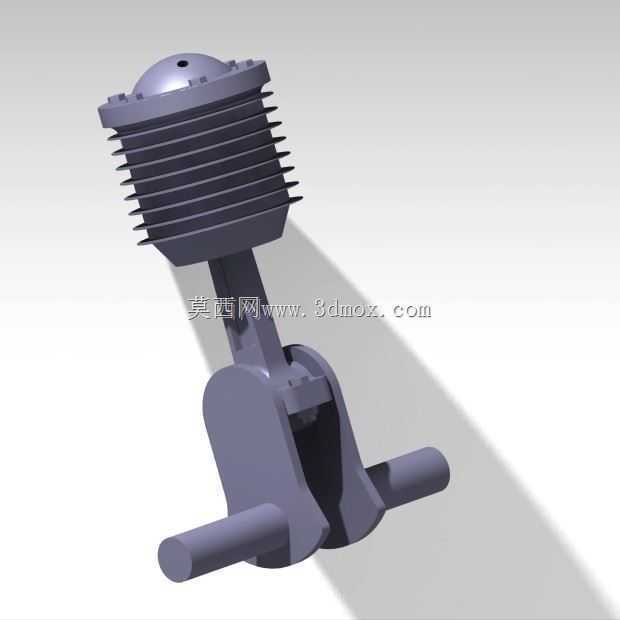

　　这套三维数模完整还原了一台小型单缸内燃机的核心运动与缸体组件，覆盖气缸体、带散热鳍片的气缸盖、活塞、活塞环、连杆以及曲轴等关键零件，是理解往复式内燃机工作原理与装配关系的典型教学与设计参考对象。

　　从实际用途看，这类小缸径单缸结构广泛出现在小型通用动力场景中，例如园林机械、小型发电机组、微型摩托以及教学实验台架。模型把燃烧做功的密闭空间与把直线往复运动转化为旋转输出的传动链放在同一装配体里呈现，工程师可以直接沿装配轴线检查各零件的相对位置，判断活塞在上止点、下止点附近时连杆摆角与曲轴转角的对应关系。

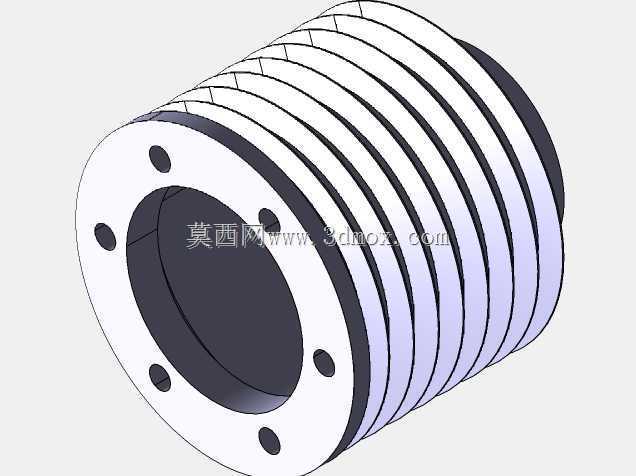

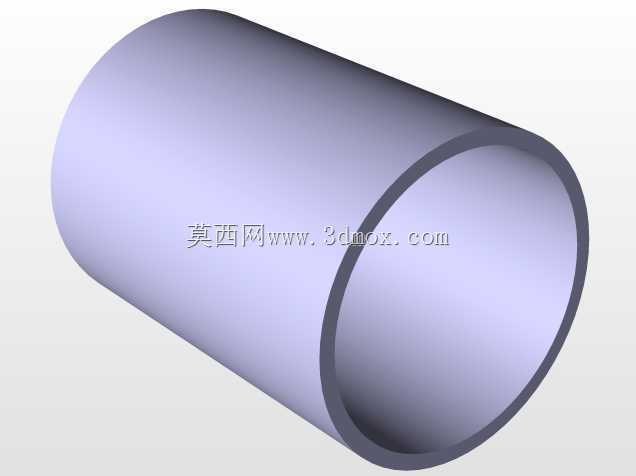

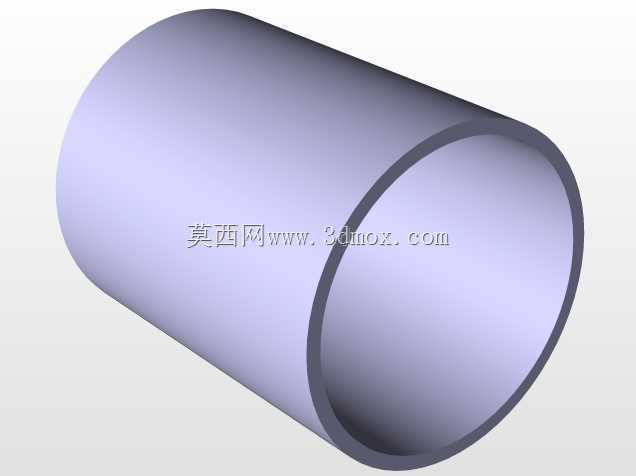

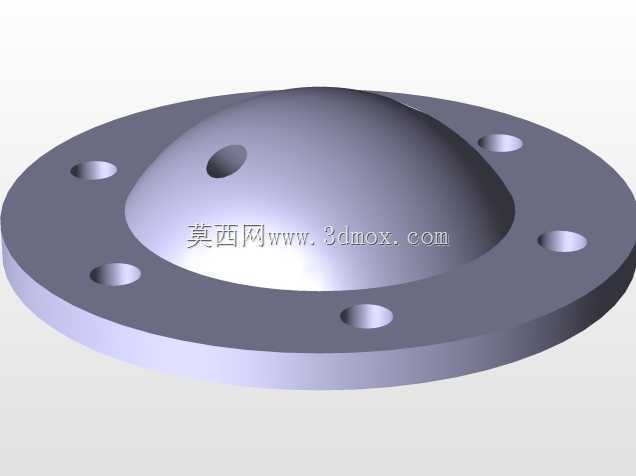

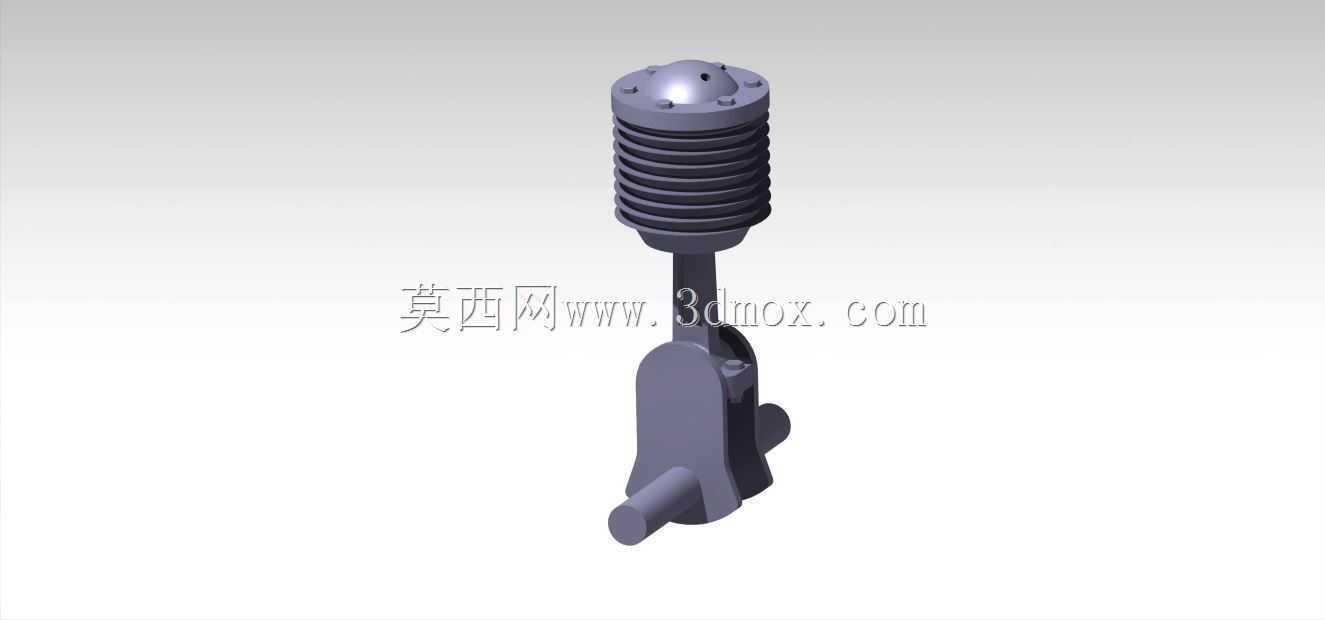

　　缸体部分采用带密集环形散热鳍片的外形，鳍片沿气缸轴向分层布置，目的是在风冷条件下扩大与空气的接触面积，强化燃烧室周围的热量散发；数模中同时保留了水套结构，意味着该方案也可按水冷或复合冷却思路进行校核。气缸盖顶部轮廓呈圆弧过渡，中心预留安装孔位，可对应火花塞或喷油器的安装边界，盖体与缸体结合面需要在建模时保证平面度与密封压紧区域，避免高温高压燃气泄漏。

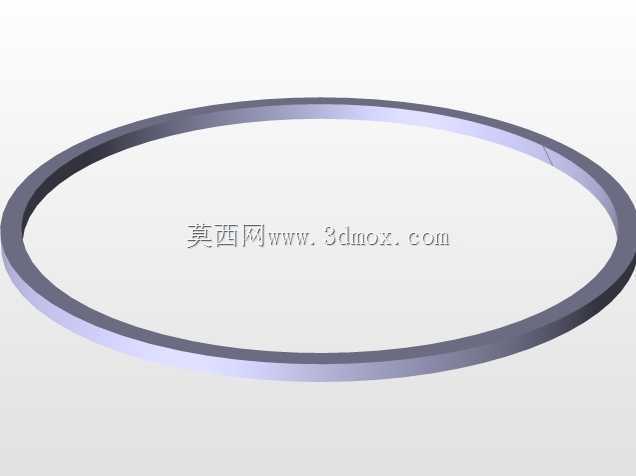

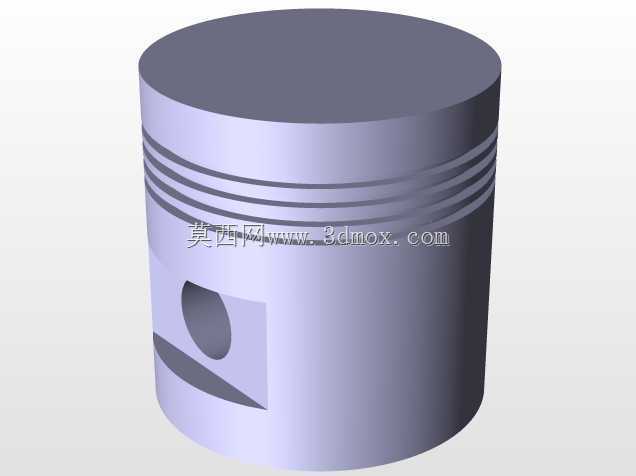

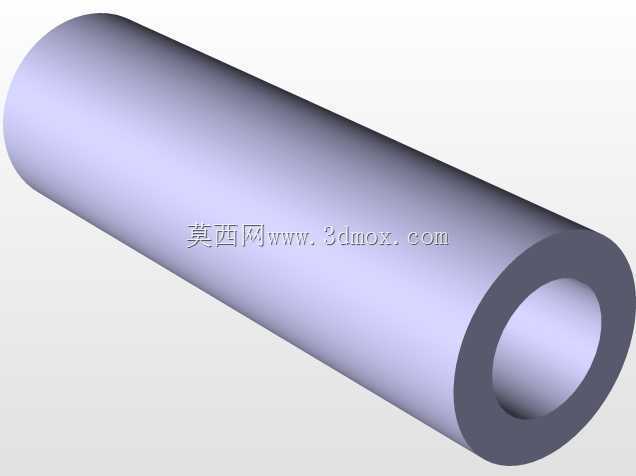

　　活塞作为直接承受燃气压力的零件，外圆与气缸内壁构成滑动配合，环槽内布置活塞环，用于密封燃烧腔并控制机油上行。建模时活塞销孔轴线与活塞裙部的配合关系需要重点关注，销孔中心到活塞顶面的高度决定压缩比相关尺寸，裙部型面则影响往复运动中的导向稳定性。连杆小头通过活塞销与活塞铰接，大头与曲轴曲柄销连接，杆身截面承担交变拉压载荷，因此在数模中能够清晰看到大小头之间的过渡形态，便于后续做轻量化开槽或加强筋调整。

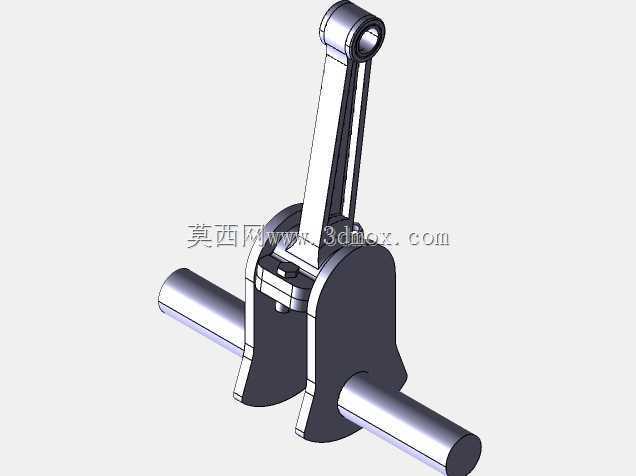

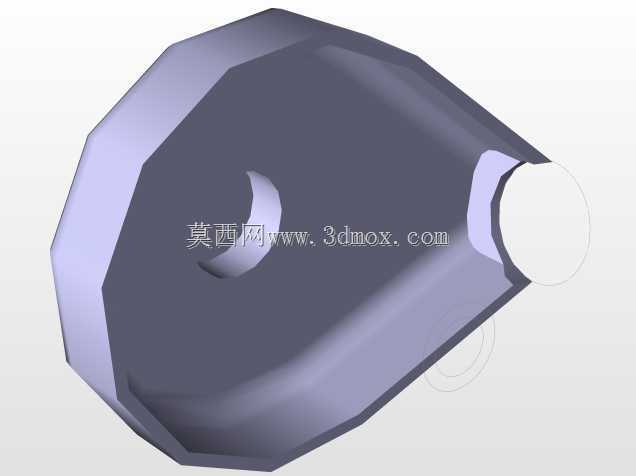

　　曲轴部分采用曲拐结构，两端轴颈作为旋转支撑边界，曲柄销偏离主轴颈中心形成曲柄半径，该半径与活塞行程直接相关。装配时连杆大头抱合曲柄销，主轴颈中心线必须与气缸轴线保持规定的垂直偏置关系；若中心高、缸体安装面或轴承位置出现偏差，会直接导致活塞侧向力异常、卡滞或磨损加剧。模型中曲轴两端伸出的轴段可作为动力输出与飞轮、启动机构或负载连接的接口，设计时需预留键槽、螺纹或联轴器安装空间。

　　从安装边界看，气缸外壁鳍片外径决定风冷导流罩的最小包覆尺寸，缸体下部支撑结构需要容纳曲轴旋转包络，尤其曲柄销和连杆大头在回转时不能与曲轴箱内壁发生干涉。活塞位于上止点时，顶面与气缸盖燃烧室之间应保留规定的余隙；位于下止点时，活塞裙部不能脱出气缸有效导向段，同时连杆摆动轨迹需避开缸体内部加强筋和回油通道。

　　在结构设计评审中，可借助该装配体完成多项检查：一是核对活塞、连杆、曲轴的运动链是否同轴铰接顺畅；二是测量气缸中心高、曲柄半径、连杆中心距三者形成的几何关系；三是评估散热鳍片间距、水套走向与缸盖螺栓布置是否冲突；四是确认曲轴轴向定位、轴承支撑跨距以及输出端外接尺寸。对于教学或逆向设计人员，该模型还能用于爆炸视图制作、剖面展示、运动仿真和关键零件工程图派生，帮助把内燃机“燃烧推动活塞—连杆带动曲轴旋转”的工作过程转化为可测量、可校核的三维结构。
