多通路带法兰固定结构管道接头

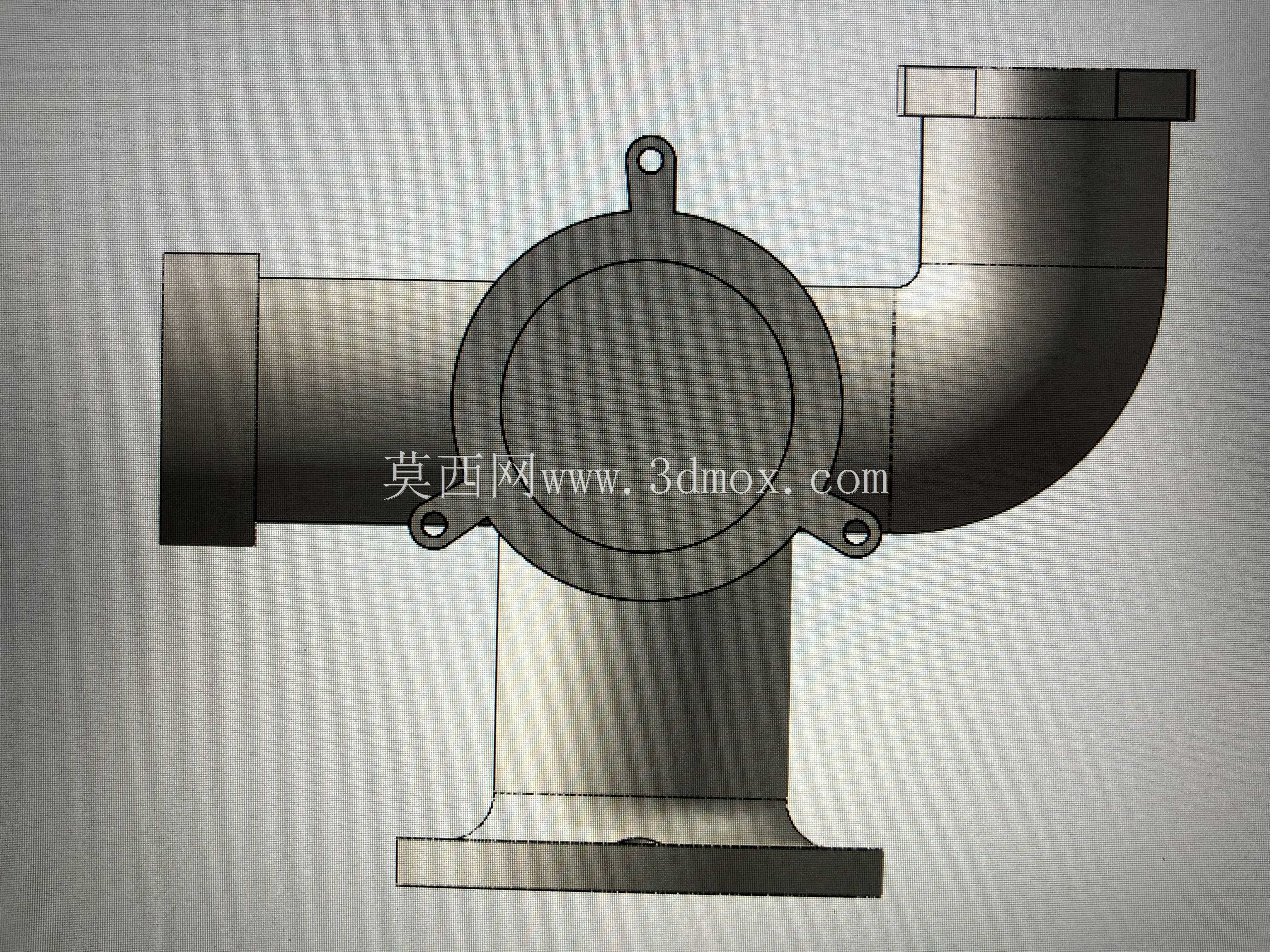

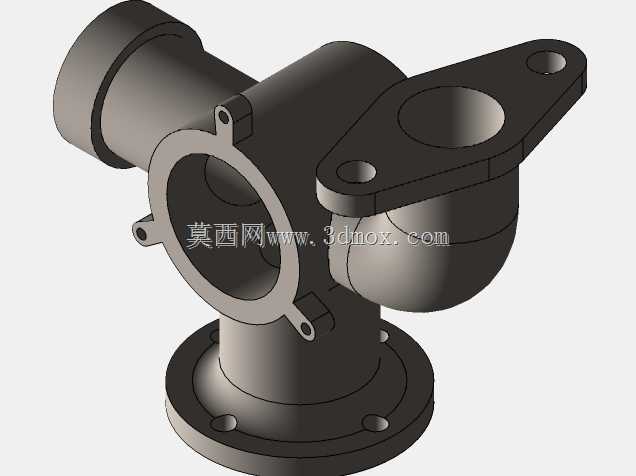

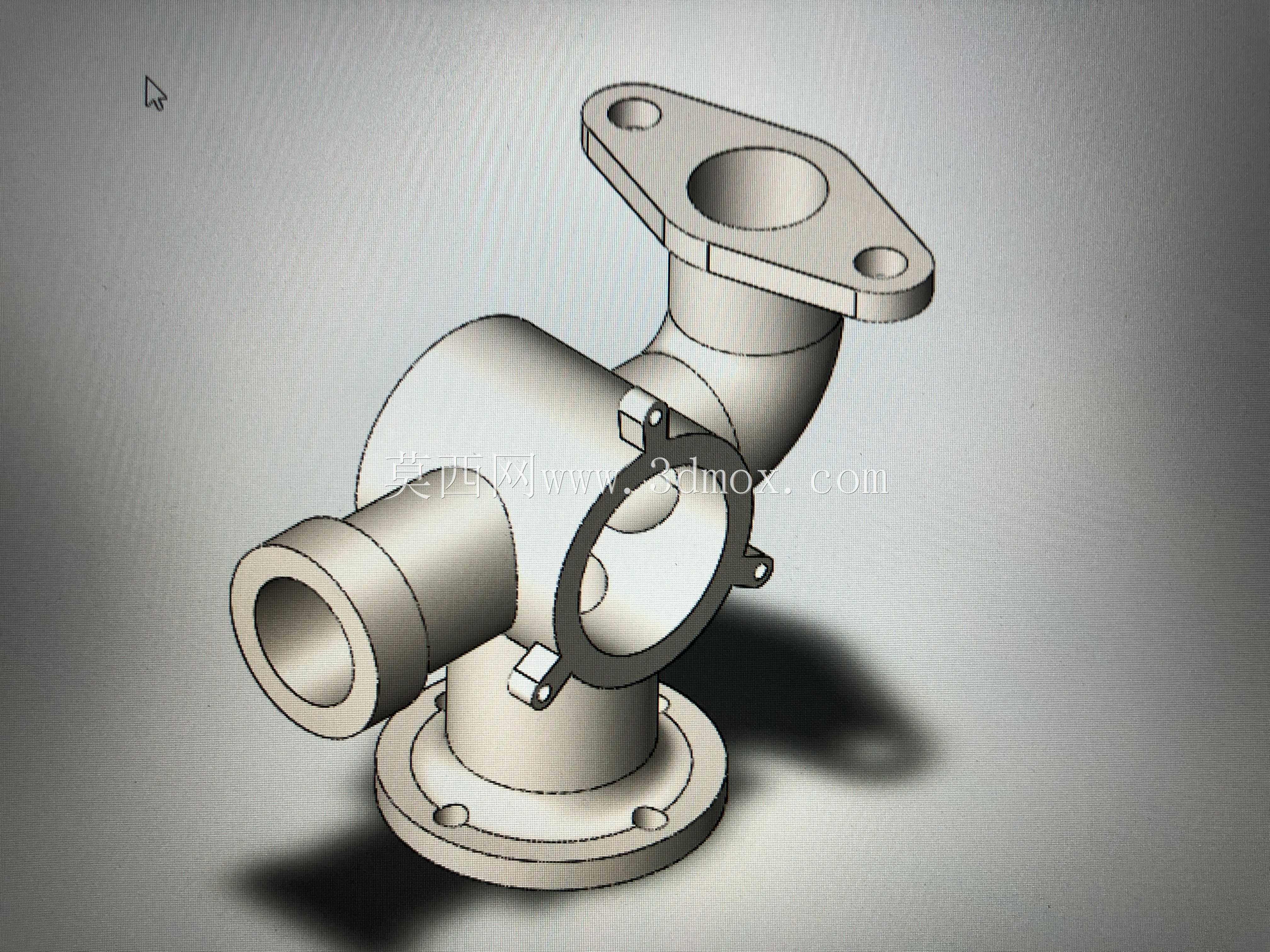

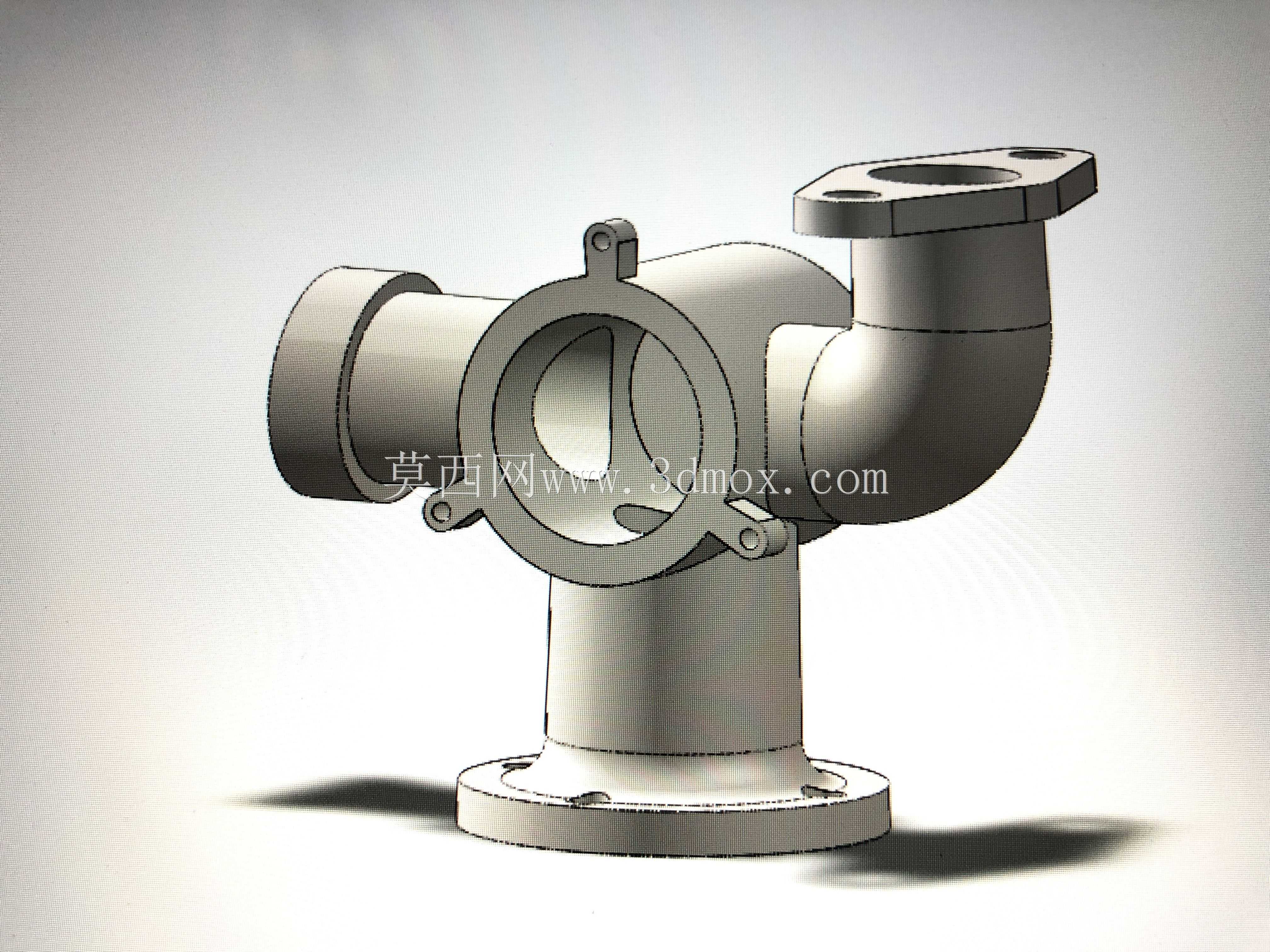

这款多通路管道接头主要应用于工业流体输送管路系统中，可在液压管路、冷却循环管路、低压输气管路以及民用给排水管路的交汇节点处使用，能够实现单路输入、多路输出的流体分流功能，也可反向作为多管路流体的汇流部件使用，适配不同走向的管路排布需求，解决管路布设中多方向分流、转向的连接问题，减少管路转接配件的使用数量，降低管路系统的泄漏风险点。从功能特性来看，该接头采用一体式铸造成型的主体结构，底部设置圆形法兰安装盘，盘体上均匀分布四个螺栓安装孔，可通过螺栓紧固的方式将接头整体固定在设备基座、墙体支架或者管路端面上，保证接头在承受流体压力冲击时不会出现移位、松脱的问题；侧方延伸出带安装耳的法兰对接结构，可与对应规格的带法兰管路端面直接贴合密封，无需额外加装转接接头；其余两个通路采用圆柱插接式接口，可适配承插式连接的管路，通过卡箍或者焊接的方式完成管路固定，不同接口形式的搭配可满足混合连接方式的管路布设需求。在设计思路上，该接头的内部流道采用圆弧过渡结构，避免直角转折造成的流体阻力激增，减少流体在接头内部的湍流、压损问题，同时降低流体中杂质在流道拐角处沉积堵塞的概率；主体壁厚根据不同通路的承压需求做了差异化设计，法兰对接部位的壁厚做了加厚处理，承受螺栓锁紧力时不会出现开裂变形，插接接口部位的壁厚均匀一致，保证插接后配合面的贴合度；外部的安装耳与主体一体成型，无需额外焊接固定件，提升整体结构强度。从安装边界来看，底部法兰盘的直径大于主体筒体直径，安装时需要预留出法兰盘半径的操作空间，方便螺栓的穿入与紧固；侧方法兰结构向外延伸，安装时需要避开周边的其他管路或者设备部件，保证法兰对接面能够完全贴合；各个接口的同轴度公差控制在合理范围内，安装时不会出现管路别劲、密封面错位的问题，整体结构紧凑，可在空间受限的管路布设场景中安装使用，适配多行业的管路连接需求。
