汽车维修用机械式千斤顶支撑支架结构

在汽车维修作业场景中，液压千斤顶完成车辆顶升后，若仅依靠千斤顶自身的密封结构维持顶升状态，一旦出现液压油泄漏、单向阀密封失效等故障，被顶升的车辆或部件会瞬间下坠，极易造成维修人员受伤、工件损坏的安全事故，这款千斤顶支架就是专门针对该类风险设计的刚性支撑构件，作为液压千斤顶的配套安全辅具使用，在维修作业时承担机械锁止、刚性承载的作用，彻底规避液压系统失压带来的安全隐患。

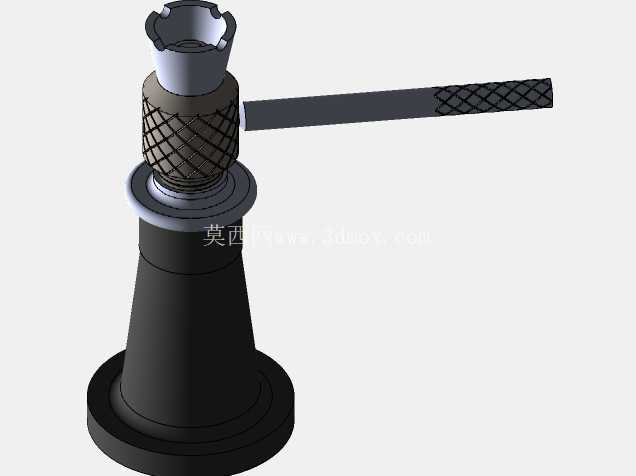

从结构设计逻辑来看，这款支架采用了锥台形的主体承载结构，底部为大直径圆形支撑底盘，接触地面的端面做了平面度处理，能够在硬化维修地面、地沟边缘、举升机平台等不同作业基面保持稳定放置，避免支撑过程中出现侧滑、倾覆的问题。锥台主体向上逐步收窄，在保证整体结构刚度的同时，尽可能减少自身重量，方便维修人员在作业现场搬运移位，不会给现场操作带来额外的负重负担。主体上部设置了带菱形防滑网纹的调节套筒，该套筒与锥台主体采用梯形螺纹配合，旋转套筒即可调整整体支撑高度，适配不同顶升高度下的支撑需求，网纹结构的设计是为了增加手部旋转操作时的摩擦力，即使手上沾有机油、污渍，也能可靠转动调节套筒完成高度微调，不需要额外借助扳手等工具，提升现场操作的便捷性。

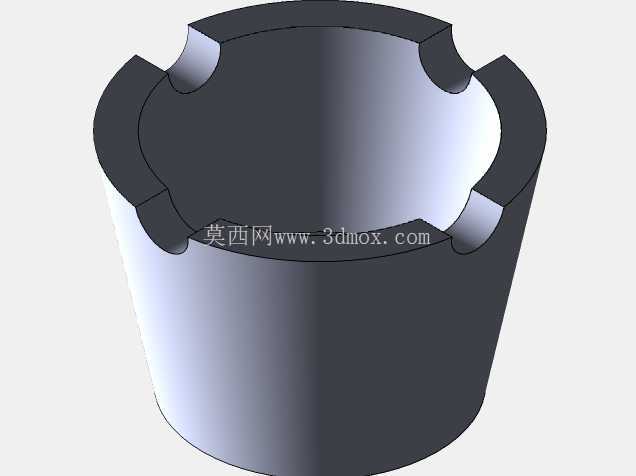

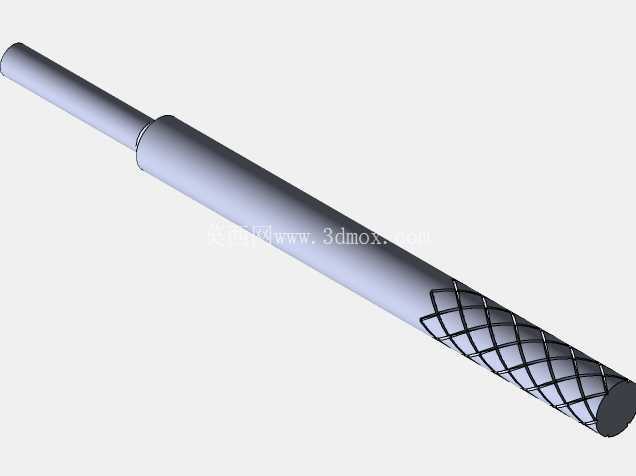

套筒顶部设计了内凹弧形的支撑托槽，托槽的弧度匹配汽车底盘的边梁、下摆臂、后桥等常见支撑部位的轮廓，能够与被支撑部件形成更大的接触面积，避免应力集中刮伤工件表面，同时也能防止支撑过程中工件从托槽处滑脱。支架侧面设置的长操作杆，是为了在高度调节接近到位时，通过杠杆力带动套筒旋转完成最后的锁紧微调，操作杆表面同样做了网纹防滑处理，握持施力时不会打滑，调节到位后操作杆可自然垂落，不会占用额外的作业空间，也不会对周边的维修操作造成干涉。

从安装边界与尺寸适配角度来说，这款支架的最低支撑高度匹配常见卧式液压千斤顶的最低顶升高度，最高支撑高度覆盖普通家用轿车、SUV车型的常规维修顶升高度区间，底盘直径经过反复校核，在最大支撑高度下，整体的抗倾覆力矩满足额定承载下的安全系数要求，即使被支撑部件出现小幅晃动，支架也能保持稳定。支撑托槽的开口尺寸经过优化，既能够容纳不同厚度的底盘纵梁，也不会因为开口过大导致支撑定位不准。在实际使用过程中，需要先通过液压千斤顶将车辆或部件顶升到作业所需高度，再将这款支架调整到略低于顶升高度的位置，放置在千斤顶旁的可靠支撑点位下方，缓慢旋转调节套筒直到托槽与被支撑部件完全贴合，确认接触牢靠后，才可以进入车底或部件下方开展维修作业，作业过程中支架会承担全部的静态载荷，即使液压千斤顶出现失压，支架也能牢牢托住工件，保障作业安全。

在细节设计上，所有的棱边都做了倒圆角处理，避免搬运、操作过程中划伤维修人员，螺纹配合部位预留了足够的润滑脂存储间隙，长期使用也不会因为锈蚀出现调节卡滞的问题，整体结构没有复杂的液压、电子元件，纯机械结构的可靠性极高，几乎不需要额外的维护保养，能够适应维修车间油污、潮湿的复杂作业环境，是汽车维修场景中必不可少的安全辅助工装，也可用于其他重型部件顶升后的临时刚性支撑场景，适配机械加工、设备安装等多个领域的顶升支撑需求。
