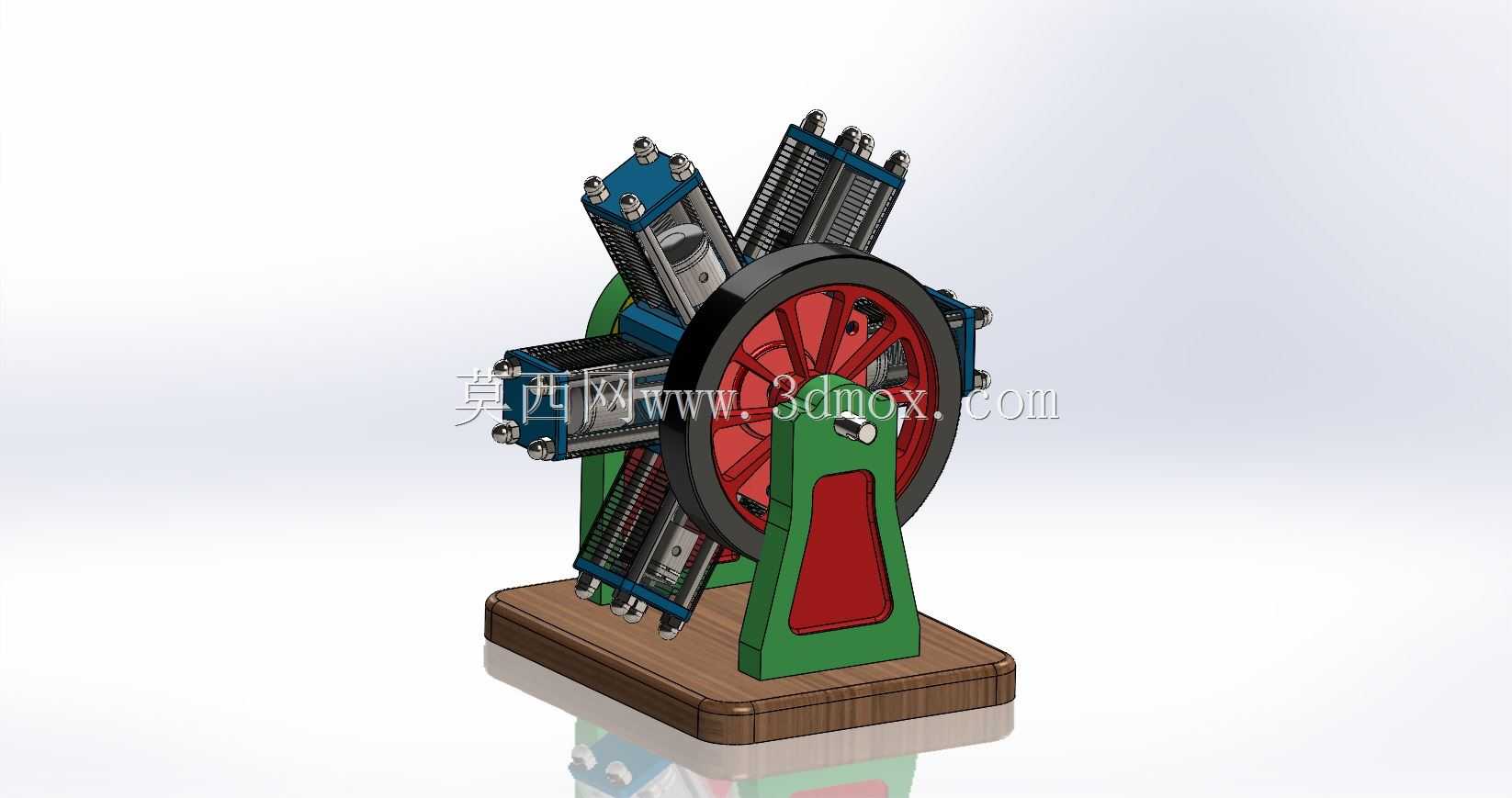

六缸径向发动机完整装配结构展示

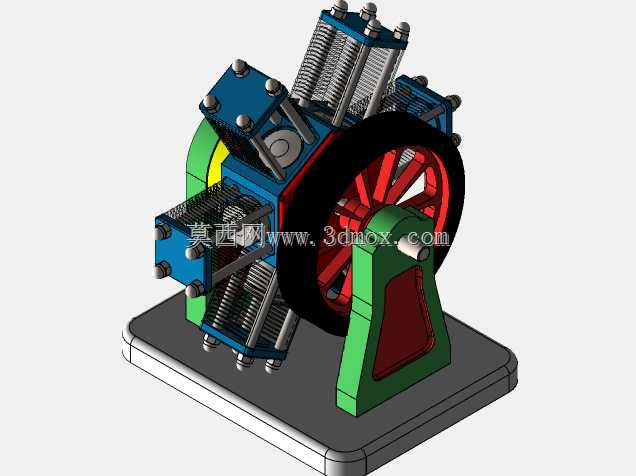

在小型航空动力、早期轻型摩托动力以及教学演示场景中，径向发动机凭借紧凑的径向布局拥有独特的应用优势，这款六缸径向发动机的完整装配结构，完全还原了该类动力装置的实际工作状态。从实际用途来看，这类结构常被用于航空模型动力改装、机械原理教学演示，也可作为小型特种动力装置的原理验证载体，相比直列排布的动力结构，径向布局能在更小的径向空间内布置更多气缸，在同等排量下大幅缩短动力单元的轴向长度，适配对轴向安装尺寸有严格限制的安装场景。从功能特性来看，六个气缸沿曲轴中心呈星型均匀排布，每一个气缸的活塞通过连杆与中心曲柄机构连接，运转过程中各气缸按固定点火顺序交替做功，带动中心带轮输出旋转扭矩，支架与底座的组合结构保证运转过程中整体重心稳定，不会因多缸交替做功产生的侧向力出现结构晃动。设计过程中优先保证各气缸的同轴度与连杆运动间隙，每个气缸的散热鳍片结构都做了等比例还原，既保证外观还原度，也能在原理演示过程中直观展示风冷散热的结构逻辑，中心飞轮采用辐条式结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低旋转部件的整体重量，减少不必要的惯性损耗。安装边界方面，底部木质底座为整个动力单元提供平整的安装基准，支架与底座采用嵌入式定位连接，不需要额外制作复杂的安装工装即可完成整体固定，整体结构的外接输出端位于飞轮侧中心位置，可直接连接负载传动轴或带轮，不需要额外加装传动转接结构。各运动部件之间的配合间隙都按照实际装配要求预留，活塞与气缸壁、连杆与曲柄销的配合面都做了对应结构处理，能够直观展示四冲程发动机的配气、做功、排气全过程，对于从事动力结构设计、机械原理教学的从业者来说，该结构能清晰呈现径向发动机的动力传递路径，帮助理解多缸星型排布的动力平衡逻辑，也可作为同类小型动力装置设计的结构参考，在做小型特种动力选型时，也能通过该装配结构直观判断该类动力布局的空间占用特点与安装适配要求。
