双环侧管式重载支撑焊接机架

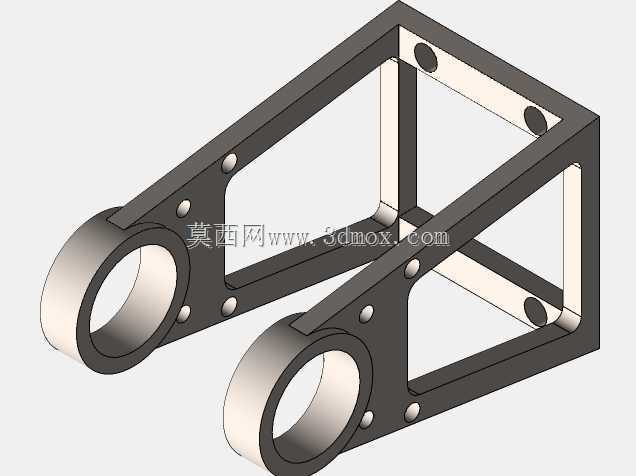

　　这套侧管支撑构件面向现场管线侧装、设备外挂支座以及重型机架端部铰接场景开发，整体采用双侧平行板搭配前端双环形抱箍座的布局，两个同轴圆环内径适配96mm管径，既可以直接穿入圆管作为管夹式承托，也可作为铰接耳座与销轴、轴套配合，承担摆臂、连杆或侧伸管路的载荷传递。构件外轮廓控制在240mm宽、320mm长的边界范围内，安装时不会过度占用设备侧向空间，适合在变压器周边管路、稳压设备柜体侧方以及紧凑机组内部做贴装固定。

　　从受力路径来看，前端圆环区域是主要载荷承接位，圆管或销轴穿入后，径向力通过厚壁环体分散到两侧立板；两块侧板之间保留中空腔体，既削减整体自重，又为管线走线、紧固件操作留出空间。侧板并非简单平直钢板，而是沿环座向后延伸出斜向加强梁，梁体与后端矩形框体交汇，形成近似三角桁架的传力结构——前端受载时，斜梁承担拉压分力，后端框体则提供抗弯与抗扭约束，避免单侧受力时支架出现张口变形。

　　环座与侧板的衔接处做了加宽过渡，没有采用尖角直连，目的是降低焊接或铣削加工后的应力集中，在反复振动工况下减少焊缝根部开裂风险。侧板表面沿斜梁走向均匀布置了多组沉头安装孔，孔位贯穿双侧板，既可以用来穿装螺栓锁紧内部衬套、固定穿过环体的圆管，也能作为附属小件、走线卡板或防护盖板的连接点；后端矩形框的四个角位同样预留了圆孔，用于将整个支架锁附到主机架立面或设备基座上，安装时可根据现场朝向选择孔位，适配正装、侧装甚至倒挂等多种姿态。

　　建模过程中优先保证配合尺寸的工程可用性：两个环座内孔同轴度需要控制在合理公差内，避免穿管时出现别卡；环体轴向宽度结合96mm管径的常用管夹规格设定，保证与管面有足够接触面积，压紧后不易出现局部压痕或转动滑移。侧板厚度与环壁厚度按重载支撑需求匹配，在满足强度的前提下，中空区域去除多余材料，兼顾铸件、焊接件或板材切割焊接两种工艺路线——若采用焊接工艺，可将环座、侧板、后端框分别下料后组焊；若采用整体铸造，则中空结构与加强筋可一体成型，后续仅对环孔和安装孔做机加工即可。

　　在实际应用里，这类支架常出现在工业设备侧部管路排布中：交流稳压设备、变压器机组外围 often 需要布置冷却油管、电缆护管或气动管路，单靠管卡固定在薄柜体上强度不足，该支架可通过后端框固定在底部槽钢或设备底座，前端环座抱紧96mm主管，让长距离管路的重量落在机架主体上，避免柜体侧板受载变形。在连杆机构场景中，双环座可装入衬套作为摆动支撑，配合斜向筋板承受连杆往复推拉产生的交变载荷，中空结构还能让连杆从中穿过，实现紧凑的铰接布局。

　　设计时还考虑了安装边界的干涉问题：支架整体外轮廓没有向外突出的多余凸台，所有紧固件均沉入沉孔或布置在侧板内侧，贴墙安装时背面可完全贴合安装面；环座前端面与后端框端面保留足够距离，穿管后管道接头、法兰不会与安装面发生碰撞。侧板上的孔位间距按标准螺栓排布规律设置，现场若需要加装传感器支架、限位挡块，可直接利用现有孔位固定，减少二次钻孔工作量。

　　从维护角度看，开放式的中空结构没有封闭积尘腔，车间内的灰尘、油污可直接从下方空隙落下，日常清理和焊缝检查都很方便；环体内孔若长期与管道摩擦，可在内侧加装对半开的橡胶或尼龙衬套，衬套磨损后单独更换即可，不必整体拆卸支架，降低设备运维成本。整个构件在建模中完整还原了环座、侧板、斜筋、安装孔与中空腔体的几何关系，可直接用于工程出材料清单、受力校核参考以及加工工艺排布，适配结构设计阶段的方案验证与现场选型比对。
