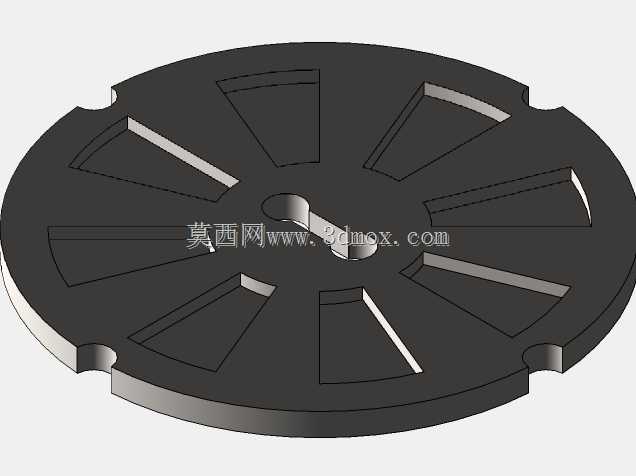

带定位缺口放射筋槽圆形端盖结构

该盘状零件属于通用机械传动与腔体防护类配套构件，主要应用于中小型旋转设备的端部腔体封盖、动力传递中间衔接以及内部组件的轴向定位场景，常见于小型减速机构、轻工自动化输送线的动力端、台式加工设备的主轴端部防护位置，可同时承担腔体密封挡护、扭矩传递、周向定位的多重作用。从结构设计来看，零件整体为薄型圆盘构型，中心设置带单侧平切面的轴孔，该结构可与对应输出轴的平键或轴身切面配合，避免盘件与轴之间发生周向相对滑动，保证扭矩传递过程的稳定性；盘体外缘均匀分布三处内凹定位缺口，可与设备腔体端面上的定位凸台快速嵌合，安装时无需额外调整周向角度即可完成对位，既能够降低装配对位的操作难度，也可避免设备运行过程中盘体受振动影响发生周向窜动。盘体表面设计有多组放射状分布的内凹筋槽，筋槽从中心轴孔附近向外缘方向延伸，相邻筋槽之间形成凸起的辐条状加强结构，这种设计一方面可以在不额外增加盘体整体厚度的前提下，大幅提升盘件的结构刚性，降低盘体受轴向压力或周向扭矩时发生形变的概率，另一方面内凹槽道可作为设备内部润滑介质的导流通道，帮助润滑脂在腔体内部均匀分布，减少内部运动组件的磨损。从安装边界来看，该盘件属于薄型安装构件，整体轴向厚度较小，外缘为规整圆形轮廓，安装时仅需将外缘缺口对准腔体定位凸台推入，即可完成初步定位，后续可通过盘体上预留的安装位完成固定，不会占用过多的设备端部安装空间，适配内部空间紧凑的小型设备腔体设计。在实际使用过程中，该盘件可根据配套设备的工况需求选择对应加工材质，常规工况下采用工程塑料注塑成型即可满足防护与定位需求，若用于传递较大扭矩的场景，可更换为铝合金或钢制材料加工，表面做防锈耐磨处理后即可长期稳定运行，其对称式的放射筋结构也可保证盘件高速旋转时的动平衡性能，避免因质量分布不均产生额外振动与噪音。
