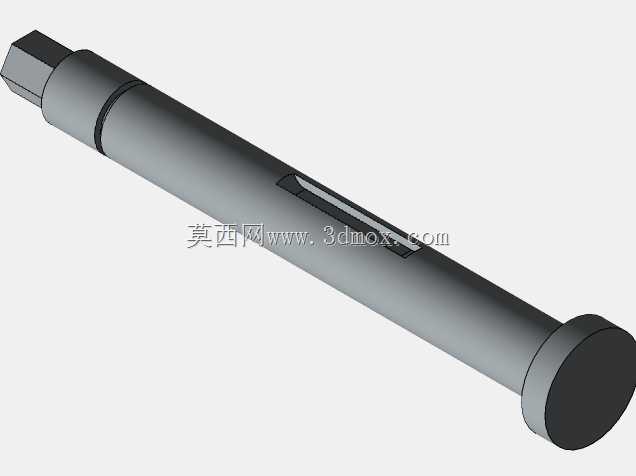

带键槽蜗轮销轴传动连接构件

该带键槽的蜗轮销轴构件，是蜗轮蜗杆传动机构中承担扭矩传递、部件定位与支撑作用的核心轴类零件，广泛应用于各类减速传动装置、进给传动系统以及需要精准定比传动的机械结构中，在轻工输送设备、小型机床进给单元、自动化生产线传动模组、阀门驱动机构等场景中，这类销轴都是保障蜗轮组件稳定运行的关键连接件。在实际设备运行过程中，该销轴一端的六角结构可配合工装完成周向锁止，避免轴体在扭矩传递过程中出现跟转打滑，另一端的圆盘轴肩可实现轴向定位，直接抵靠蜗轮轮毂或箱体轴承端面，限定蜗轮组件的轴向安装位置，防止传动过程中蜗轮出现轴向窜动，保障蜗轮与蜗杆的啮合精度，降低齿面偏磨带来的传动损耗与异响。轴身开设的通长键槽，是扭矩传递的核心结构，通过嵌入平键实现销轴与蜗轮轮毂的周向固定，将蜗轮啮合过程中承接的扭矩平稳传递至轴端，或是将输入轴的扭矩传递至蜗轮完成转速变换，键槽的开设位置与深度经过匹配设计，既保证足够的抗剪切强度，又不会过度削弱轴身的整体结构刚度，可承受持续交变扭矩载荷的冲击。从设计思路来看，该销轴采用等直径光轴主体搭配定位轴肩与锁止端的结构，整体结构简洁紧凑，轴身的环形退刀槽可满足轴类零件加工时的退刀需求，同时也可作为密封件的安装位，适配接触式密封圈实现传动箱体的防尘密封，避免外界粉尘、碎屑进入啮合区域损伤齿面。在安装边界上，该销轴的光轴段直径与蜗轮轮毂内孔、支撑轴承内圈尺寸采用基孔制过渡配合，保证装配同轴度，轴肩直径大于轮毂内孔直径形成可靠的轴向定位面，六角端的对边尺寸适配标准锁紧工装，键槽的宽度与深度匹配标准平键规格，可直接选用通用标准键完成装配，无需额外定制非标连接件，整体装配流程简单，后期维护更换时拆卸便捷，可有效降低设备运维的配件成本与停机时长。轴身整体做了等强度优化，在键槽开设区域通过控制槽深保证剩余轴径的抗扭截面系数满足额定载荷要求，避免应力集中导致的轴体断裂失效，可在长期连续运转的传动场景中保持稳定的结构性能。
