渐开线直齿圆柱啮合齿轮三维设计

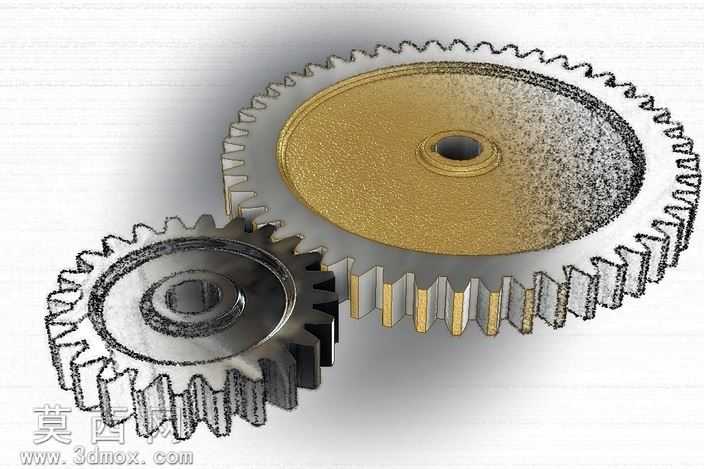

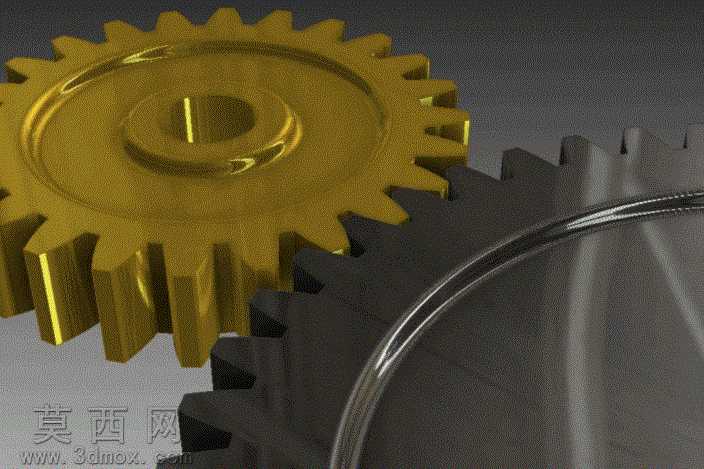

本作品为渐开线直齿圆柱啮合齿轮组三维设计，建模阶段以机械设计手册中齿轮参数规范为基准，首先确定标准模数、压力角、齿顶高系数、顶隙系数等核心参数，通过参数化草图绘制单齿渐开线齿廓，保证齿形曲线的精度符合啮合传动的几何要求，再通过圆周阵列完成单个齿轮的全部轮齿构建，随后对轮毂、轴孔、轮辐过渡区域进行圆角与倒角处理，消除应力集中的结构隐患，两个齿轮按照标准中心距完成装配约束，确保齿侧间隙、啮合接触位置符合传动设计要求。材质与渲染阶段，针对不同应用场景的齿轮做了差异化材质表现，金色齿轮采用抛光黄铜材质参数，调整金属粗糙度、反射强度与环境光遮蔽参数，还原金属表面的高光反射与厚重金属质感，深色齿轮采用调质发黑钢材材质，设置细微的表面磨砂纹理与哑光反射效果，模拟工业用钢制齿轮的真实表面状态，场景中添加柔和的定向主光源与补光，突出轮齿的立体轮廓与啮合区域的结构细节，通过景深效果弱化背景，让视觉焦点集中在齿轮啮合的核心结构上。设计思路上，该齿轮组可用于通用机械传动场景的结构验证，建模过程中保留了参数化修改接口，可根据实际传动比、载荷需求调整齿数、模数、齿宽等参数，轮体的过渡结构均按照机械加工工艺要求设计，避免出现无法加工的倒扣与薄壁结构，轴孔位置预留了键槽安装空间，可直接用于后续的装配仿真与工程图导出，啮合区域的齿形经过干涉检查，确保传动过程中无卡滞、无过度磨损的结构问题，整体模型兼顾了外观展示效果与机械设计的实用性，可用于机械原理教学演示、传动方案可视化展示、产品结构设计参考等场景。
