可转位机夹式铣削刀具结构三维设计

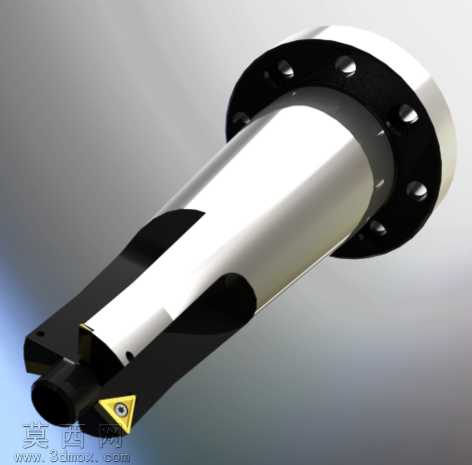

本模型为机夹式可转位铣刀的三维结构设计，建模过程严格遵循机械加工刀具的实际尺寸规范，首先通过草图绘制完成刀体主体的轮廓构建，采用回转、拉伸切除等特征操作生成带法兰安装端的锥柄主体结构，精准还原法兰端面上的周向均布安装孔位，保证刀具与机床主轴连接的定位精度。刀体的刀片安装槽采用精准的切除特征生成，槽位的角度、定位面尺寸完全匹配可转位三角形刀片的安装要求，同时构建出刀片的压紧定位结构，还原刀具装夹刀片的实际装配关系，确保刀片安装后具备正确的切削角度。材质渲染阶段，刀体主体部分采用金属磨砂钢材材质，调整材质的粗糙度、金属度参数还原合金工具钢的哑光金属质感，法兰端面做亮面金属处理区分不同加工面的工艺特征，可转位刀片采用硬质合金材质，表面做涂层质感渲染，呈现出金黄色的涂层刀具外观特征，压紧螺钉等标准件采用发黑处理的金属材质，区分不同零部件的材质差异。结构设计上重点还原了该类铣刀的内冷却通道布局，在刀体内部构建贯通的冷却孔道，对应切削刃位置的冷却出口，还原现代数控铣刀的内冷却设计特点，锥柄部分的扁尾结构、定位槽特征均完整建模，保证刀具装夹定位的结构完整性。建模过程中对各零部件的装配配合关系做了对应约束，刀片与安装槽的定位面贴合、压紧元件的压紧位置均符合实际刀具的装配逻辑，整体模型结构完整，细节特征覆盖了该类铣刀从安装连接到切削作业的全部结构要素，可用于刀具结构展示、切削原理教学以及数控加工工艺参考，渲染阶段采用柔和的工业产品布光，突出刀体的金属质感与结构轮廓，清晰展现各部分的结构衔接与设计细节。
