28000马力涡轮机叶轮盘结构三维设计

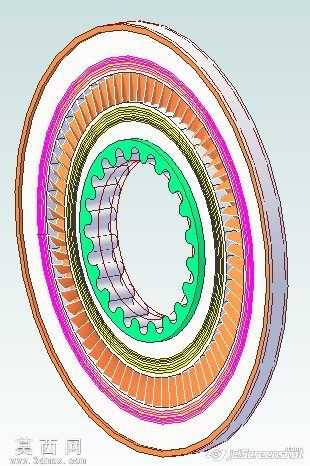

本作品为28000马力涡轮配套的轮盘部件三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自内向外的层级化建模思路，先完成中心内花键轮毂的基准特征搭建，严格匹配花键齿形的参数化尺寸，保证内啮合结构的公差配合符合大马力动力传输的设计要求。在轮毂特征完成后，依次向外构建多层环形承托结构，每一层环体的壁厚、过渡圆角都经过参数化校验，避免大马力工况下的应力集中问题。叶片阵列部分采用圆周阵列特征完成，先绘制单个叶片的截面草图，通过放样、凸台拉伸生成单个叶片实体，再根据涡轮的气动布局要求设定阵列数量与角度间距，保证每一片叶片的安装角度、叶型曲率完全一致，满足高速旋转时的动平衡要求。模型的不同结构区域采用差异化的色彩材质区分，中心花键轮毂采用亮绿色哑光材质，便于快速识别内啮合传动区域；叶片层采用橙色金属质感材质，还原高温合金叶片的材质特性；外层密封环带分别采用紫色、棕褐色材质区分不同的密封与定位层级，方便在装配、校核过程中快速识别不同功能的结构区域。建模过程中对所有的环形接缝、叶片根部过渡位置都做了圆角处理，还原真实零部件的工艺特征，避免尖锐结构导致的建模失真。整体模型严格遵循涡轮轮盘的真实设计逻辑，从中心传动结构到外层密封结构的层级关系清晰，各部件的装配定位基准明确，既可以用于涡轮结构的教学演示，也可以作为大马力涡轮设计的参考原型，辅助设计人员完成结构校核、气动仿真前的模型预处理工作，模型的特征树保留了完整的建模步骤，可根据实际参数需求快速调整尺寸，适配不同马力规格的涡轮设计需求。
