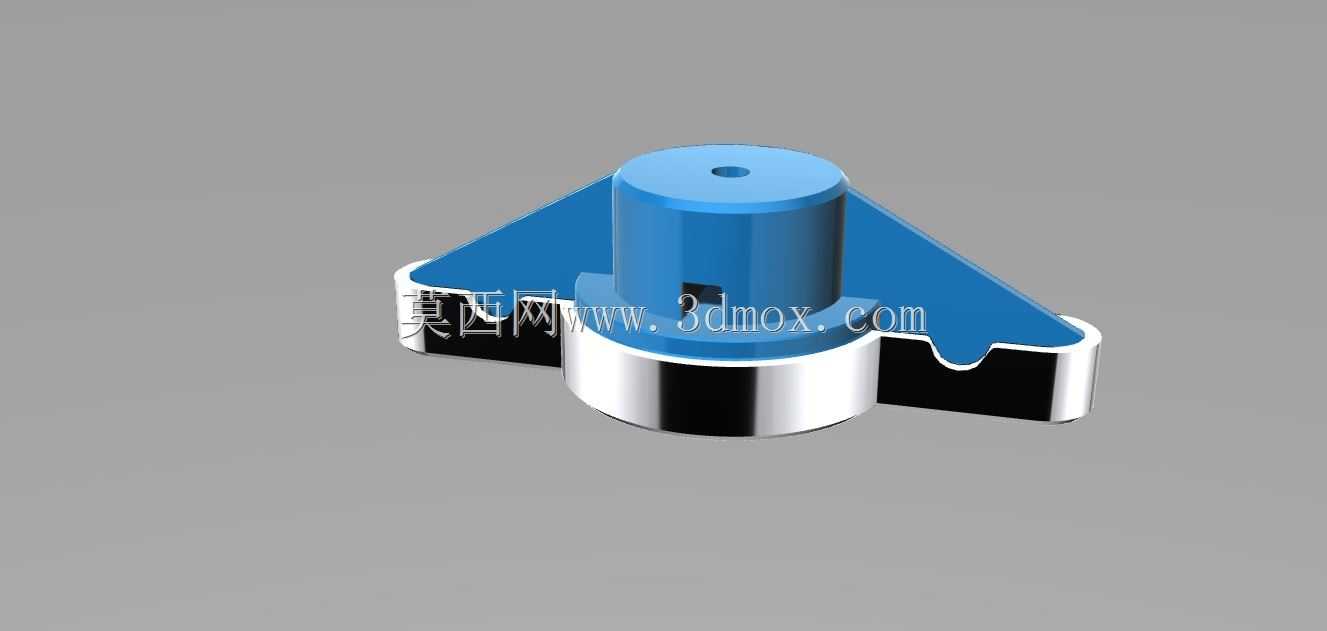

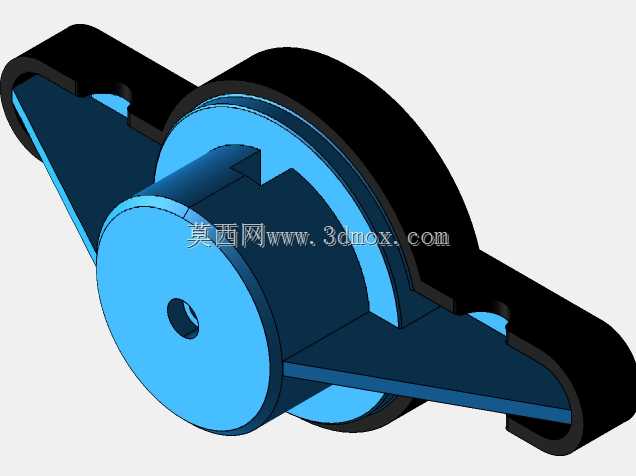

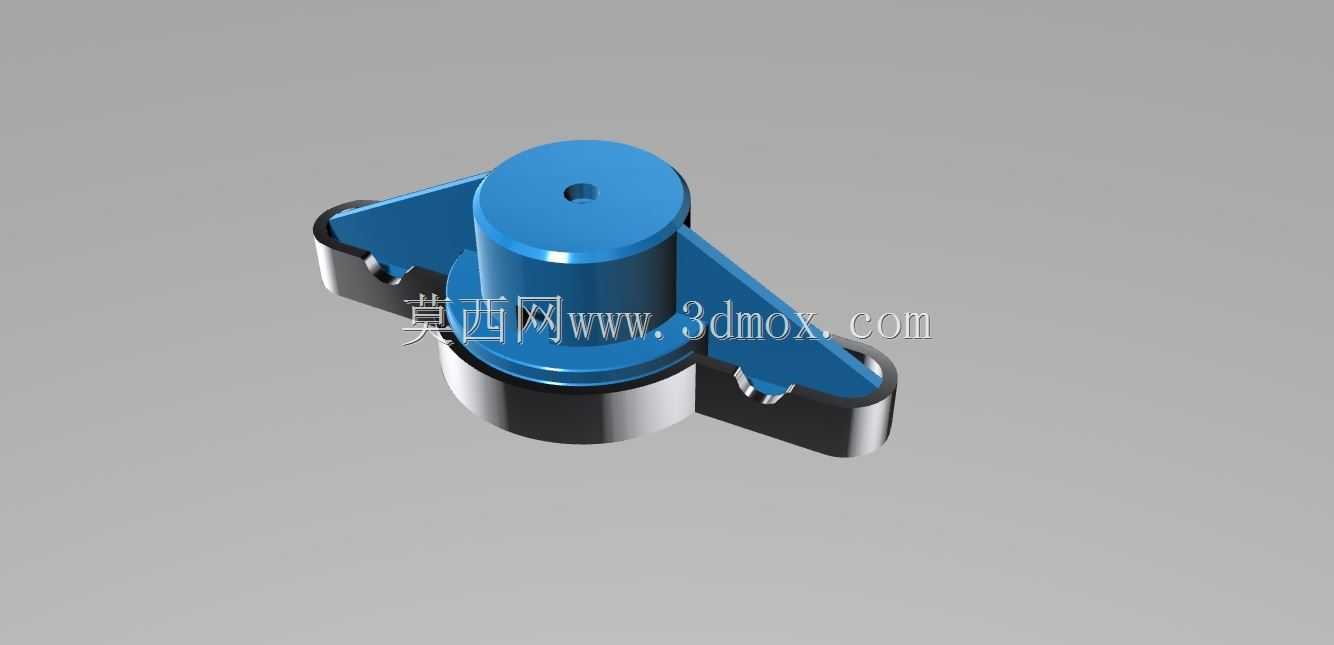

带侧翼支撑的旋转轴座翼盖结构

该翼盖结构主要应用于小型旋转执行机构的端部防护与定位场景，常见于轻工自动化输送线的从动辊端、小型流体控制阀体的执行端配套、桌面级精密工装的旋转工位限位部位，能够在不额外增加安装支架的前提下，为中部旋转轴体提供径向防护与侧向安装支撑，适配需要紧凑安装空间的轻载旋转作业场景。从实际用途来看，该部件一方面可以遮挡中部轴体的端部装配间隙，避免生产环境中的粉尘、切削碎屑、液态飞溅物进入轴体配合面造成卡滞或磨损，另一方面两侧延伸的翼状结构自带安装孔位，可直接通过紧固件固定在设备安装基面，省去额外定制连接支架的工序，降低装配复杂度。在功能特性上，中部的套筒结构与轴体采用间隙配合设计，既可以为轴体提供周向的活动余量，避免轴体转动时与盖体产生摩擦异响，套筒顶端的小孔可作为润滑脂注入通道，无需拆卸盖体即可完成轴体配合面的润滑维护；两侧翼板采用对称式布局，受力均匀，能够承受一定的轴向窜动冲击力，翼板端部的包边结构做了圆弧过渡处理，可避免安装维护时划伤操作人员，同时提升整体结构的抗形变能力。设计思路上，整体采用对称式构型，优先保障安装后的受力平衡，中部套筒的高度根据常规轻载轴体的伸出长度做适配设计，既不会因为套筒过短导致防护失效，也不会因为套筒过长干涉轴体端部的外接连接件；翼板的倾斜角度经过优化，在保障安装孔位与基面贴合度的同时，尽可能缩小整体的横向占用空间，适配狭小的设备安装腔室；底部的环形凸台可嵌入安装基面的定位凹槽，安装时无需反复调整对位，提升装配效率。外形尺寸与安装边界方面，整体横向最大跨度适配常规小型工位的安装间距，中部套筒外径适配常用的小直径轴体配套需求，两侧安装孔的中心距符合通用五金配件的安装孔位标准，可直接替换同规格的常规端盖部件，无需对原有设备基面做二次加工；整体安装后突出基面的高度较低，不会对周边的管线排布、相邻部件的运动轨迹造成干涉，适配紧凑化的设备布局需求。
