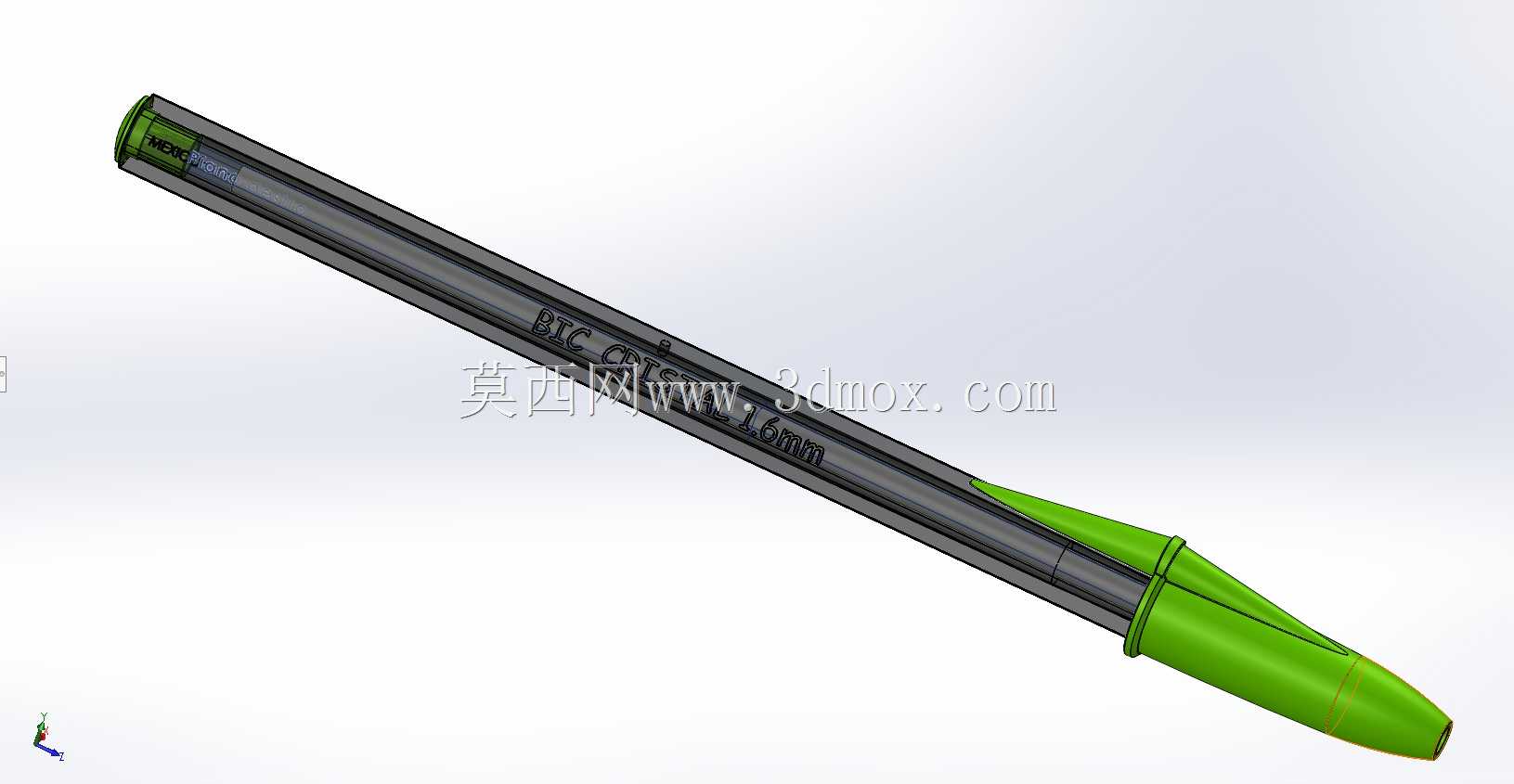

1:1比例1.6mm规格BIC圆珠笔结构复刻

　　日常办公、学生课业、商务记录场景中，一次性圆珠笔是普及率最高的书写工具之一，这类笔具的结构设计看似简单，实则在握持手感、出墨稳定性、成本控制上有大量经过市场验证的成熟细节，本次复刻的1.6mm线幅BIC CRISTAL圆珠笔结构，完全参照实物等比例还原，未做组装约束，可直接用于结构拆解学习、文具类产品设计参考、场景装配素材使用。从实际使用需求出发，这款圆珠笔的核心功能是提供稳定的1.6mm线幅书写输出，适配粗线标记、手绘勾线、儿童书写等需要较粗笔迹的场景，笔身采用半透明笔杆设计，可直接观察内部油墨余量，避免使用过程中突然断墨的尴尬，笔夹集成在笔帽结构上，可夹持在笔记本、口袋边缘，方便随身携带，笔尖位置做了锥形收窄处理，

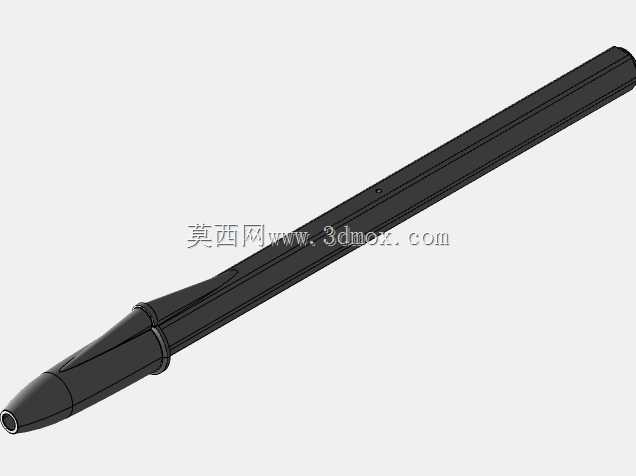

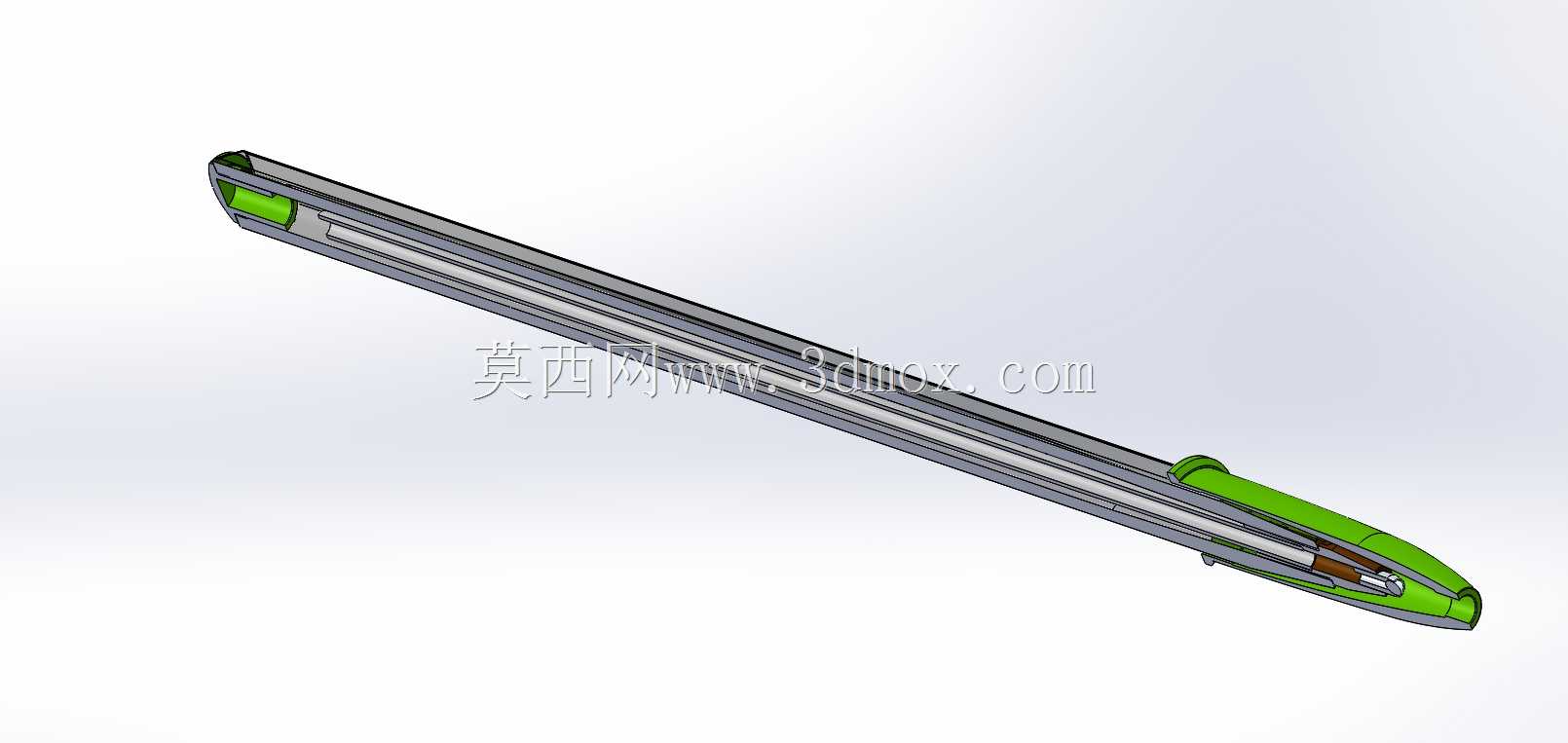

　　书写时视线可无遮挡覆盖笔尖落点，提升书写精准度。设计过程中优先还原实物的装配逻辑，笔杆、笔帽、笔尖护套、笔芯固定位的配合间隙完全参照实物公差设定，笔杆外壁的防滑纹理、品牌标识凹槽、笔帽的通气孔结构都做了精准还原，没有做简化处理，方便使用者拆解后观察每一处结构的设计意图——比如笔帽上的通气孔是符合文具安全标准的必备结构，可避免误吞后出现窒息风险，笔杆尾部的封堵结构和笔芯的限位台阶配合，可防止笔芯在笔杆内晃动产生异响，笔尖护套的锥度经过反复校准，既可以保护笔尖不受磕碰变形，又不会在书写时遮挡视线。外形尺寸上完全匹配实物规格，整笔长度约145mm，笔杆最大直径约8mm，笔尖护套最细位置直径约2mm，笔夹突出笔杆表面约3mm，

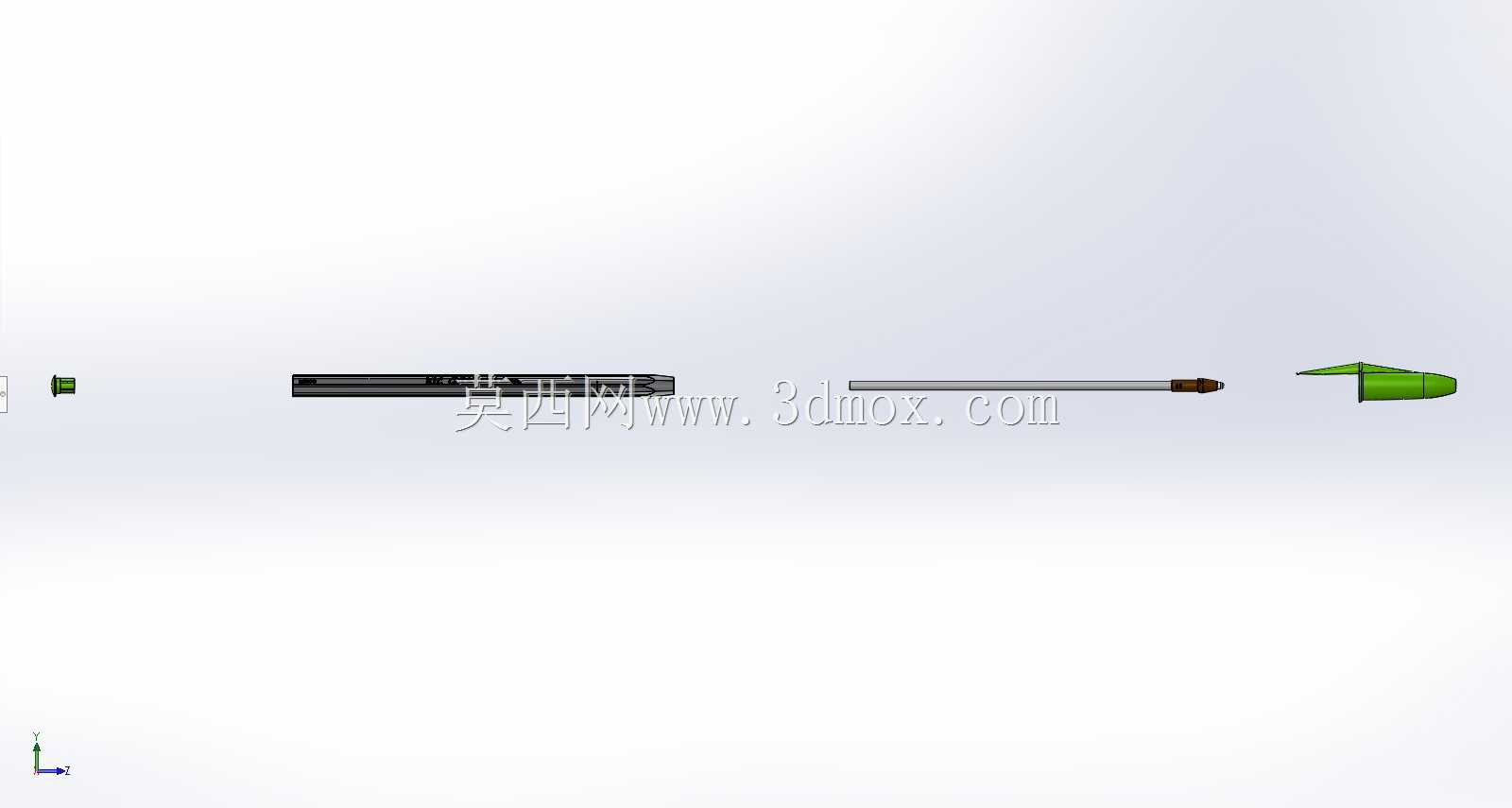

　　所有结构的安装边界都按照实物的装配关系设定，没有额外添加干涉结构，拆分后每个零件都可独立导出用于二次设计，比如可基于笔杆结构修改外观做定制化文创笔设计，也可基于笔尖结构调整适配不同线幅的笔芯。从工程视角看，这类量产文具的结构设计有极高的成本控制参考价值，整个笔身仅用5个独立零件即可实现全部功能，零件之间的配合不需要额外紧固件，全部依靠塑料件的弹性变形实现卡接固定，装配工序简单，适合大规模自动化生产线组装，笔杆采用的薄壁结构设计，在保证结构强度的前提下最大限度减少原材料用量，半透明材质的选择既可以观察油墨余量，又不需要额外添加油墨观察窗结构，进一步简化生产工序。对于结构设计从业者来说，这个复刻模型可作为薄壁塑料件设计、卡接结构设计、

　　人体工学握持结构设计的参考案例，观察成熟量产产品如何在有限成本内平衡功能、手感、安全、生产便利性的多重需求，也可直接导入装配场景作为办公场景、文具类产品展示的配套素材，模型的每个曲面都经过曲率校准，没有破面、重叠面问题，可直接用于渲染、3D打印验证、结构干涉检查等工作。
