CA6140车床防护套管圆角护壳结构

　　这类防护套管主要面向普通卧式车床的外露运动部位，常见于CA6140一类设备的丝杠、光杠、操纵杆或管线集中区域。它并不是承力件，而是把操作者与旋转件、剪切边、飞溅切屑隔开的屏障，同时也能阻挡冷却液、油雾和铁屑进入配合间隙。现场布置时，护壳往往贴近拖板、进给箱或溜板箱安装，既要覆盖危险轮廓，又不能干涉刀架纵向、横向行程，因此外形边界需要随相邻部件反复校核。

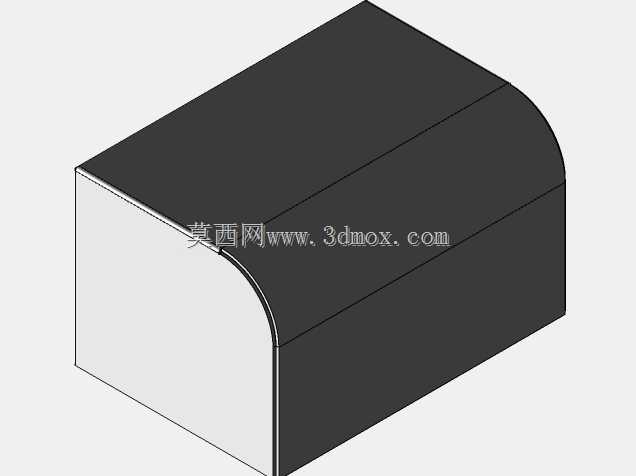

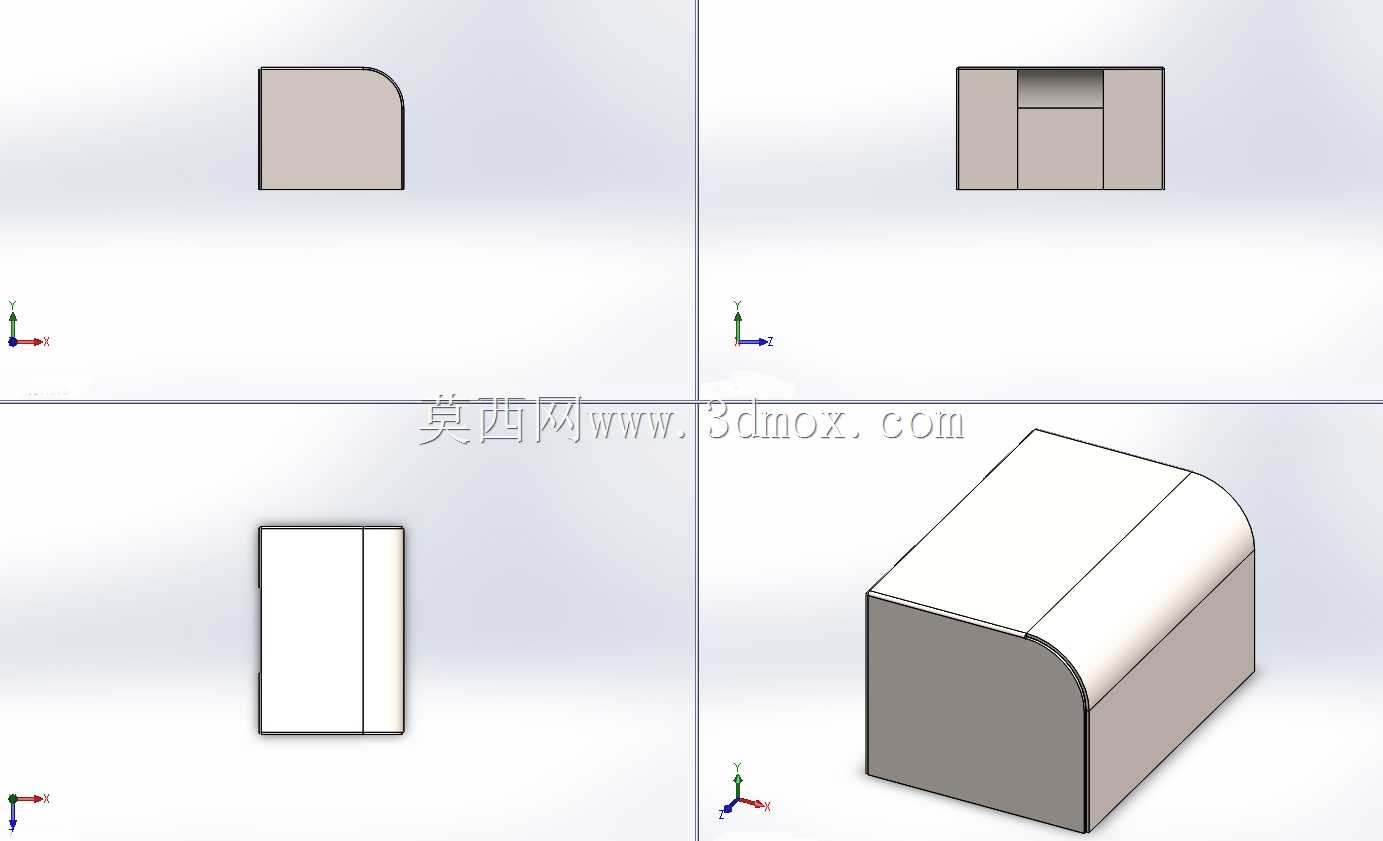

　　从结构上看，该件采用近似盒体的封闭护罩形式，一端保留平直安装面，顶部转角做成大圆弧过渡。圆弧并非单纯外观处理，而是为了减少直角折边处的应力集中，避免钣金折弯或焊接后出现明显变形；同时圆滑表面不易积存切屑，擦拭和维护时也更安全。护壳内部预留空腔，可容纳杆体、油管或电缆束，侧面与端面形成遮挡，开口方向则对应装配和检修需要。

　　建模时应先确定被保护对象的运动包络，而不是从外壳外形入手。杆类零件的直径、支承座位置、联轴器突出量、紧固件头部高度，都会影响内腔最小净空。若护壳随溜板移动，还要检查全行程内与床身导轨、压板、刀架手柄、冷却管路之间的间隙；若固定在床身上，则需关注拖板经过时的避让距离。安装面通常贴合设备原有支架或箱体侧面，孔位应与现场螺柱、压板或卡箍相匹配，边缘留出垫片和调整余量。

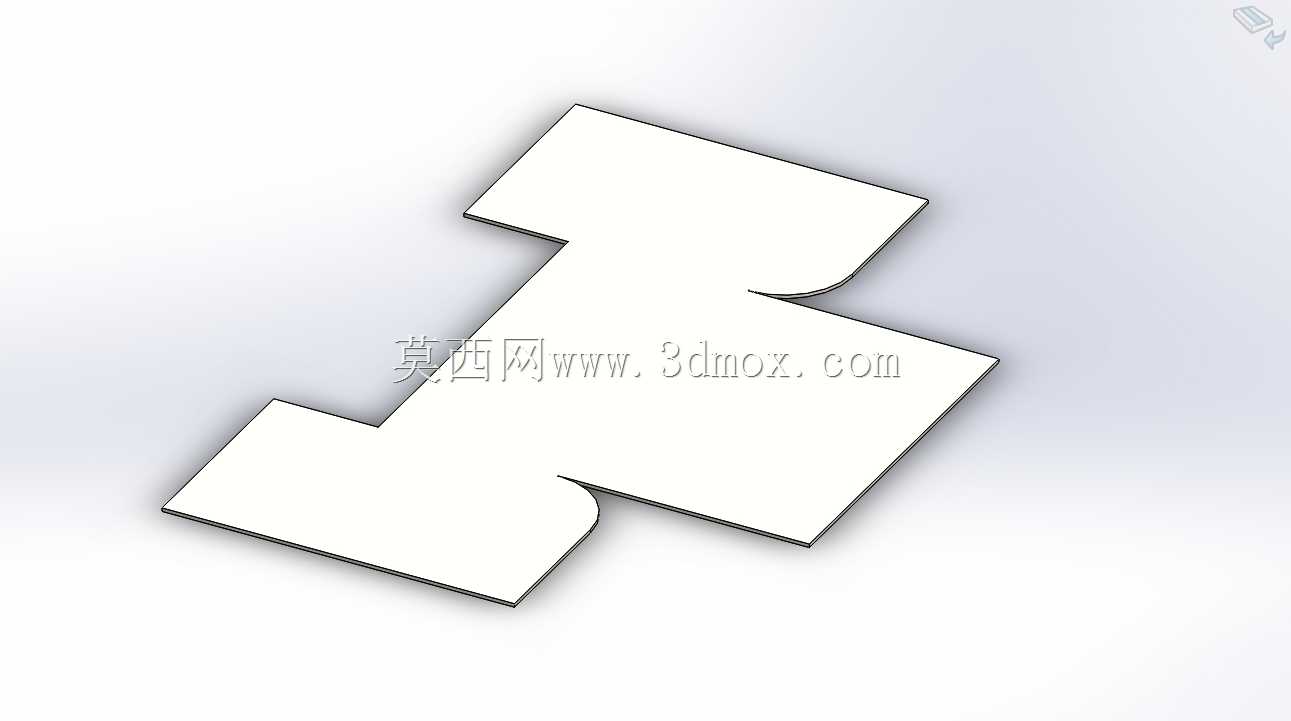

　　壁厚选择需要兼顾刚性与轻量化。薄板结构容易在振动、碰撞和频繁清理中产生颤振或凹陷，边角处可通过折边、加强压型或局部翻边提高刚度；较厚板材则会增加重量，对支架和紧固件提出更高要求。内腔不能紧贴旋转件，应保留均匀环形间隙，防止热膨胀、装配偏差或积屑后发生摩擦。对于靠近切削区的一侧，外表面应尽量连续，减少开口和凹槽，避免带状切屑挂入。

　　在车床改造和维护中，这种护壳还承担标准化安全防护的作用。设计阶段需要把人体手指接近危险区的路径、工具误触的可能性以及观察需求一起考虑：需要观察的位置可另设观察窗或留出可拆卸段，频繁调整的部位不宜做成完全封闭的死罩。圆角端部与平直侧壁的组合，有利于在有限空间内形成较大的覆盖范围，同时保持加工工艺简单，适合折弯、焊接或机加工后装配。整体结构应服务于安全隔离、走线防护和日常检修，而不是独立承载。
