便携式GPS定位终端外壳结构设计方案

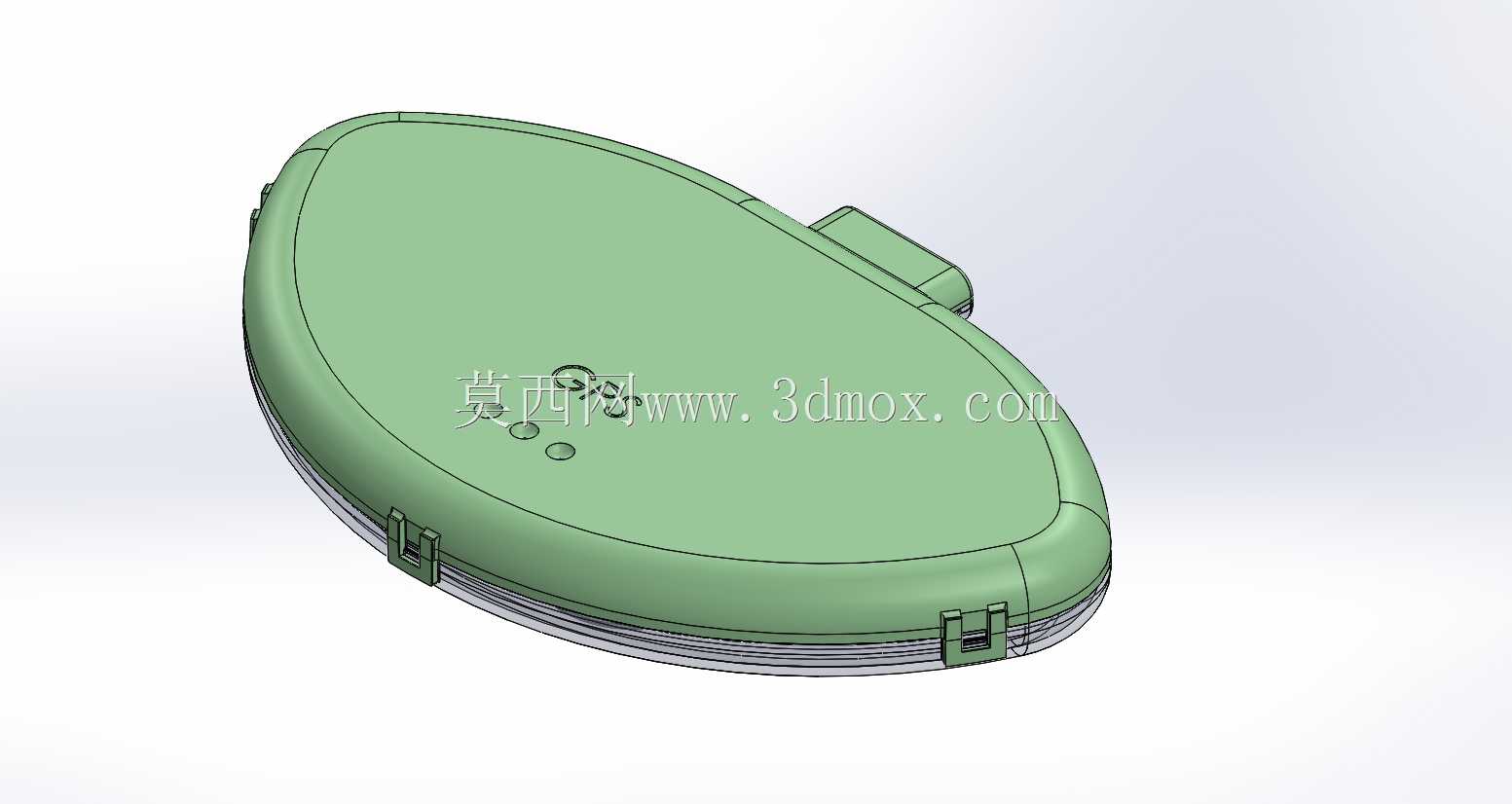

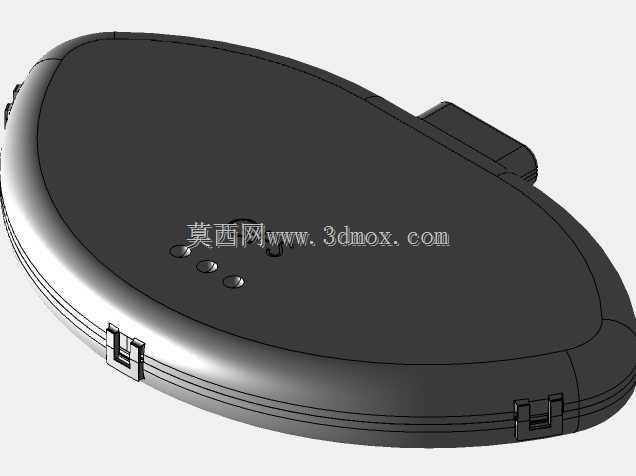

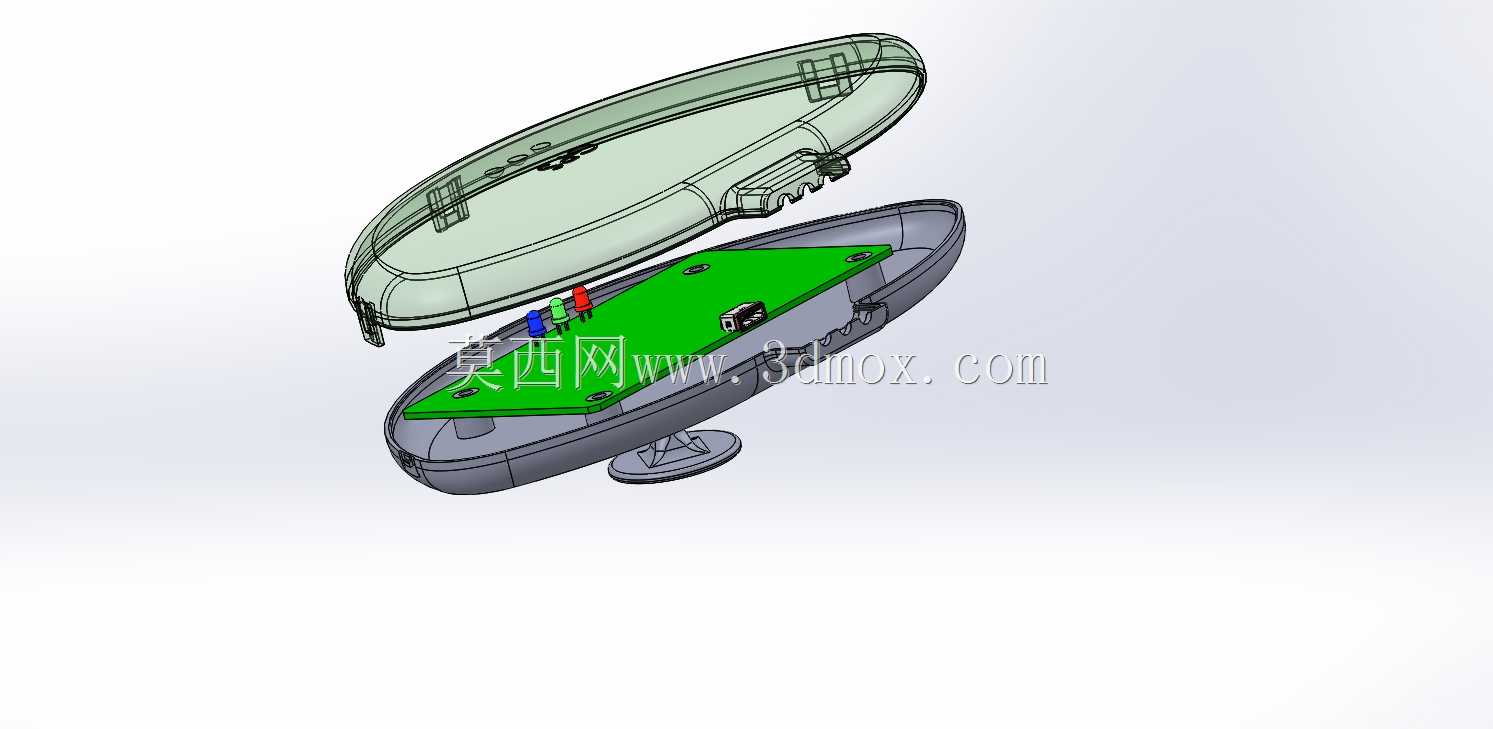

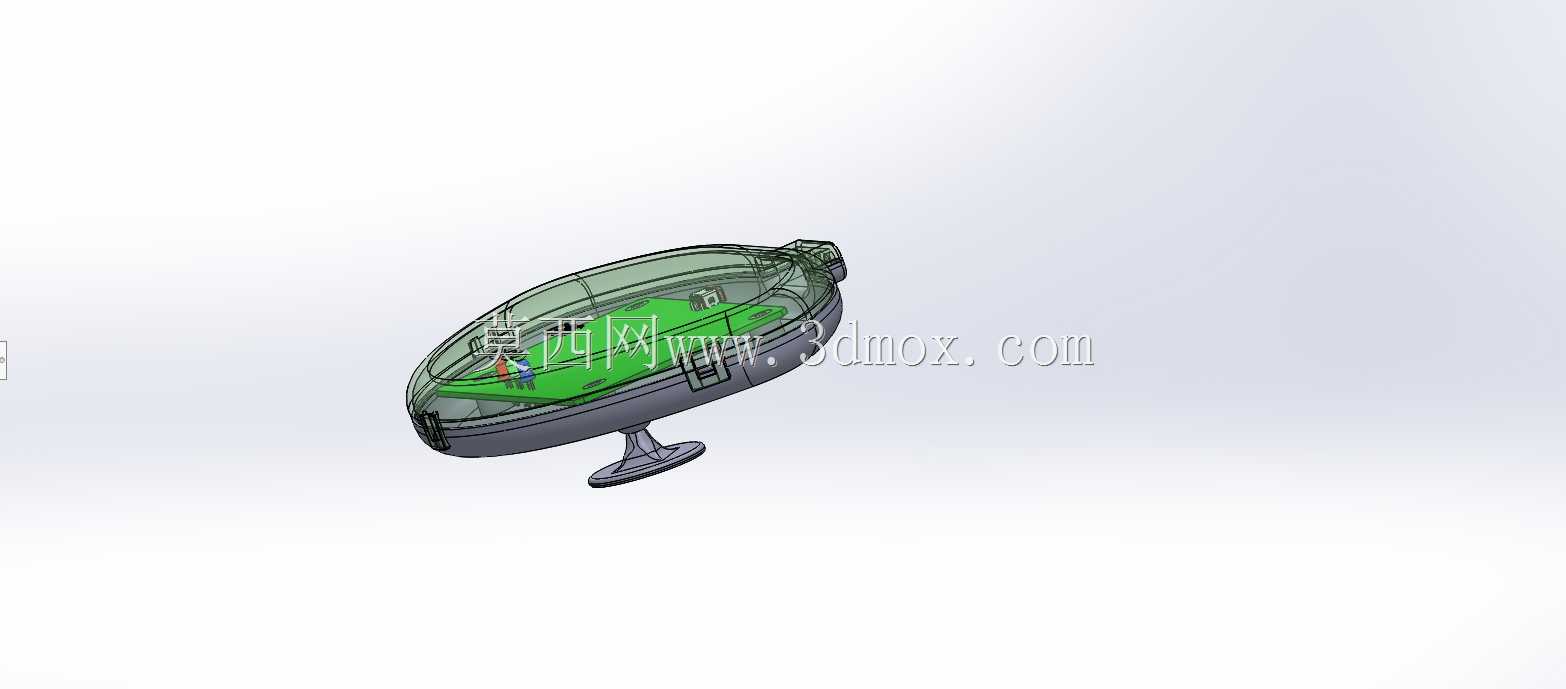

在户外作业、车载定位、人员外勤管理等场景中，便携式GPS定位终端的外壳结构直接决定设备的环境适应能力与长期使用可靠性，本次呈现的1:1比例结构设计，围绕手持便携场景的实际使用需求展开，从结构装配、人机交互、防护性能多个维度完成壳体的细节设计。整体壳体采用椭圆流线型轮廓，边缘做圆弧过渡处理，没有尖锐棱角，单手握持时能够贴合掌心弧度，长时间持握不会产生硌手的不适感，壳体侧边预留的凸起结构，可作为挂绳孔位的集成区域，方便用户搭配腕带、挂扣使用，避免户外行进过程中设备滑落遗失。上下壳的连接采用周向分布的卡扣式结构，卡扣点位沿壳体轮廓均匀排布，在壳体曲率变化较大的位置加密卡扣间距，保证上下壳合模后接缝均匀，不会出现局部翘边、缝隙过大的问题，这种无外露螺丝的卡扣设计，既能够提升壳体外观的整体性，也能减少外部水汽、灰尘从装配缝隙渗入设备内部的路径，配合接缝处预留的密封胶条安装槽，可满足日常户外使用的基础防护需求。壳体上表面预留的三个阶梯式凹孔，分别对应GPS信号指示灯、功能按键、状态复位孔的安装位置，凹孔的深度根据对应元器件的安装高度做差异化设计，既保证按键操作的行程手感，也避免指示灯漏光、复位孔误触的问题，上表面的平面区域可根据需求粘贴功能标识贴膜，不会因为曲面弧度导致贴膜起翘。壳体侧边的凸起结构内部预留了USB充电接口、通讯接口的安装空间，接口位置做了内凹设计，外接插头时不会因为外力磕碰导致接口松脱，接口周边的壳体壁厚做局部加厚处理，提升接口位置的结构强度，避免反复插拔插头导致壳体开裂。从设计思路上看，该壳体优先考虑量产的注塑工艺可行性，所有壳体壁厚保持均匀过渡，没有出现壁厚突变的区域，避免注塑成型时出现缩痕、气泡等缺陷，卡扣位置做了圆角过渡与加强筋连接，提升卡扣的抗疲劳强度，反复拆装上下壳也不会出现卡扣断裂的问题。壳体内部预留了PCB板安装柱、电池仓的定位筋位，安装柱的高度根据电路板元器件的最高高度做适配，保证电路板装配后不会与壳体内壁产生挤压，电池仓的筋位可适配常规规格的锂聚合物电池，同时预留了电池缓冲泡棉的粘贴空间，避免设备跌落时电池晃动碰撞内部元器件。在安装边界上，该壳体的整体尺寸适配成年人单手握持的范围，厚度控制在便携设备的常规区间，既能够容纳GPS定位模块、通讯模块、电池等核心元器件，也不会因为尺寸过大导致携带不便，壳体的分模线沿侧边中线位置设置，模具加工时可简化滑块结构，降低量产的模具成本，壳体表面采用细晒纹处理，既能够提升握持时的摩擦力，也能掩盖日常使用产生的轻微划痕，保持外观的整洁度。这类定位终端的外壳设计，需要平衡结构强度、装配效率、使用手感三者的关系，不同于消费类电子产品的外观优先设计思路，工业及户外使用的定位设备外壳，需要优先考虑长期使用的耐用性，比如卡扣的反复拆装寿命、壳体的抗跌落性能、接口位置的结构强度，这些细节都在本次结构设计中做了针对性的优化，比如在壳体内部对应卡扣、接口的位置都设置了网格状加强筋，在不显著增加壳体重量的前提下提升整体结构刚性，跌落时能够分散冲击力，保护内部的电子元器件。
