航模用外转子无刷动力电机结构设计

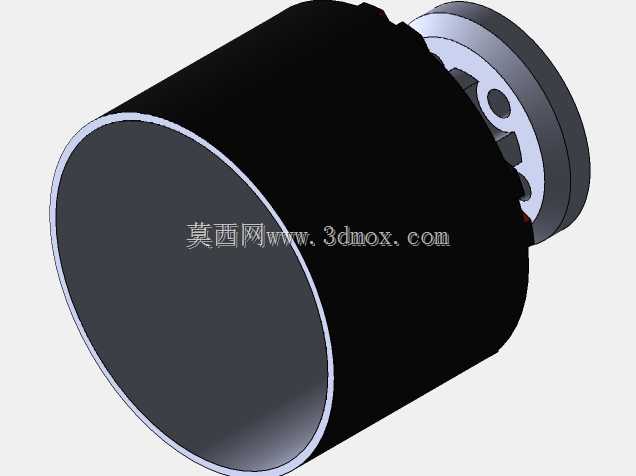

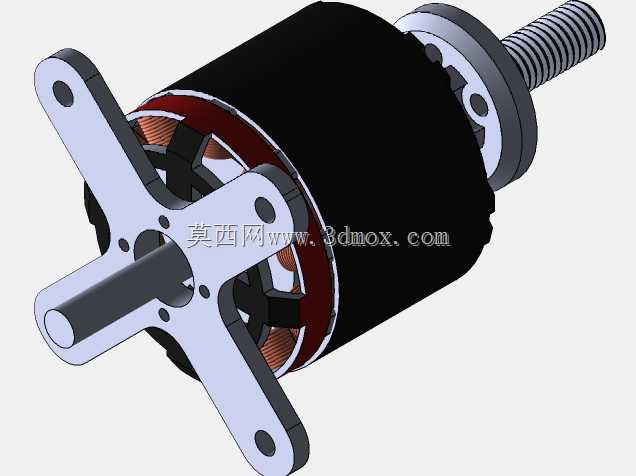

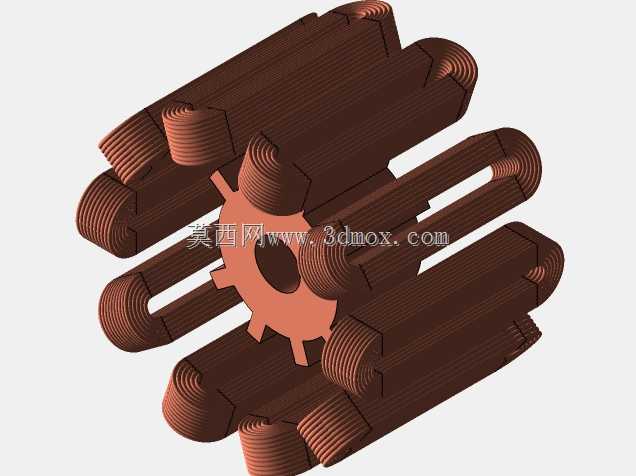

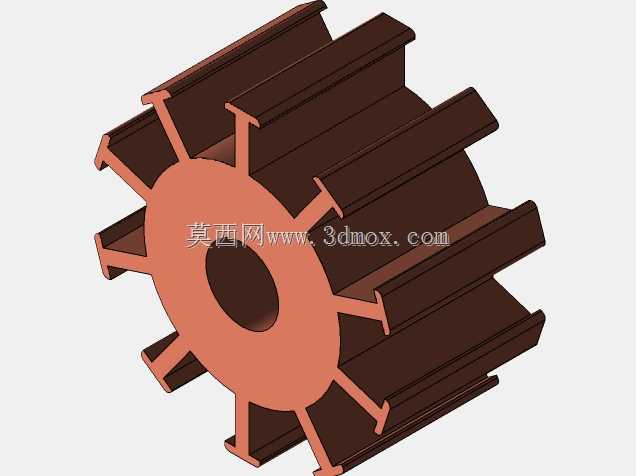

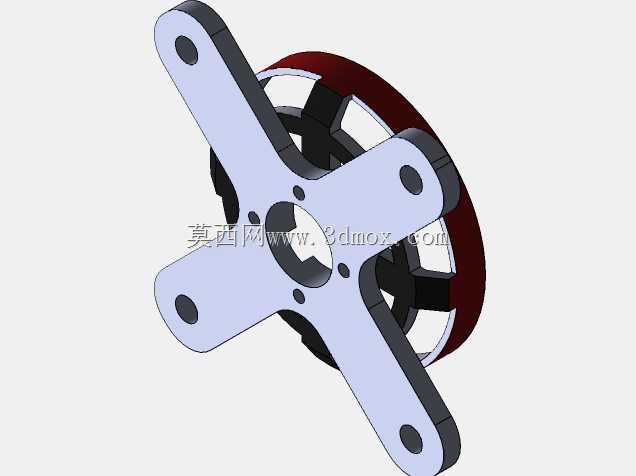

这款外转子无刷电机主要面向固定翼航模、中小型多旋翼无人机以及小型电动特技飞行器的动力输出场景，作为整套飞行动力系统的核心部件，它承担着将电能转化为旋转机械能、驱动螺旋桨产生拉力或推力的核心作用，能够适配不同尺寸的航模螺旋桨，在轻量化航空模型领域有着极高的应用普及率。从功能特性来看，该款电机采用外转子结构设计，转子外壳直接随输出轴同步旋转，相比同规格内转子无刷电机具备更大的输出扭矩，能够直接驱动大尺寸螺旋桨而无需额外搭配减速齿轮组，既降低了动力系统的整体重量，也减少了齿轮传动带来的能量损耗与机械故障点，运转过程中动平衡表现优异，高速旋转时的震动幅度控制在极低水平，能够保障航模飞行过程中的姿态稳定性。在设计思路层面，这款电机的整体结构围绕航空场景的轻量化、高功率密度需求展开：前端采用十字型一体化安装支架，支架上预留四个标准安装孔位，能够快速适配多数航模的电机安装座，无需额外制作转接结构；输出轴采用带螺纹的加长轴设计，能够通过螺旋桨挡片与锁紧螺母快速固定不同孔径的螺旋桨，同时轴伸长度预留了足够的安装余量，可适配桨罩、整流罩等附加航模配件；定子部分采用多槽矽钢片叠压结构，绕组排布经过优化，能够在低电压输入下实现较高的转速响应，KV值适配常见的3-6S锂聚合物动力电池，兼顾动力输出与续航表现。从安装边界与尺寸适配来看，电机主体为圆柱形结构，外径适配常见的航模电机安装座间距，十字安装支架的孔位间距符合航模领域通用安装标准，输出轴的螺纹规格匹配市面上主流的航模螺旋桨锁紧配件，整体轴向长度经过紧凑化设计，安装后不会过度突出机身前端，能够适配流线型航模机头罩的内部空间；电机外壳采用高强度轻量化材质，既能够在飞行过程中抵御轻微的磕碰与异物冲击，也能通过外壳的旋转带动气流流动，为定子绕组提供被动散热效果，长时间大油门运转时也能维持稳定的工作温度，避免过热导致的磁钢退磁或绕组烧毁问题。整体结构的装配逻辑清晰，端盖与转子外壳、定子与安装支架的配合精度经过严格控制，运转过程中转子与定子不会出现扫膛问题，轴承采用低阻力高速轴承，能够支撑每分钟上万转的持续运转，使用寿命能够满足航模爱好者的日常飞行训练与特技飞行需求。
