Arduino原型扩展板R3三维结构设计

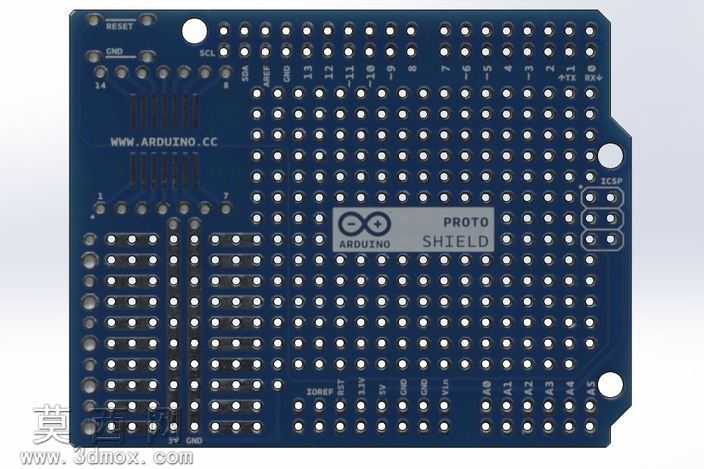

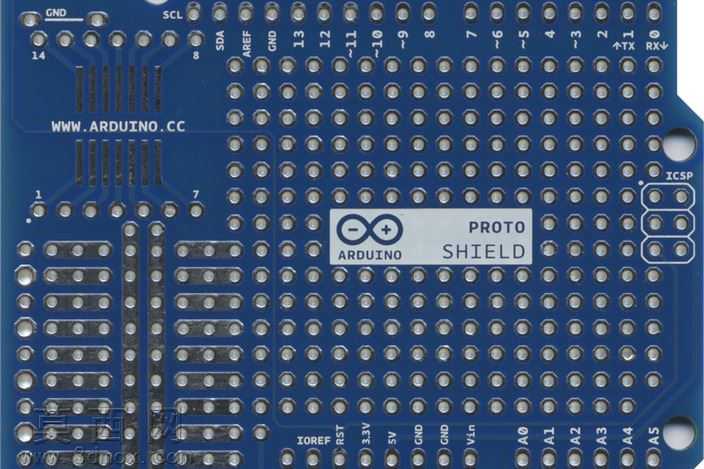

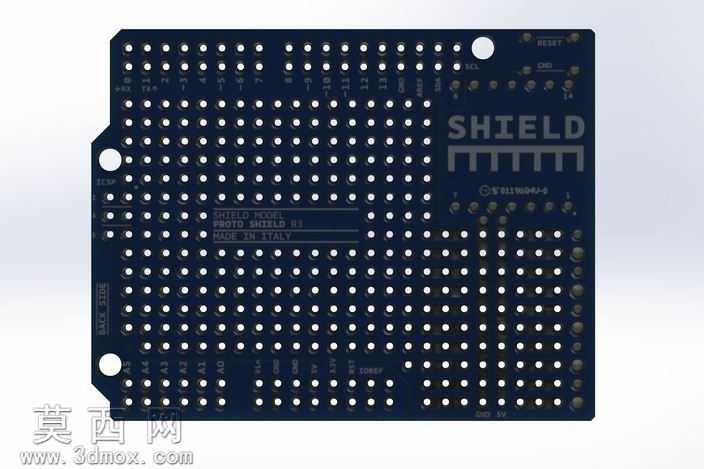

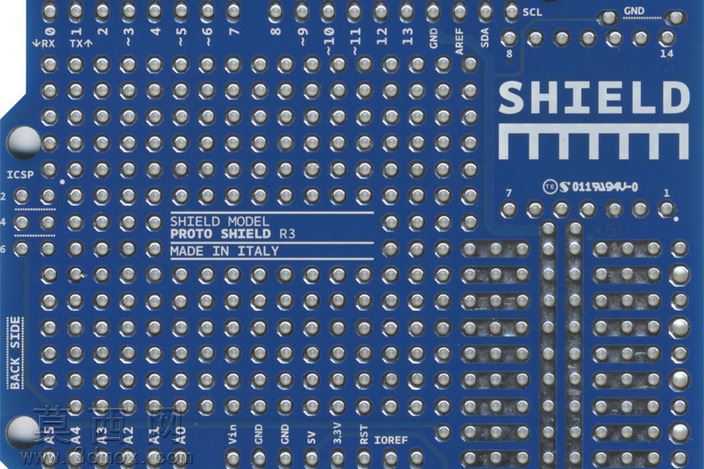

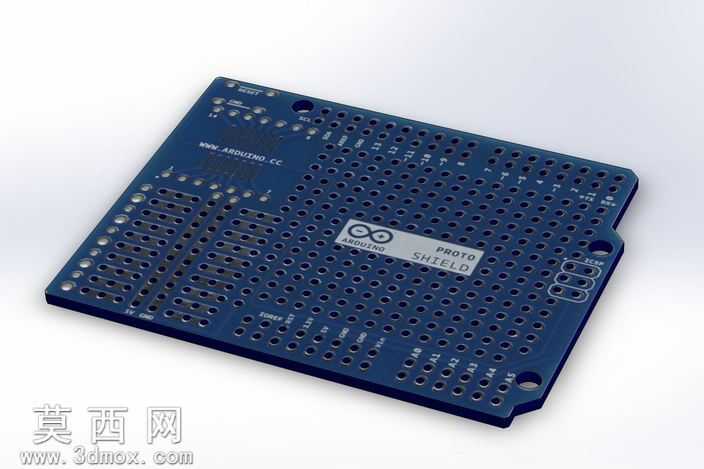

本作品为Arduino原型盾R3的三维结构建模成果，建模过程依托三维设计软件完成，全程以高分辨率扫描得到的实体PCB数据为核心依据，而非直接套用官方公开的规格参数，以此保障模型结构的精准度，满足孔位对齐系统的高精度搭建需求。建模阶段首先完成电路板基板的主体结构搭建，还原了标准R3规格扩展板的外形轮廓、边角定位孔、板边安装缺口的精确尺寸，对基板表面的覆铜走线区域、丝印标识区域做了分层结构区分，还原了PCB板的多层压合结构特征。针对板载的元器件布局，逐一还原了双排排针母座的针脚排布、塑体结构，还原了原型盾区域密集的通孔焊盘阵列，每个焊盘的孔径、孔距、焊盘外径都严格匹配扫描得到的实体尺寸，确保后续装配时Arduino主控板与扩展板的排针可以精准对位插接。材质渲染阶段，为PCB基板赋予了深蓝色阻焊层材质，还原了真实电路板阻焊油墨的哑光质感，对板上的丝印标识做了贴图处理，还原了Arduino品牌标识、PROTO SHIELD字样以及板边的功能标注丝印，为排针母座赋予了黑色阻燃塑料材质与金属针脚的金属光泽材质，对板上的安装孔做了金属化孔的材质区分，还原孔壁的镀铜质感。设计过程中重点校准了板上所有定位孔、排针孔、原型通孔的相对位置公差，将整体装配公差控制在极小范围内，避免出现装配错位的问题，同时还原了电路板边缘的倒角、定位缺口的细节特征，让模型与实体原型盾的外观、结构完全一致。后续还将持续更新模型细节，补充更高精度的公差标注与结构细节，进一步完善模型的装配适配性，可直接用于3D打印外壳适配、扩展板堆叠装配验证、电子项目结构演示等场景，为Arduino相关的开源硬件项目开发提供精准的三维结构参考。
