小型快装式阿达果蠕动泵结构设计

这款蠕动泵主要面向小流量高精度流体输送场景，常见于实验室试剂加注、小型医疗设备药剂传输、桌面级3D打印耗材送料、家用净水设备精准投加、小型水培种植营养液输送等对流体控制精度要求较高、需要避免流体与泵体部件直接接触的应用场景，依靠软管交替挤压释放形成的负压完成流体抽吸与推送，全程流体仅接触软管内壁，不会污染泵体核心结构，也不会出现流体泄漏腐蚀传动部件的问题，适配多种材质的柔性输送软管，可根据输送流体的化学属性更换对应耐腐、耐温的软管，无需对泵体本身做特殊防护处理。

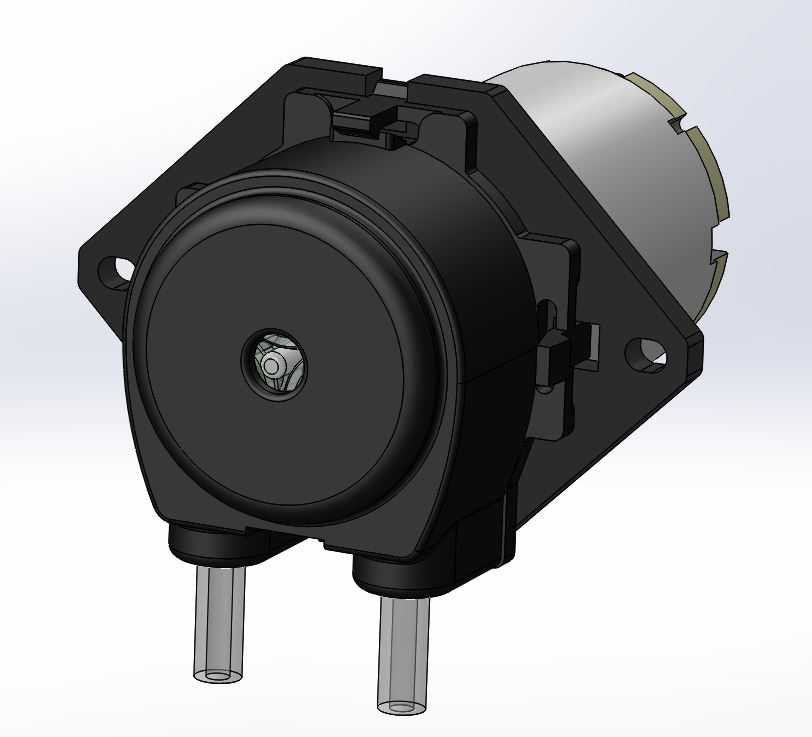

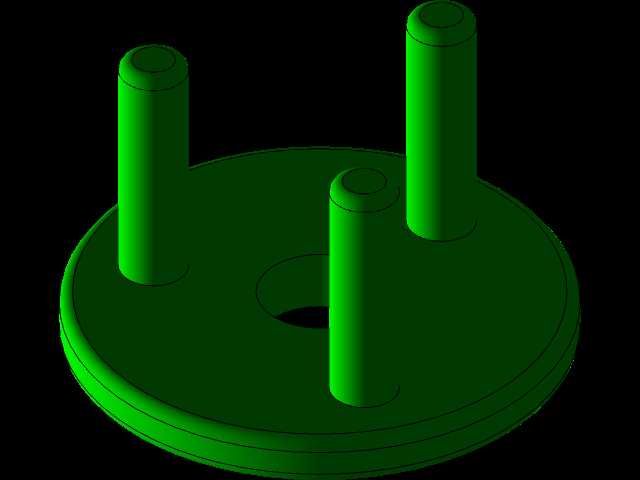

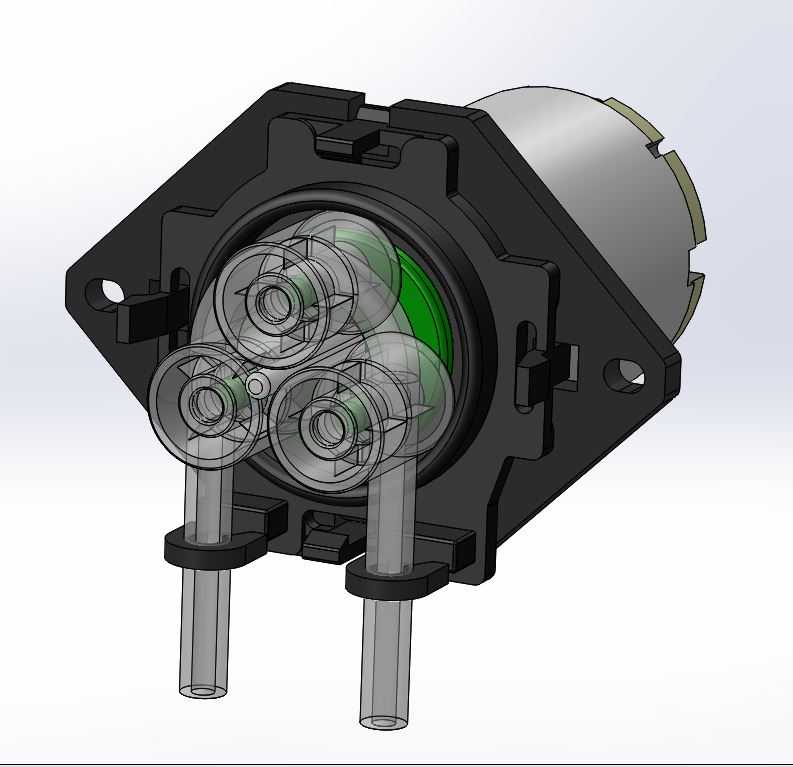

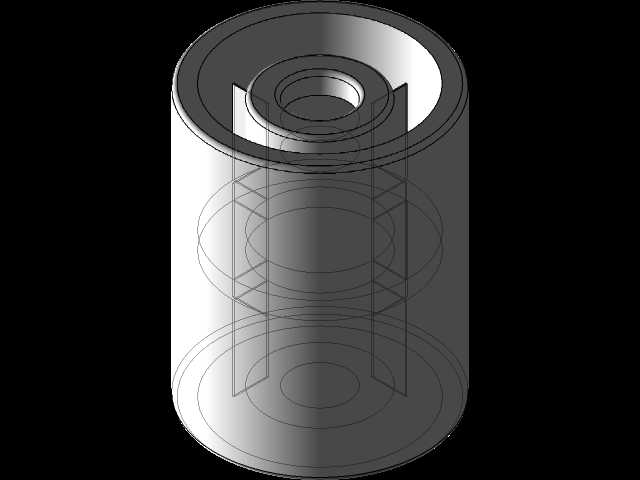

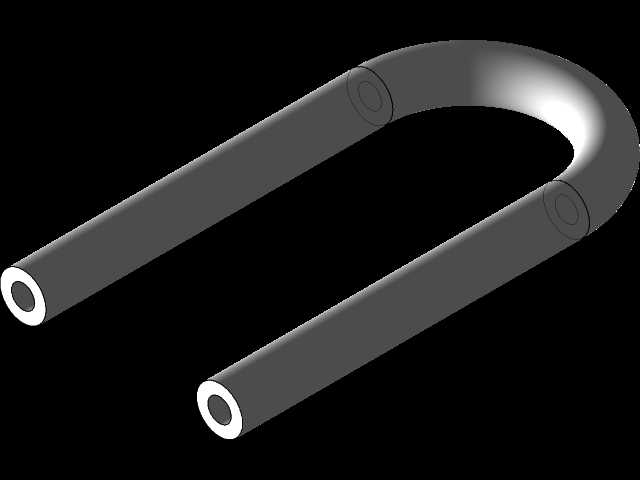

从功能特性来看，该款蠕动泵集成了驱动电机与泵头结构，无需额外搭配传动连接组件，整体结构紧凑，泵头采用对称式安装固定耳设计，两个带安装孔的固定支耳分布在泵体两侧，可直接通过螺丝固定在设备安装面板上，安装定位便捷，不需要额外设计定制安装支架。泵头正面为圆形压轮舱结构，中心设置转子定位轴，内部压轮沿圆周均匀分布，运转时压轮沿软管外壁匀速滚动，依次挤压软管形成连续的密闭流体腔，推送流体向出口方向流动，停转时压轮对软管保持挤压密封状态，可有效防止流体倒流，不需要额外加装止回阀结构。泵体下方设置两个平行的软管接插端口，端口内径适配常用的小口径柔性软管，软管直接插入即可完成管路连接，不需要额外的管接头密封配件，拆装更换软管十分便捷，日常维护仅需定期更换磨损的输送软管即可，维护成本极低。

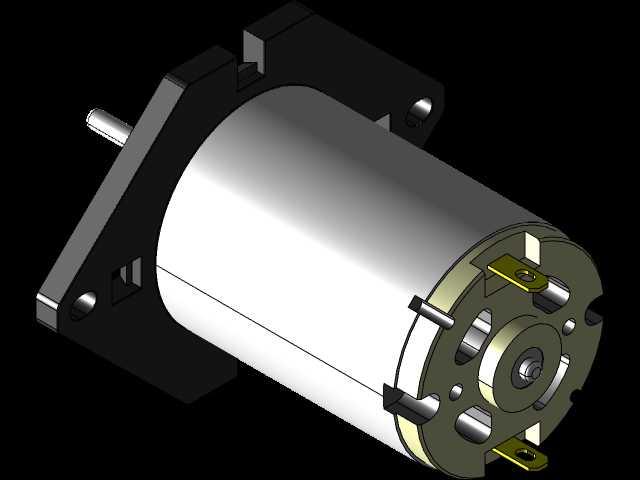

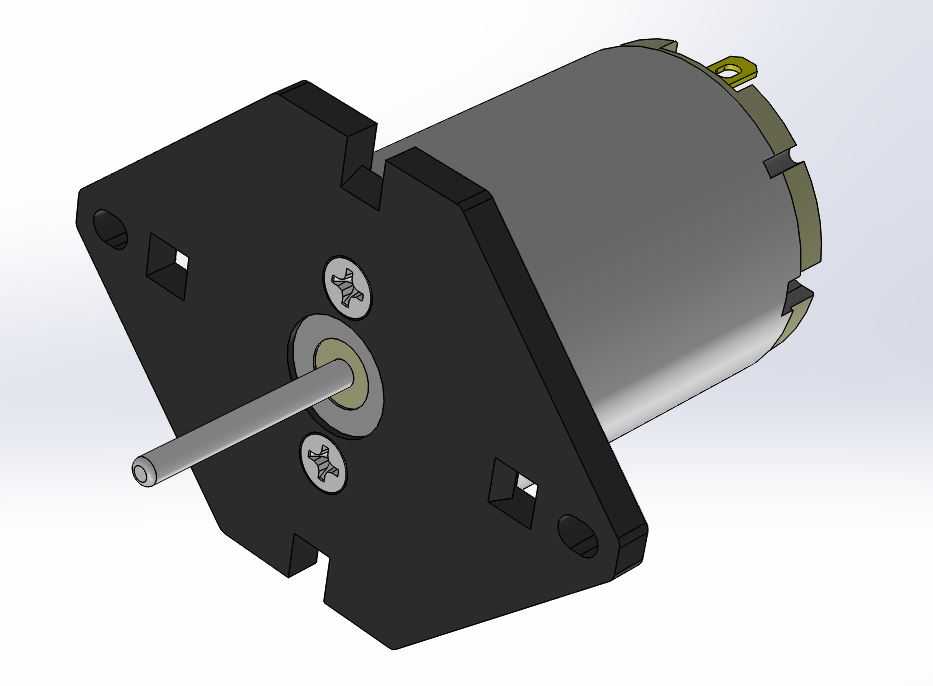

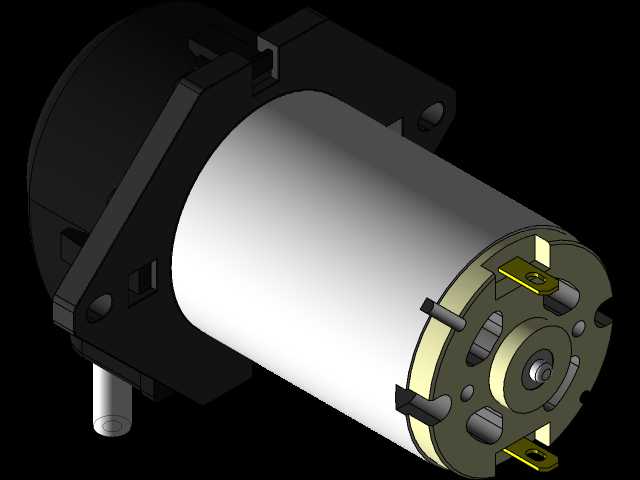

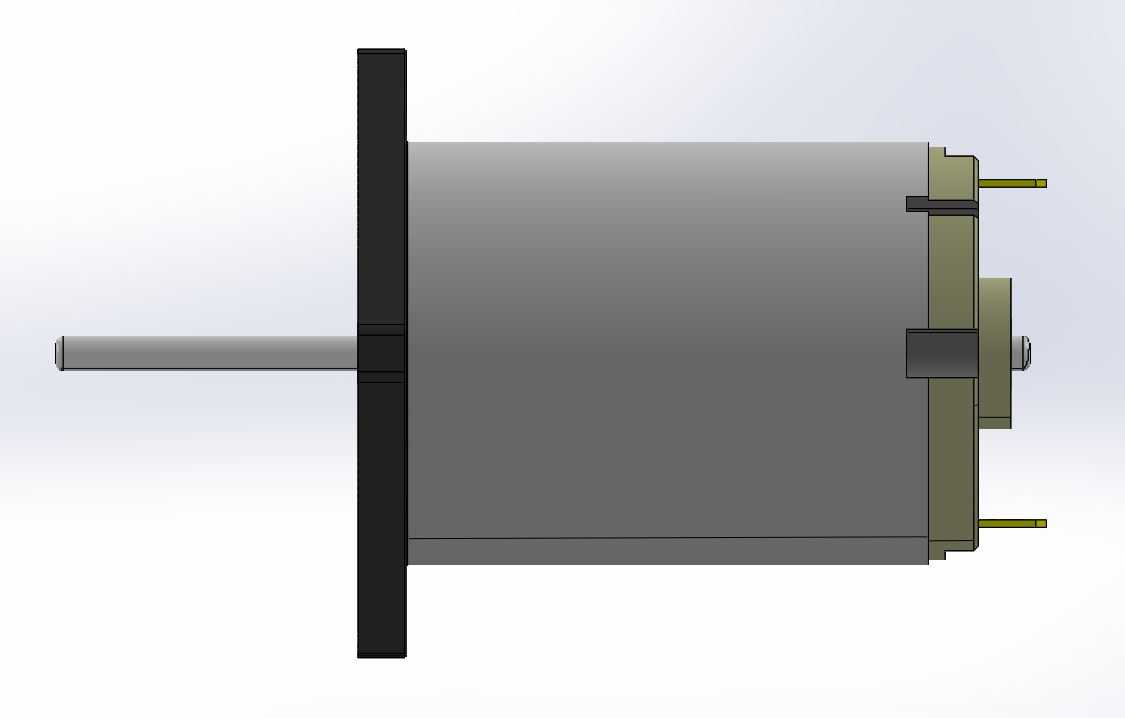

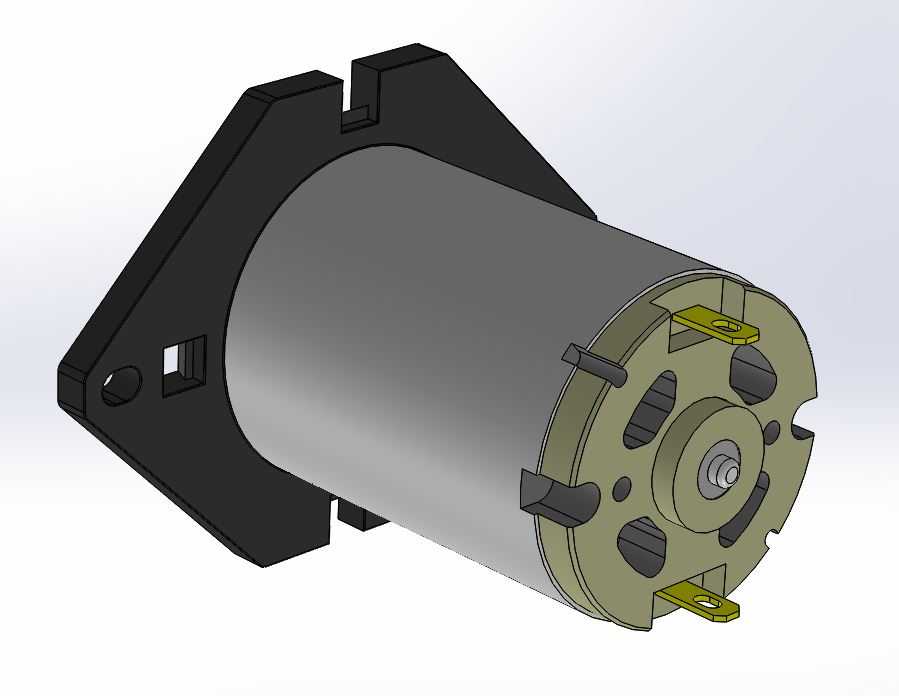

设计过程中优先考虑了小型化集成需求，将驱动电机与泵头直接同轴连接，省去了中间传动齿轮或皮带结构，既缩小了整体体积，也降低了传动过程中的噪音与能量损耗，电机外壳与泵头壳体采用卡扣加定位柱的连接方式，装配工序简单，适合批量生产组装。安装边界方面，整体结构的外轮廓无突出的尖锐结构，固定支耳的安装孔间距适配常规小型设备的安装面板开孔尺寸，泵体下方的管路接口预留了足够的软管弯曲空间，不会出现软管弯折堵死的问题，整体占用安装空间小，可嵌入到紧凑的小型设备内部，不会占用过多的设备内部布局空间。泵体外壳采用硬质耐磨工程塑料材质，既保证了结构强度，也降低了整体重量，同时具备一定的耐化学腐蚀能力，可适配多数常规弱酸弱碱流体的输送场景，压轮采用低摩擦材质，运转过程中对软管的磨损小，可有效延长软管的使用寿命，降低日常维护的频率。
