Arduino巨型R3扩展原型电路板

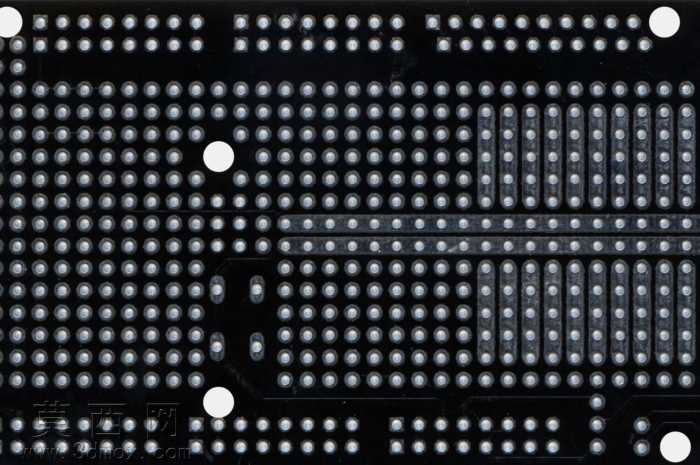

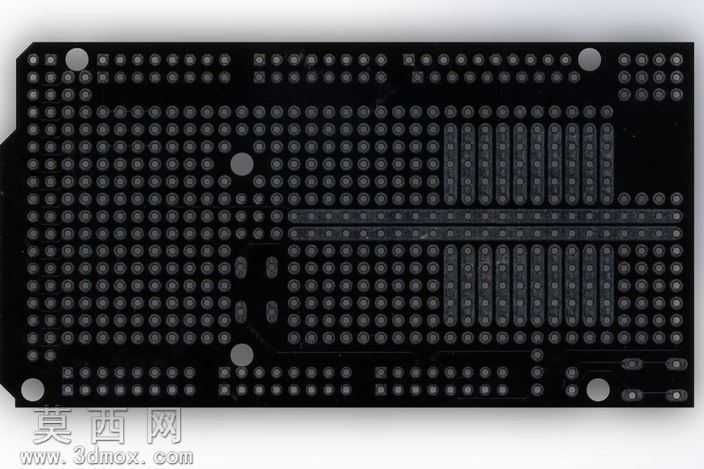

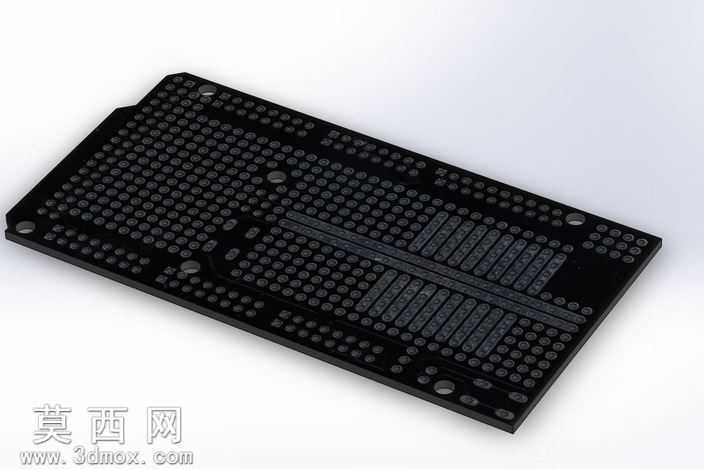

本作品为适配Arduino平台的巨型R3扩展盾板三维模型，建模阶段以实际硬件的实物扫描参考为基准，严格还原原型板的整体外形轮廓与板上各类结构特征。建模过程中首先完成PCB基板的主体构建，精准复刻基板的圆角矩形外形、边缘定位安装孔的位置与孔径，确保板件的整体尺寸与实际硬件完全匹配，可直接用于开发项目的装配干涉校验。针对板上密集排布的面包板插孔区域，采用阵列化建模方式还原每一个插孔的排布间距、孔径大小与区域划分，区分数字接口区、模拟接口区、电源接口区的插孔排布差异，还原插孔区域的规整矩阵布局，同时还原板上预留的排针插槽位置、插槽的长度与引脚间距，确保与Arduino主控板的对接结构完全匹配。材质渲染阶段，基板采用哑光黑色PCB材质，还原真实电路板的哑光磨砂质感，板上的导电走线区域做细微的金属光泽处理，插孔内壁做浅灰色金属质感区分，板上的定位固定孔做金属化孔的质感表现，整体渲染效果贴近实物的视觉观感。结构设计上还原了原型板的双层板结构特征，板上的各类标识区域预留对应位置，边缘的安装孔位做沉边处理还原实际加工特征，板上的元件避让区域做精准的凹陷处理，确保模型可用于3D打印验证、开发项目的结构装配模拟。建模过程中同步参考了实际硬件的安装孔位扫描数据，对板上的固定孔位置、排针对接位置做反复校准，确保模型的装配精度符合电子开发项目的使用需求，后续将随着实物扫描数据的完善持续更新模型细节，补充板上丝印标识、小型元件的细节特征，让模型的还原度进一步提升，可直接用于开源硬件项目的结构展示、装配验证与教学演示场景。
