Deltran DPT-100血压压力传感结构

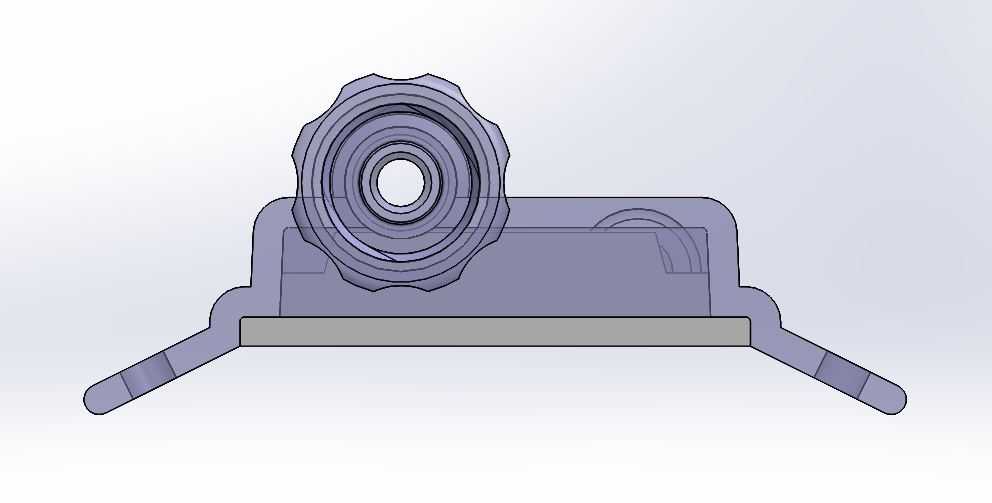

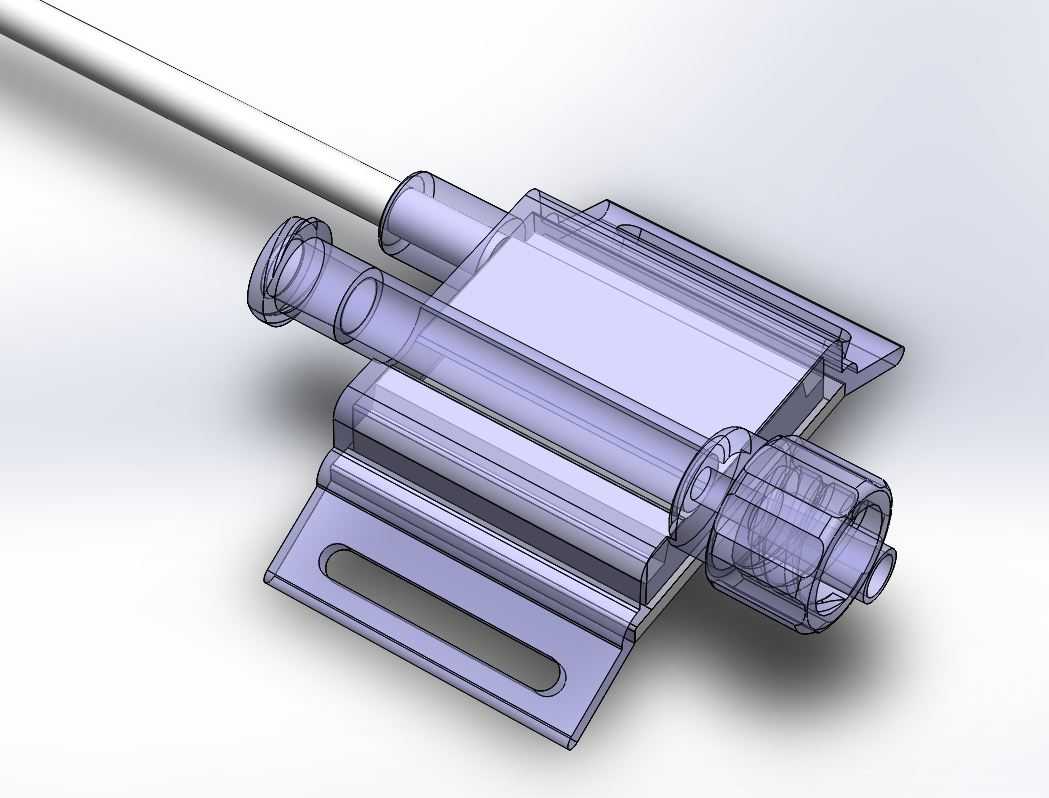

　　在医用生命体征监测设备的流体压力检测链路里，这类压力传感部件承担着将管路内流体压力信号转换为可采集电信号的核心作用，常见于有创血压监测、体外循环管路压力检测等临床场景，直接和医用输液、测压管路对接，是监护设备获取实时压力数据的前端核心元件。从结构设计来看，主体采用半透明壳体包覆内部传感芯体的方案，既可以直观观察内部是否存在积液、气泡等异常工况，也能为内部精密的传感芯体提供足够的防护，避免外界磕碰、药液侵蚀影响检测精度。主体侧面伸出的多组管路接头采用标准鲁尔接口规格，能够和临床通用的医用测压管路直接插拔对接，不需要额外转接头件，接头处做了阶梯式止退结构，插接到位后可以承受常规管路拉扯力，不会在临床使用过程中出现松脱漏液的问题。

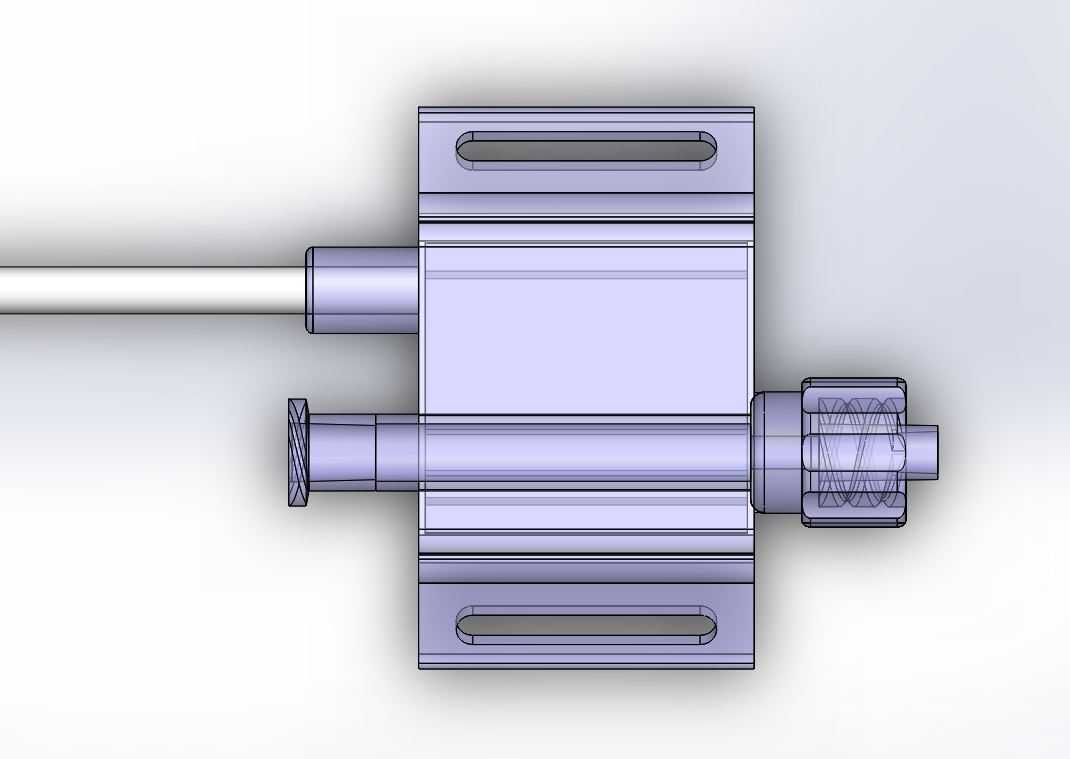

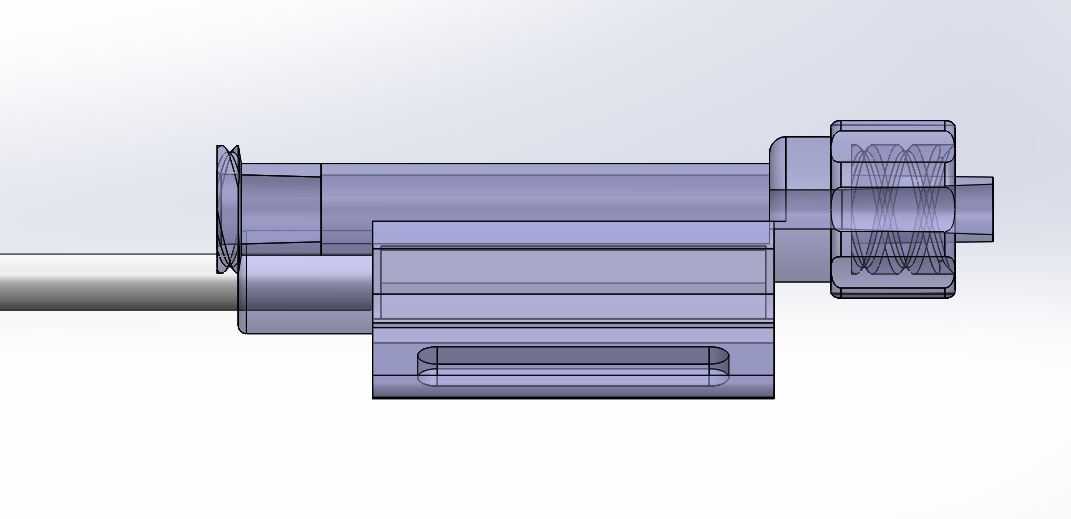

　　底部的安装支架采用带长圆孔的折弯钣金结构，长圆孔的设计预留了足够的安装调节余量，在设备内部装配时，可以根据周边管路走向、安装板的孔位偏差灵活调整固定位置，不需要额外加工适配孔位，支架和主体壳体之间采用卡扣式连接，装配时不需要额外紧固件，拆解维护时可以直接分离壳体和支架，提升后期维护效率。设计过程中优先考虑了临床使用的实际需求：管路接头的朝向做了错位排布，多根管路对接时不会出现接头干涉的问题，线缆引出方向和管路接口方向垂直排布，布线时可以顺着设备侧壁走线，不会和测压管路产生交叉缠绕。壳体的棱角位置全部做了圆弧过渡处理，避免装配或者临床操作时尖锐棱角划伤操作人员或者刮破管路外壁。从安装边界来看，

　　整体结构的外轮廓尺寸适配常规监护设备的内部安装空间，主体厚度控制在较小范围内，不会占用过多设备内部的走线空间，支架的固定孔位间距符合医用设备内部安装的通用尺寸规范，可以直接替换同规格的其他型号压力传感器，不需要重新设计安装结构。在流体通路设计上，内部的流道采用平滑过渡结构，没有直角拐角或者滞流区域，避免药液或者血液在流道内残留形成血栓或者药液沉积，影响压力检测的准确性，流道的通径匹配常规测压管路的内径，不会因为通径突变造成压力传递延迟，保证监测数据的实时性。传感芯体的安装位置做了密封隔离设计，流体仅在指定流道内流动，不会接触到内部的电路部分，避免漏液造成电路短路故障。线缆引出位置做了防弯折护套，

　　长时间使用过程中反复弯折线缆也不会出现线芯断裂的问题，适配设备内部布线时的弯折需求。这类传感部件的结构设计需要兼顾检测精度、装配便利性、临床使用安全性三个核心维度，在建模过程中需要重点把控管路接头的配合尺寸、安装支架的形位公差、壳体密封面的平面度要求，任何一个尺寸偏差都可能造成临床使用时的漏液、检测不准、安装干涉等问题。实际选型应用时，需要确认管路接口的规格匹配性、安装支架的固定孔位是否适配设备内部安装板、线缆长度是否满足布线需求，同时要考虑壳体材质的医用兼容性，确保接触药液或者血液的部分符合医用材料的相关要求。
