大型设备安装用液压式机器调平支撑装置

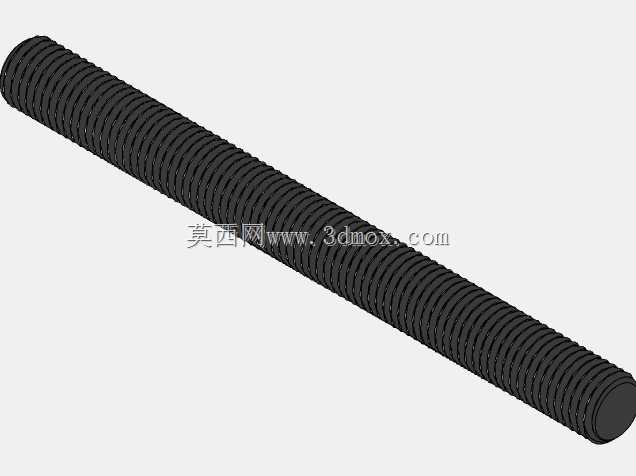

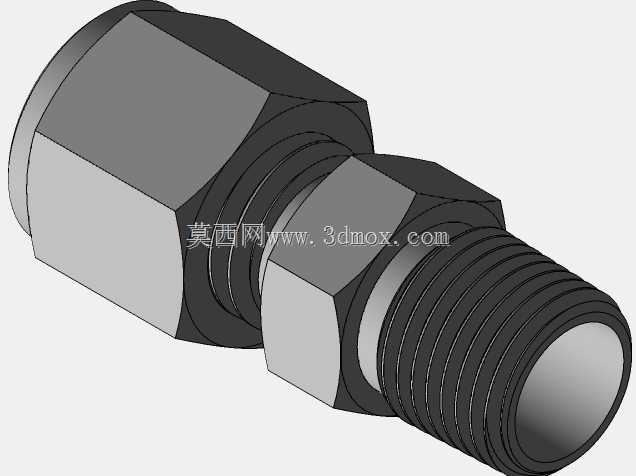

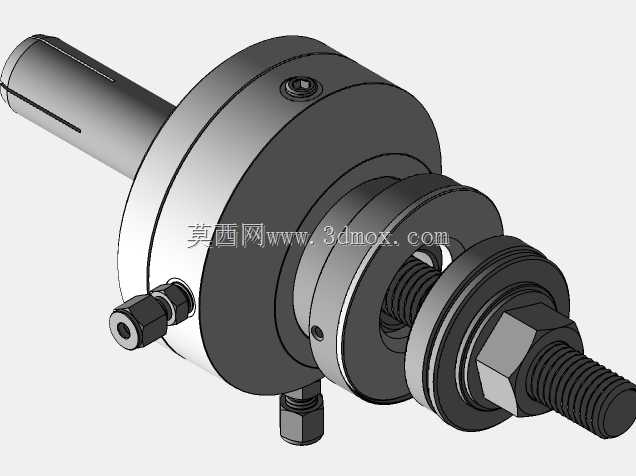

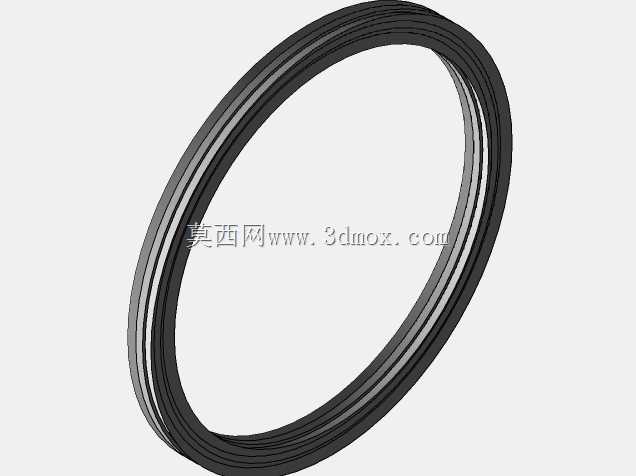

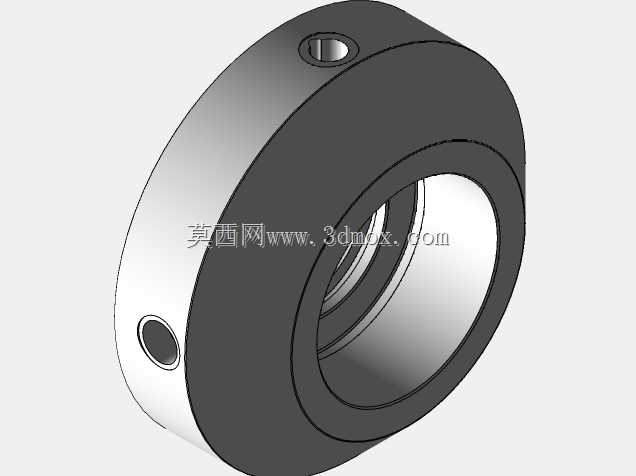

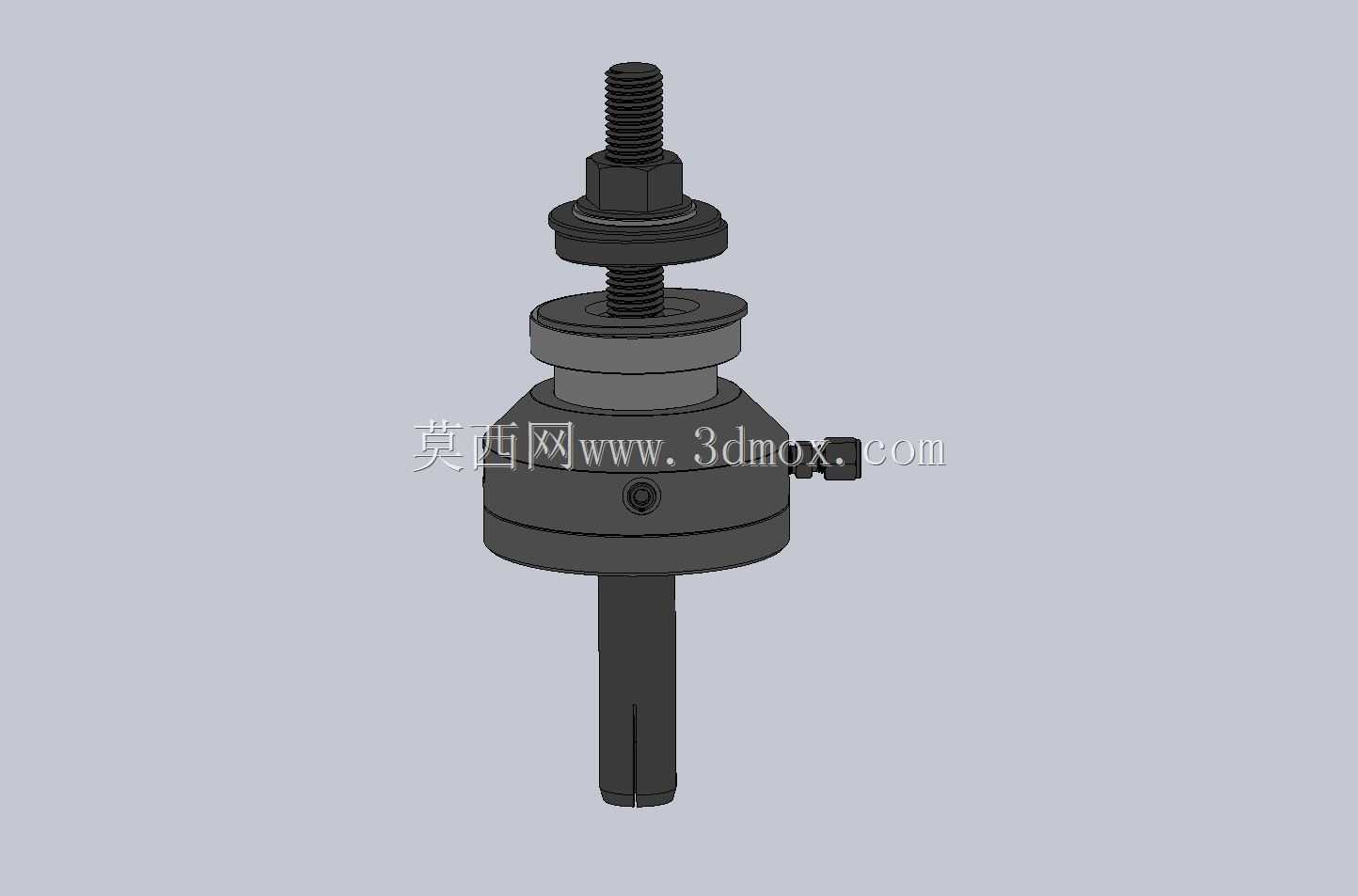

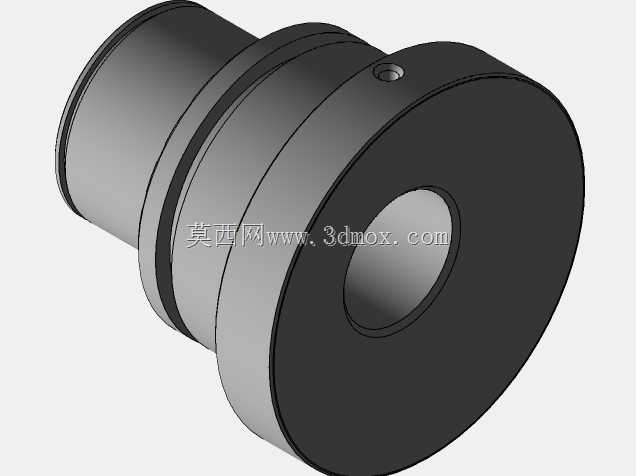

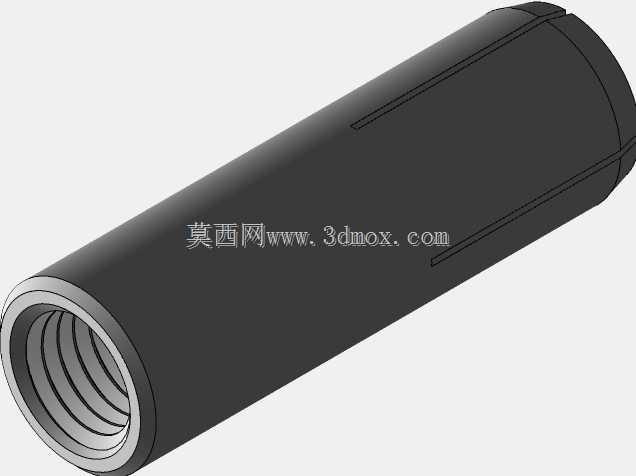

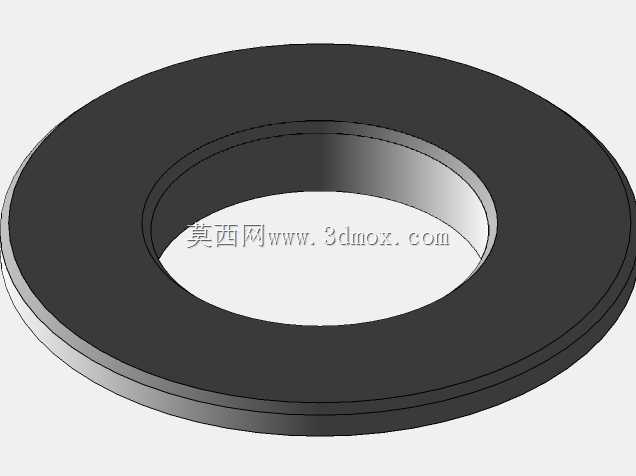

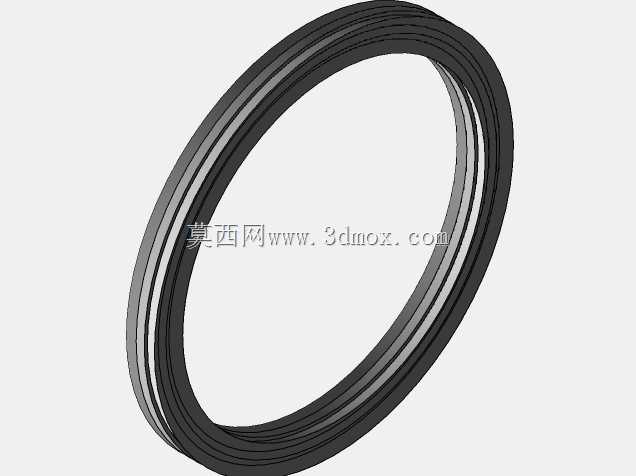

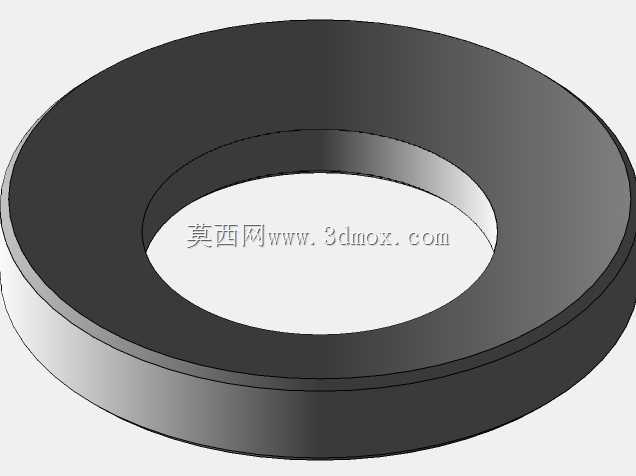

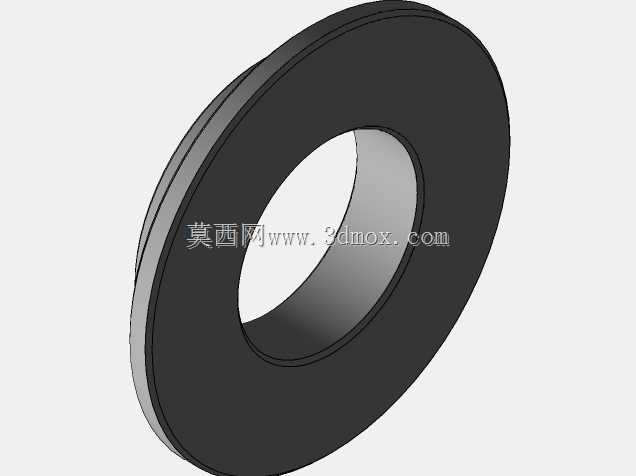

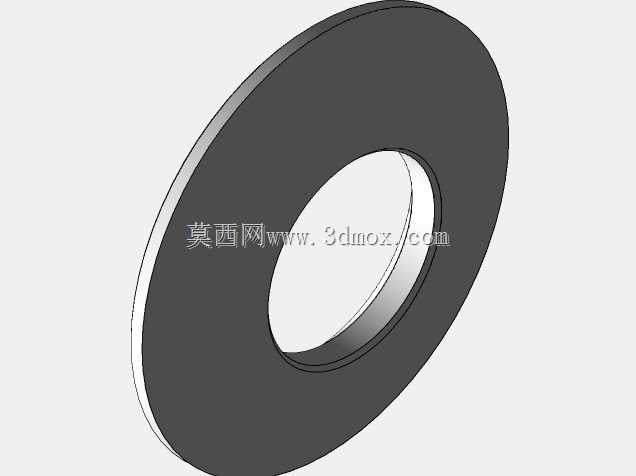

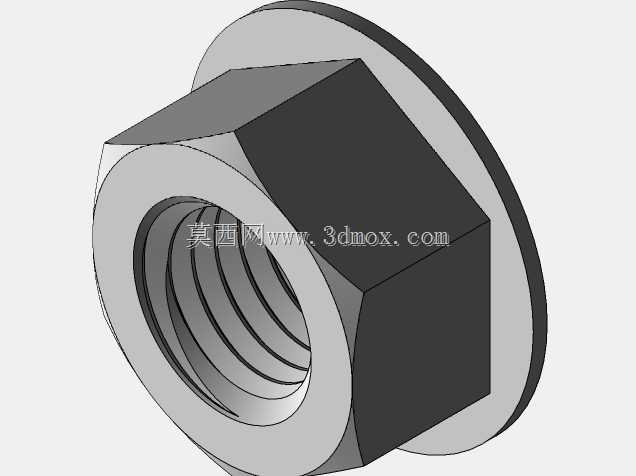

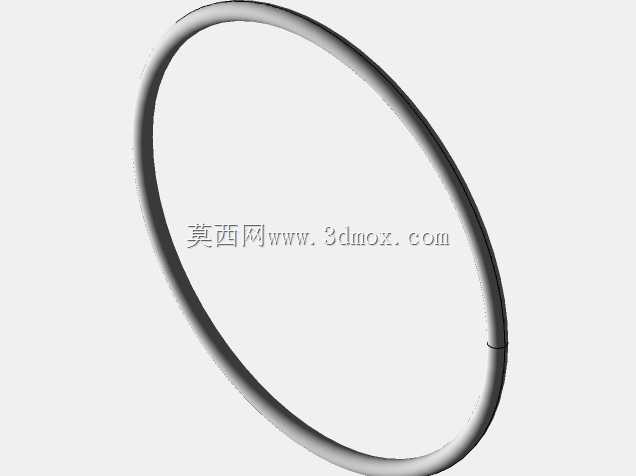

在重型工业设备、大型精密加工机床、重型工程机械的现场安装与就位作业中，设备基础的水平度校准是决定设备后续运行精度、使用寿命与生产稳定性的核心前置工序，传统的垫片叠加调平、刚性螺栓支撑方案，不仅需要反复拆装调整垫片厚度，作业效率极低，还容易因支撑点受力不均导致设备底座形变，在设备长期运行受振动、载荷冲击影响后，还容易出现支撑点移位、水平度超差的问题，严重时甚至会导致设备核心运动部件磨损加剧、加工精度不达标的情况。这款液压式机器调平装置，正是针对大型重型设备安装调平的痛点设计的专用支撑调平部件，可适配百吨级以内各类重型工业设备的安装调平需求，能够在不反复拆装设备地脚的前提下，快速完成多点位的同步水平校准作业。该装置整体采用立式同轴结构设计，上部为带标准细牙螺纹的调节拉杆，配套锁紧螺母与承压垫片，可直接与设备底座的地脚安装孔适配连接，中部为集成液压容腔的主体缸体结构，侧面预留液压接口可直接与手动高压泵等液压源连通，下部为带开缝结构的锚固插杆，可插入设备基础的预留锚固孔内完成定位固定，整体结构紧凑，径向安装尺寸仅需匹配常规M20-M30规格的地脚安装孔即可，轴向安装高度可根据设备底座与基础面的间隙灵活适配，无需额外加工定制安装基座。在功能设计上，该装置采用液压同步顶升与机械锁紧结合的结构逻辑，作业时可将多台调平装置分别布置在设备底座的各个预设支撑点位，统一接入液压源后完成系统排气，同步加压即可让所有支撑点的调平柱塞完全伸出，将设备平稳抬升脱离基础面，此时可通过外部辅助千斤顶对偏重的点位进行预调整，完成初步水平校准后，即可锁紧各个调平装置的液压回路，通过上部的锁紧螺母向下施压完成机械锁止，无需额外的扭矩扳手反复校核锁紧力，依靠装置自带的旋转垫圈结构即可自动补偿基础面与设备底座的微小几何缺陷，让每个支撑点的受力保持均匀，避免局部应力集中。完成调平锁止后，即可拆除外部液压源与辅助千斤顶，整个调平流程相比传统垫片调平可缩短70%以上的作业时间，即便后续设备运行过程中出现水平度偏移，也可重新接入液压源快速完成二次调平，无需重新撬动设备、拆装地脚螺栓，大幅降低设备运维阶段的校准成本。该装置的缸体采用高强度合金结构钢整体锻造加工，密封件选用耐高压耐老化的液压专用密封材质，可长期承受重载下的静载荷与设备运行带来的动态振动载荷，不会出现泄压下沉的问题，可广泛应用于重型机床、大型冲压设备、发电机组、重型注塑机等各类对安装水平度有较高要求的工业设备安装场景。
