三吨手动液压压力机结构设计方案

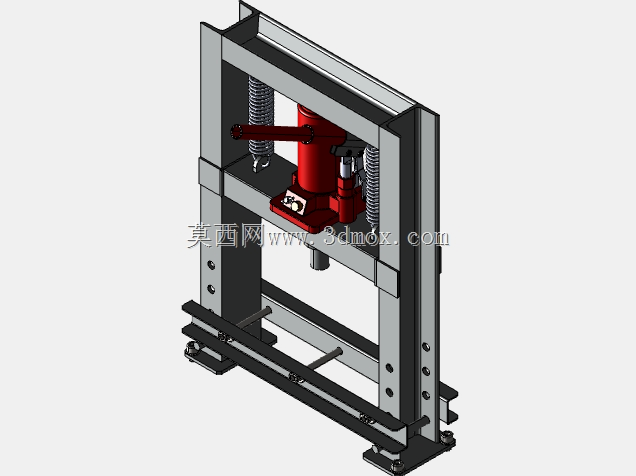

　　在小型五金维修、零部件压装、小批量钣金冲裁作业场景里，这类集成液压瓶式千斤顶的手动压力机，是车间工位上出镜率极高的通用工装设备，不需要外接动力源，靠人力操作即可完成常规压装、校直、冲切工序，尤其适合零散维修、小作坊加工、教学实训这类没有集中液压动力供给的场景。整套设备的受力框架采用双立柱开式结构，两根平行的型钢立柱作为主要承载构件，上下两端通过横梁连接形成封闭受力回路，底部的工作台面预留了T型槽安装位，可根据加工需求更换不同的夹具、冲模、压头配件，开式的正面操作空间没有多余遮挡，工件上下料、对位调整都能在正面直接完成，操作视野足够开阔。

　　核心的施压单元直接采用成熟的3吨液压瓶式千斤顶作为动力输出部件，没有额外设计独立的液压泵站、管路系统，靠千斤顶自带的手动压杆驱动柱塞往复运动建立油压，输出端的压头垂直向下运动，最大输出压力可达到3吨，完全覆盖小型轴承压装、薄钢板冲裁、轴类零件校直、小过盈配合件装配的受力需求。两侧立柱上配套安装了复位弹簧，当千斤顶卸压回程时，弹簧的拉力会带动活动横梁自动回到上限位，不需要人力手动抬升压头，减少操作中的多余动作。设计时首先核算了框架的受力变形量，双立柱选用的型钢截面在3吨额定载荷下，立柱的弯曲变形量控制在0.2mm以内，保证压装过程中压头的垂直度不会因为框架变形出现偏移，避免压装工件出现偏载、啃伤的问题。

　　活动横梁和立柱之间采用间隙配合的导向套，导向长度足够覆盖全行程，压头下行过程中不会出现侧向摆动，保证施压时的力线始终和工作台面垂直。安装边界上，设备整体的占地面积不足0.5平方米，底部预留了地脚螺栓安装孔，可以直接固定在水泥工作台或者型钢支架上，不需要额外做复杂的基础施工，设备总重量控制在单人可借助简易工具移位的范围，方便根据车间工位调整摆放位置。实际使用中，这类手动压力机的操作门槛极低，不需要专业的液压设备操作培训，普通钳工经过简单讲解即可上手，压装过程中可以通过手动压杆的下压速度精准控制压头的进给速率，对于过盈量较小的精密零件装配，能很好地控制压入力度，避免压力过大损坏工件。

　　和电动压力机相比，这套结构没有电机、电控元件，日常维护只需要定期给千斤顶补充液压油、给导向套加注润滑脂即可，故障率极低，在潮湿、多粉尘的维修车间环境里也能稳定工作，不会因为电气元件受潮、进尘出现故障。框架的上下横梁都做了加强筋设计，在承受偏载载荷时，横梁的局部变形量不会超出允许范围，即使压装时工件没有放在工作台中心位置，也不会出现框架焊缝开裂、立柱变形的问题。千斤顶的安装位置做了可调设计，后期如果需要更大的施压行程或者更高的额定压力，只需要更换对应规格的瓶式千斤顶即可，不需要重新加工整套框架，具备很强的改装拓展性。工作台面的高度设计符合人体站立操作的舒适区间，操作时不需要弯腰或者抬臂过高，长时间重复压装作业也不容易产生操作疲劳。两侧的复位弹簧刚度经过匹配，既可以在卸压时顺利带动活动横梁回程，又不会在施压过程中产生过大的反向阻力，保证手动操作时的力感适中。压头的连接部位采用标准的锥孔接口，可以快速更换不同形状的压头，比如平压头、V型压头、冲裁模座，适配不同的加工需求，不需要额外制作转接配件。
