双柱式手轮驱动垂直升降调节装置

　　在工业管路系统的阀门配套调节场景、小型工装夹具的工位高度适配场景中，这类垂直调节结构的应用覆盖度极高，不同于常规直连式阀杆调节结构，该装置采用双平行立柱作为导向承载单元，将手轮驱动的调节端与下方执行端通过双层板式结构分隔开，既可以适配安装空间存在分层阻隔的工况，也能避免调节操作端直接接触管路侧的介质传导温度，在蒸汽管路、腐蚀性流体管路的减压阀配套场景中，这种结构能有效降低操作端的安全隐患。

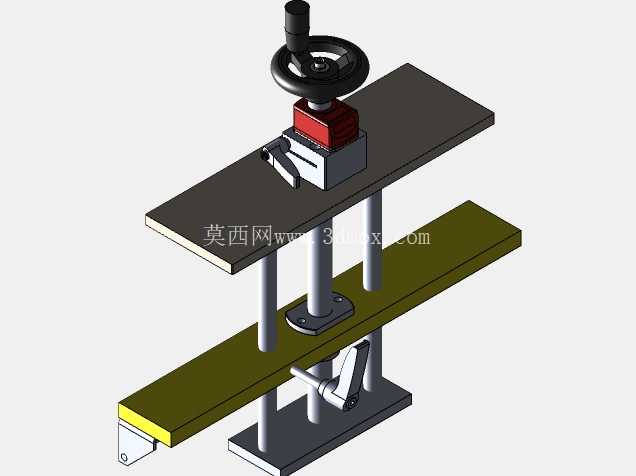

　　从结构设计逻辑来看，顶部的手轮采用防滑轮缘结构，手轮中心设置定位凸台，与下方的红色传动箱体配合，传动箱体内部集成丝杠螺母副，将手轮的旋转运动转化为垂直方向的直线位移，传动箱体通过螺栓固定在上层安装板的顶面，上层板为平整矩形钢板结构，三个安装孔位分别对应两根导向立柱与中心传动丝杠的穿过位置，安装板边缘做倒角处理，避免装配过程中划伤操作人员。两根导向立柱采用等直径光轴设计，表面做硬化处理降低滑动摩擦损耗，立柱上端与上层板通过锁紧螺母固定，下端穿过下层安装板后固定在底部的安装基座上，底部基座为矩形平板结构，设置四个沉头安装孔，可直接通过螺栓固定在设备机架或者混凝土基础台面上，安装时需要保证两根立柱的平行度公差控制在0.1mm/m以内，避免升降过程中出现卡滞。

　　下层安装板为橄榄绿色涂装的矩形钢板，板上对应导向立柱的位置设置直线轴承衬套，衬套与立柱为间隙配合，保证下层板可以沿着立柱做顺畅的垂直滑动，下层板的侧面设置摇臂式锁紧手柄，当调节到目标高度后，扳动锁紧手柄可以通过偏心结构将衬套抱紧在导向立柱上，实现位置锁定，避免工况振动导致的位置偏移。中心传动丝杠的下端通过法兰盘与下层板的顶面中心位置连接，法兰盘上设置四个均布的连接螺栓，可根据实际负载需求更换不同直径的丝杠规格，丝杠的导程选用5mm规格，手轮每旋转一圈，下层板的垂直位移量为5mm，既可以保证调节的精度，也不会因为导程过小导致调节效率过低。

　　在实际选型应用中，该结构的安装边界需要重点关注：上层安装板的平面尺寸决定了操作端的安装空间，需要预留出手轮旋转的操作半径，避免手轮与周边设备构件发生干涉；下层安装板的底面到基座顶面的最小距离为闭合状态高度，最大伸出高度为完全开启状态高度，选型时需要确认实际工况需要的调节行程是否在该结构的行程范围内，该结构的有效调节行程为200mm，可覆盖绝大多数减压阀开度调节、小型工装工位高度调节的需求。不同于电动调节结构，该手轮驱动的垂直调节器不需要外接电源或者气源，完全依靠手动操作，适合在无动力源的野外管路站点、防爆要求较高的化工车间场景中使用，结构本身没有复杂的电子元件，后期维护只需要定期给导向立柱和丝杠涂抹润滑脂即可，维护成本极低。在三维建模过程中，该结构的所有配合面都按照实际装配公差做了间隙预留，导向立柱与衬套的配合公差选用H7/g6，丝杠与螺母的配合公差选用H7/e8，既保证运动顺畅，也不会因为间隙过大导致调节过程中出现晃动，所有的连接螺栓孔位都按照国标紧固件尺寸做了对应设计，可直接导出工程图用于生产加工。
