汽车蓄电池接线端子紧固卡箍结构

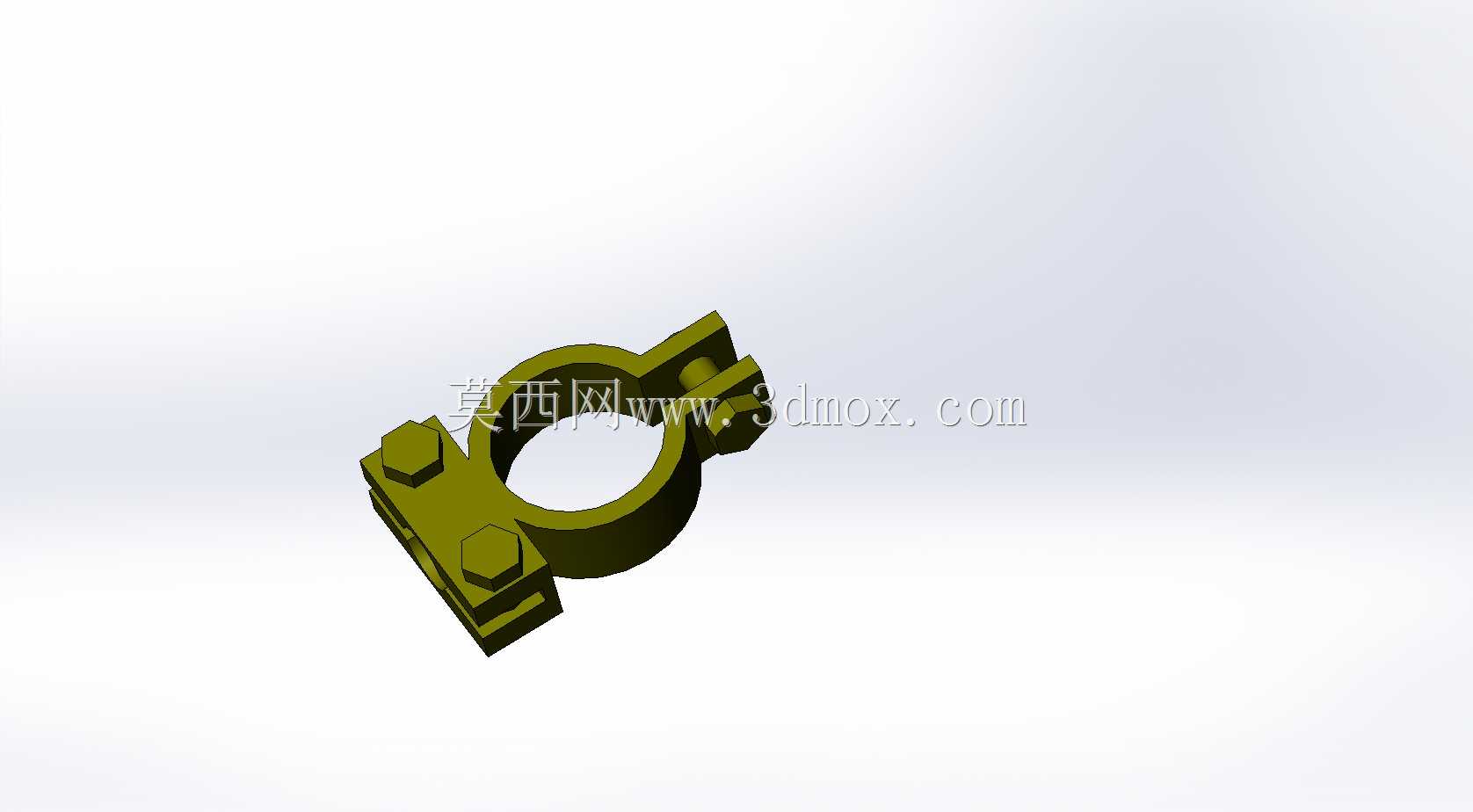

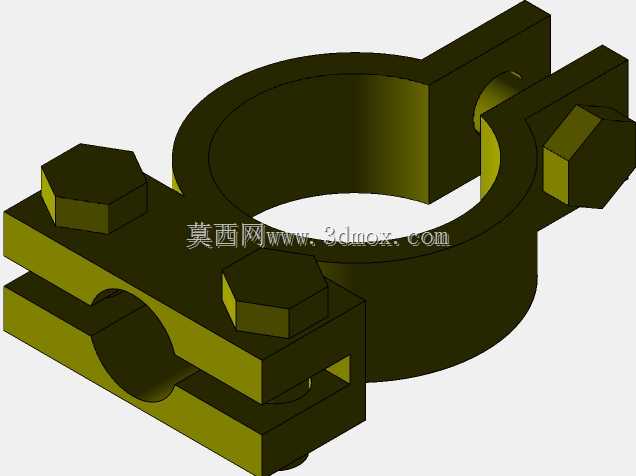

该结构件主要应用于乘用车辆、商用车辆的车载蓄电池接线端场景，是车载低压电气系统中实现线束与蓄电池极柱可靠连接的核心紧固部件，承担着固定线束端子、保障导电接触稳定性、避免行车振动导致接线松脱的关键作用，适配常规规格的车用铅酸蓄电池极柱安装需求。在实际车载工况中，车辆行驶过程中会持续产生来自路面颠簸、发动机运转的多维度振动，若蓄电池接线端固定不牢，极易出现接触电阻增大、接线打火、供电中断等故障，轻则导致车载用电设备工作异常，重则引发车辆熄火无法启动、线路过热起火等安全隐患，这款卡箍结构正是针对这类工况痛点设计的专用连接部件。从功能特性来看，该卡箍采用环抱式抱紧结构，环形主体可完整套在蓄电池圆柱形极柱外侧，两侧延伸的紧固平台预留了标准紧固件安装位，通过拧紧配套的六角紧固件即可逐步收窄环形开口直径，对极柱产生均匀的径向抱紧力，既可以保证卡箍与极柱金属表面的充分贴合，降低接触电阻保障大电流导通能力，又能提供足够的轴向锁紧力，抵御行车过程中的振动冲击，避免卡箍沿极柱轴向松脱移位。在设计思路上，这款卡箍优先兼顾了导电性能与结构强度，主体结构采用一体式成型设计，减少了拼接结构带来的电阻增量与结构薄弱点，环形内壁做了适配极柱锥度的微弧处理，安装后可与极柱表面形成面接触而非线接触，大幅提升导电接触面积；两侧的紧固凸台做了加厚处理，避免紧固件拧紧时出现结构变形、开裂的问题，同时凸台的安装孔位做了同轴度公差约束，保证紧固件安装后受力均匀，不会出现偏载导致的局部应力集中。从安装边界来看，该卡箍的环形内径适配市面主流车用蓄电池的标准极柱尺寸，整体外形紧凑，安装后不会与蓄电池周边的盖板、线束护板产生干涉，紧固操作空间充足，使用常规扳手即可完成安装与拆卸，后期维护更换无需特殊工装；卡箍的接线端预留了线束端子的压接固定位，可适配不同线径的车载主供电线束，满足不同排量车型的蓄电池供电导通需求，整体结构没有冗余设计，在满足结构强度与导电性能的前提下尽可能压缩了零件体积与材料用量，适配车载零部件紧凑化的布置要求。
