皮带传动式离心通风机组结构设计

　　这套带传动离心通风设备的三维结构，主要面向工业厂房通风换气、工艺设备排风除尘、环境温湿度调控类场景做适配设计，日常在车间焊烟排除、涂装线废气抽排、物料气力输送的风源端都能见到同类结构的应用。区别于直联式风机的紧凑设计，这套结构采用皮带轮传动的布局，核心是为了灵活匹配不同工况的转速需求——当现场需要调整风压风量参数时，无需更换电机或叶轮，仅通过调整主从动皮带轮的直径比就能实现转速调节，适配不同管路阻力的工况，后期运维时更换皮带的操作难度也远低于拆解直联结构的密封组件。

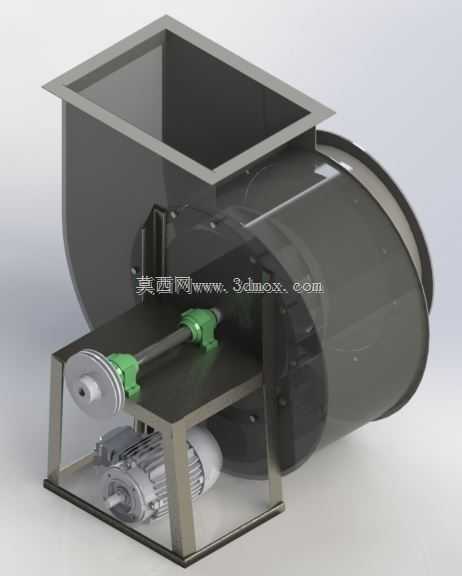

　　从结构布局来看，设备整体分为上部蜗壳风室、中部传动支架、下部动力舱三个功能段，上部进风口采用方形法兰接口设计，法兰边预留了标准螺栓孔位，可直接对接方形通风管道或者现场加装的调节风阀，出风口为蜗壳侧出的圆形接口，适配常规圆形螺旋风管的连接尺寸，安装时不需要额外做异形转接件就能完成管路对接。中部的传动支架采用型钢焊接框架结构，两根平行的传动轴通过带座轴承固定在支架台面上，轴承座选用了常见的外球面剖分式轴承座，安装时可通过调整座体位置校准传动轴的同轴度，避免运行时出现轴系跳动引发的振动问题，主动端皮带轮连接下部的异步电机，从动端直接伸入蜗壳内部连接离心叶轮，皮带外侧预留了防护罩的安装位，建模时已经留出了护罩的安装孔位，避免后期加装时出现结构干涉。

　　设计过程中优先考虑了现场安装的边界条件，下部电机安装板做了长圆孔调节结构，安装时可通过调整电机在底板上的固定位置张紧三角皮带，不需要额外加装张紧轮结构，简化了整体的零件数量。机架底部预留了地脚螺栓的固定孔位，孔位尺寸适配常规10号槽钢的设备基础间距，现场做混凝土基础或者安装在型钢支架上都能直接对位固定。蜗壳部分采用薄板折弯焊接的结构建模，内壁做了圆弧过渡处理，减少气流在壳体内的湍流损失，叶轮采用后向式叶片结构，对比前向叶片运行效率更高、噪声更低，适合长时间连续运行的工业通风场景。

　　做结构建模时特意校核了各部件的安装间隙：传动轴穿过蜗壳的位置预留了密封件的安装空间，可根据输送介质的特性加装毡圈密封或者气密封结构，避免输送含尘气流时粉尘从轴隙泄漏到传动段；电机与机架底部预留了足够的接线空间，常规的电机接线盒可以顺利完成线缆接驳，不会被机架型钢挡住操作空间；皮带轮的外侧空间预留了足够的操作距离，后期更换皮带时不需要拆解蜗壳或者支架主体，仅需拆下皮带护罩就能完成操作，大幅降低运维的拆解工作量。

　　针对不同的应用场景，这套结构还预留了参数调整的冗余：如果用于输送含腐蚀性气体的场景，可将蜗壳、叶轮的材质从普通碳钢替换为不锈钢或者玻璃钢，安装接口尺寸不需要做任何调整就能通用；如果用于高温烟气排风场景，可在轴承座位置加装散热叶轮，传动轴位置增加隔热套结构，避免高温传导至轴承和电机端引发部件过热损坏。整体结构没有采用特殊的非标定制件，所有紧固件、轴承、皮带轮、电机都选用工业领域的通用标准件，选型采购时不需要单独开模定制，既能控制制造成本，也能缩短设备的加工装配周期，适合中小批量的通风设备生产选型参考，建模时所有配合面都按照实际加工公差做了间隙预留，导出工程图后可直接用于生产下料，不需要再做额外的结构校核调整。
