200吨级压制作业用重型承载工作台

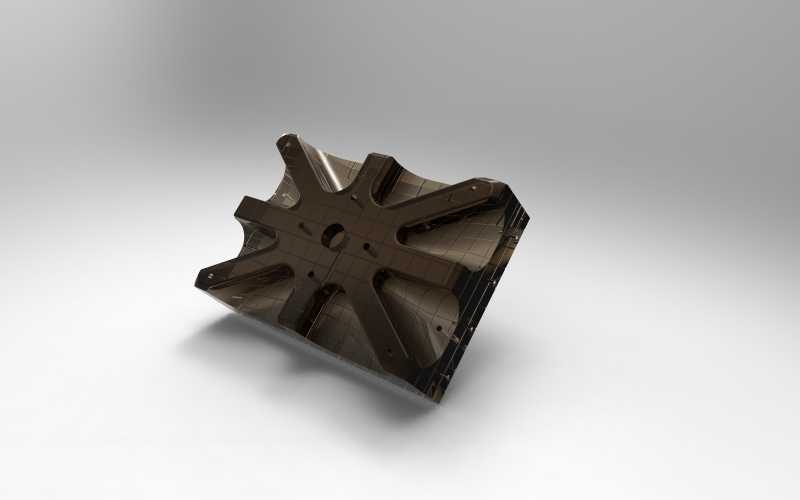

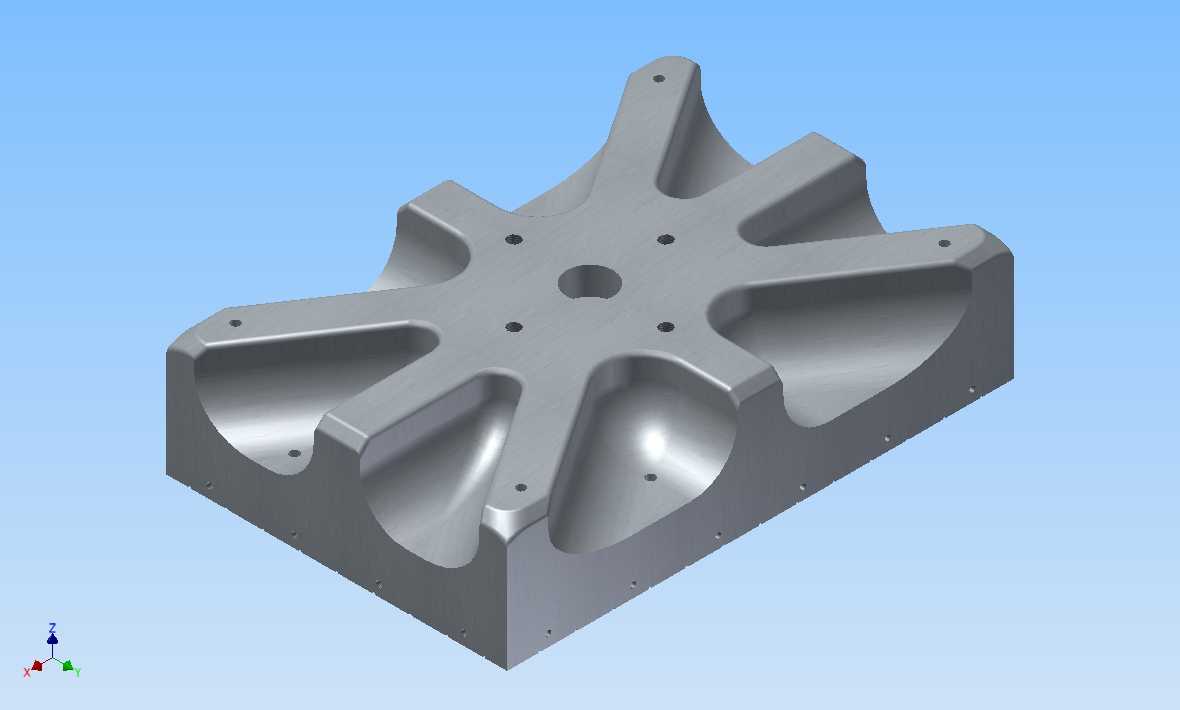

　　整体基体采用一体化铸造成型后做时效去应力处理，避免焊接结构在长期重载下出现焊缝疲劳开裂的隐患，台面中心设置的定位孔用于和压机底座的定位销配合，保证工作台安装后与压机滑块的同轴度控制在0.1mm/m以内，避免压制过程中出现偏载导致的模具损伤。台面辐射状分布的六条加强筋并非等厚设计，靠近中心承载区的筋板厚度比外缘区域厚15mm，这是因为有限元受力分析显示，中心区域承受的压应力是外缘区域的2.3倍，变厚度筋板设计可以在控制整体重量的前提下，将满载时的台面最大变形量控制在0.05mm以内，满足高精度压制的平面度要求。在重型锻压、粉末冶金压制、大吨位复合材料模压成型的生产场景中，承载工作台的结构刚性直接决定了压制工序的成品精度与设备运行寿命，这款适配200吨压制载荷的工作台，正是针对大吨位垂直压制工况的受力特点完成的结构设计。从实际工况的受力路径来看，压制过程中液压缸输出的垂直压力会通过上模直接传递到工件，再均匀传导至工作台表面，若工作台刚性不足，长期受交变重载会出现台面凹陷、边角翘曲甚至基体开裂的问题，因此设计阶段首先围绕载荷的均布传递做了结构优化。

　　每个筋板的外缘都设置了沉头安装孔，用于固定工位夹具或者模具定位块，孔位的分布间距统一按照120mm的模数设置，适配行业内通用的重型模具安装尺寸，不需要额外做转接板即可完成不同规格模具的快速换装。筋板之间的内凹曲面并非减重工艺槽，而是经过受力优化的应力释放结构，直角过渡的筋板交接处会出现明显的应力集中，在200吨满载工况下应力集中系数可达3.7，容易在长期交变载荷下出现疲劳裂纹，将交接处改为大圆弧过渡的内凹曲面后，应力集中系数可降至1.4以下，大幅提升结构的疲劳寿命。

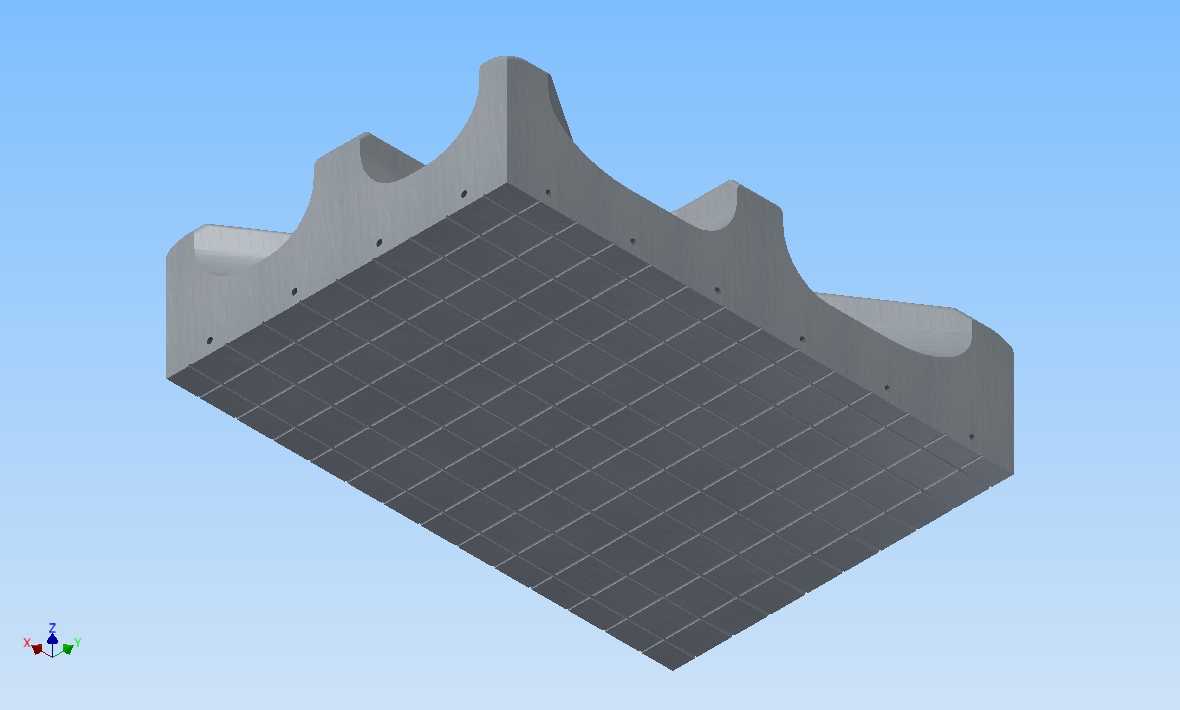

　　工作台的底部设置了一圈连续的安装贴合面，与压机底座的安装面配合时，需要通过塞尺检测贴合间隙，保证0.02mm塞尺无法塞入，避免安装面存在间隙导致压制时工作台出现微幅振动，影响工件成型精度。从安装边界来看，这款工作台的外缘尺寸适配200吨四柱液压机的工作台面安装空间，不需要对压机原有底座做任何改造即可直接替换原有工作台，整体高度控制在通用压机的闭合行程范围内，不会因为更换工作台导致模具安装高度不足。日常使用中，台面的平面度需要每3个月做一次检测，若长期压制偏心载荷的工件，需要缩短检测周期，当台面局部磨损量超过0.2mm时，需要通过平面磨床重新修磨台面，修磨后需要重新检测各安装孔的位置精度，避免孔位偏移导致模具安装错位。

　　和传统的平板式焊接工作台相比，这种辐射筋结构的承载能力提升了40%，同等载荷下的整体重量降低了22%，既减少了铸造环节的材料消耗，也降低了工作台安装时的吊装难度。在粉末冶金压制工况下，工作台的内凹曲面还可以起到收集散落粉末的作用，清理时只需要沿着曲面方向吹扫即可将残留粉末清理到工作台边缘，不会在筋板夹角处残留粉料堆积，减少日常维护的工作量。针对冷锻压制的大冲击载荷场景，基体材料选用ZG310-570铸钢，表面淬火硬度达到HRC42-48，能够承受模具反复压制带来的表面冲击，不会轻易出现压痕或者凹陷。每个安装孔的底部都做了锪平处理，保证固定螺栓安装后螺栓头完全贴合沉台表面，避免螺栓受剪切力断裂，所有孔位的位置度公差控制在±0.03mm，保证模具安装后的重复定位精度。
