F4U海盗船用磁电控制开关结构

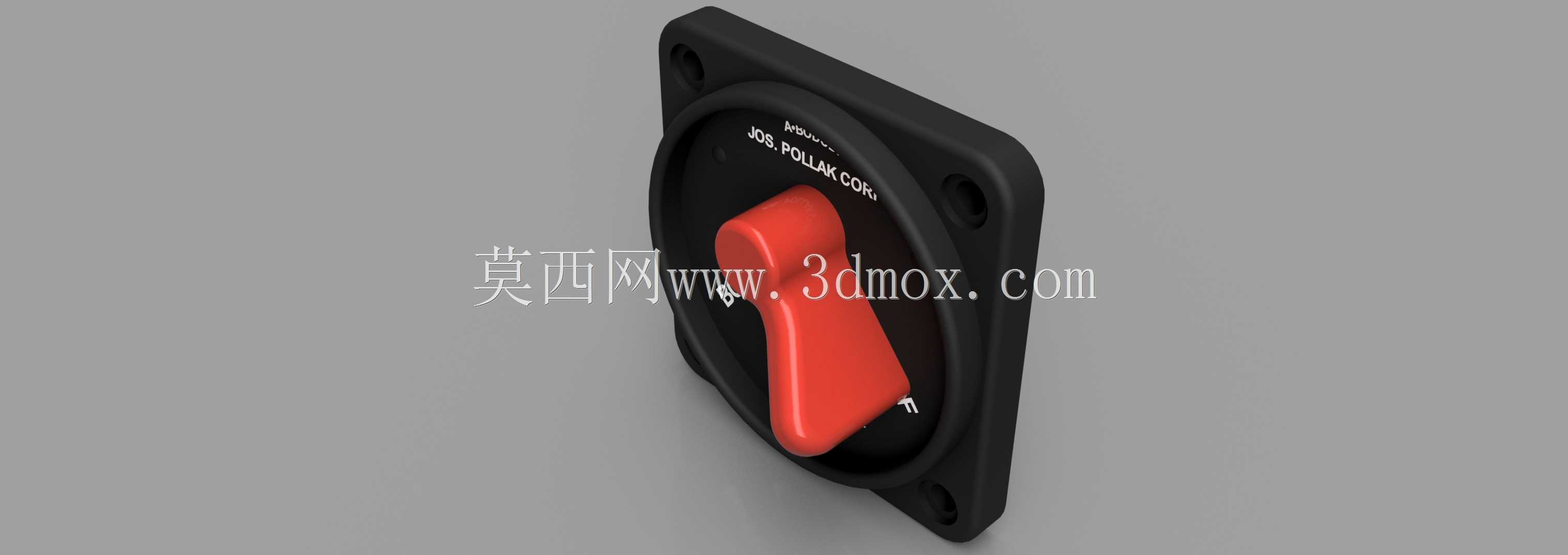

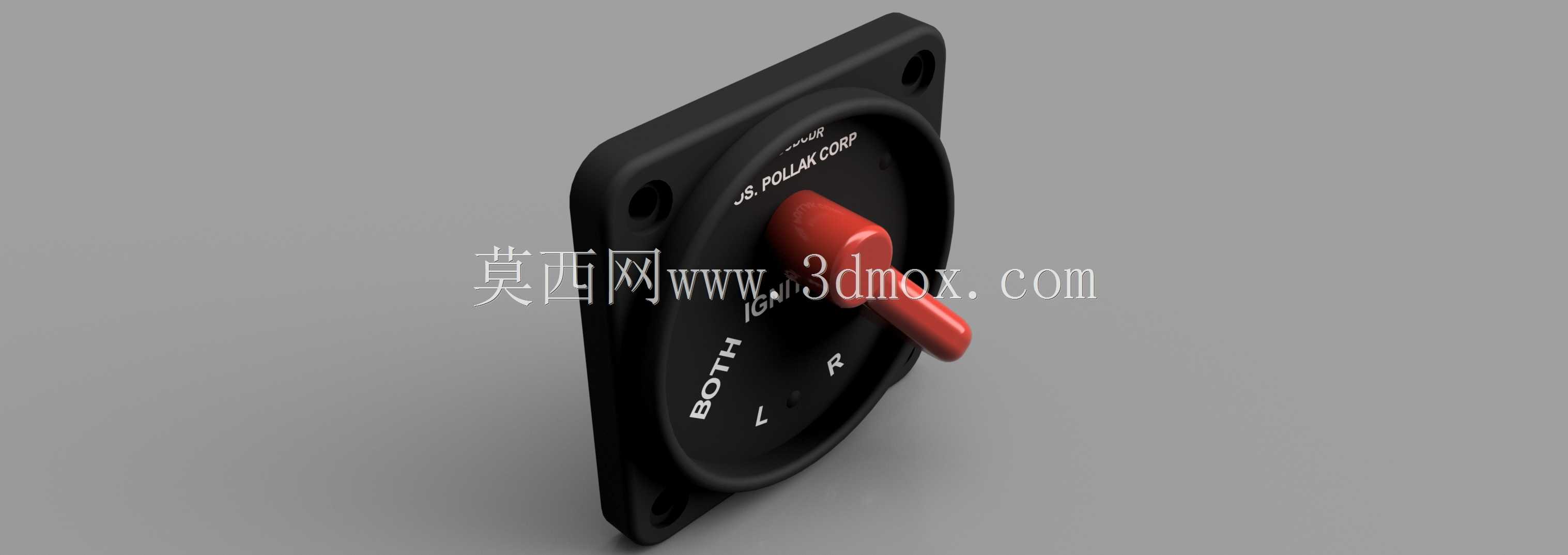

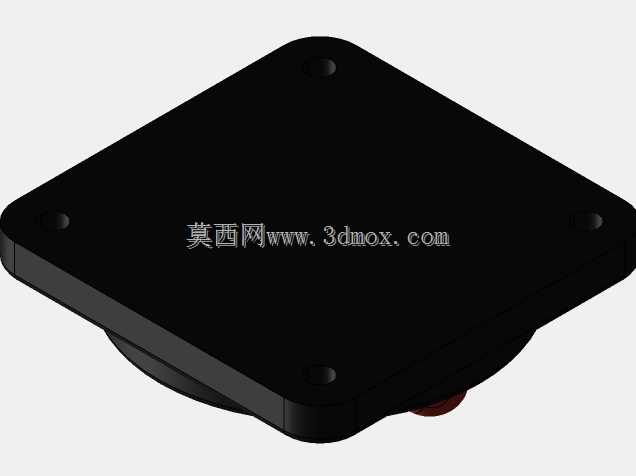

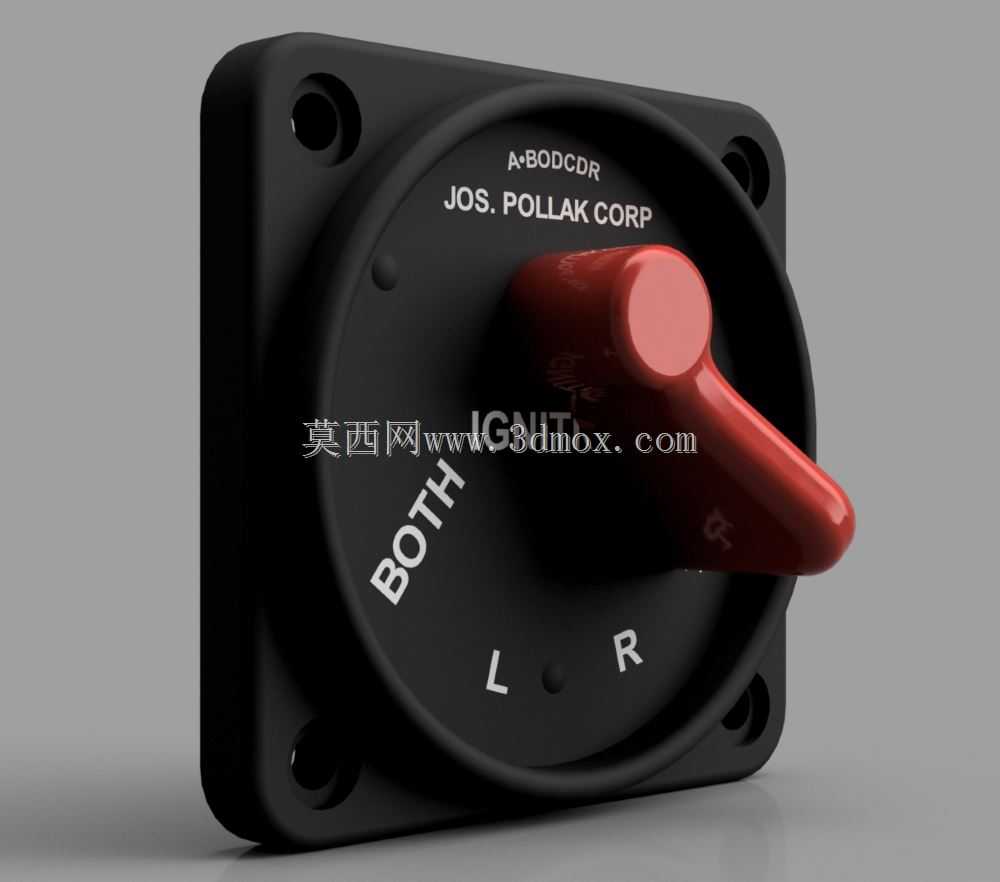

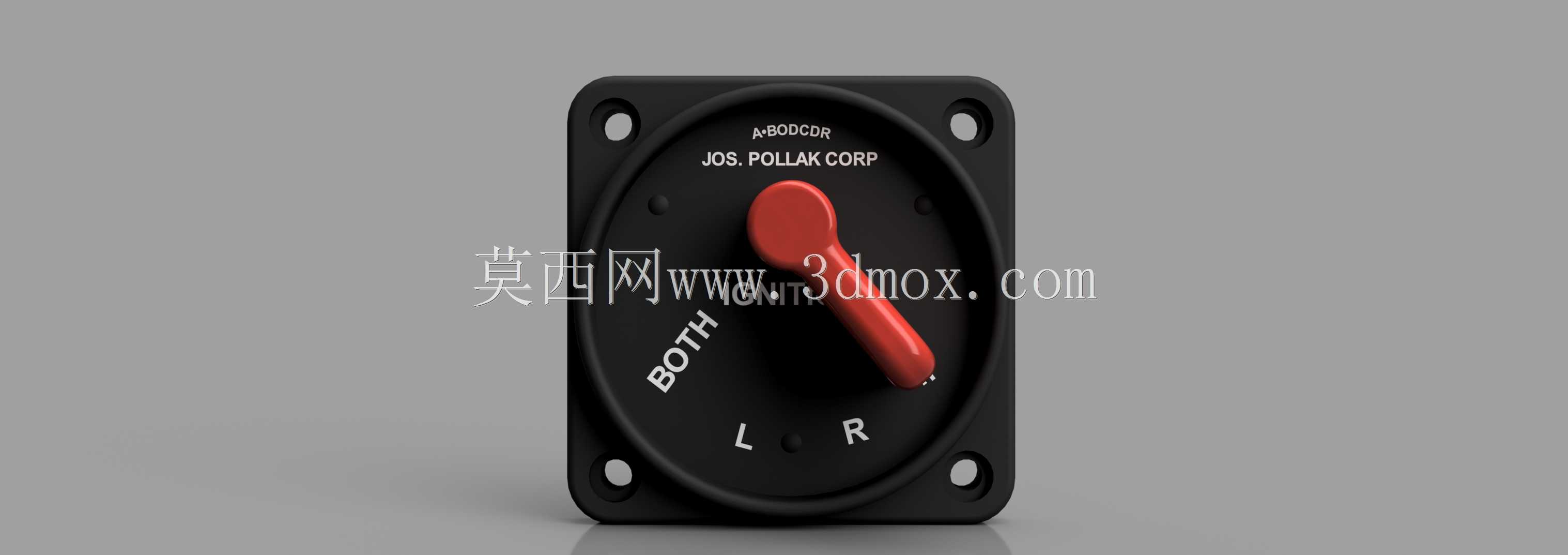

这款磁电开关是专为F4U海盗船配套设计的机载电气控制部件，主要应用于老式螺旋桨战机的机载磁电机回路控制场景，承担着机载点火系统的档位切换与通断控制核心功能，是战机点火启动、双磁电机工作状态切换的关键操作部件。在实际机载使用场景中，该开关安装在座舱操作面板的易操作区域，飞行员通过扳动红色操作手柄，即可在左磁电机、右磁电机、双磁电机同时工作三个档位间切换，满足战机地面试车检查单磁电机工作状态、空中飞行双磁电机同时供电点火、地面关停设备的不同使用需求，直接关系到航空发动机点火系统的工作可靠性，是保障战机动力系统正常运行的重要机载电气部件。从产品功能特性来看，这款磁电开关采用旋转式档位切换结构，依靠内部磁电触点的吸合与断开实现回路通断，具备明确的档位卡位手感，飞行员操作时无需目视观察即可通过手柄的阻尼反馈确认档位是否到位，避免空中操作时的误触与档位判断失误。开关本体采用方形法兰安装结构，四个角预留标准安装孔位，安装时可直接通过螺栓固定在座舱面板的预留开孔上，安装边界贴合老式战机座舱面板的安装尺寸规范，无需额外修改面板结构即可完成换装。在设计思路上，这款开关完全还原了实装部件的全比例结构，从外部的方形安装基座、红色绝缘操作手柄，到基座表面印刷的档位标识、厂商标识字符，都严格参照实物的结构比例进行建模还原，手柄的旋转角度、档位对应的触点位置、安装孔的中心距与孔径都完全匹配实物的尺寸参数，能够直接用于战机座舱的仿真还原、老式航空配件的复刻设计参考。开关的操作手柄采用醒目的红色绝缘材质设计，既符合机载电气部件的安全标识规范，也能让飞行员在复杂的座舱环境中快速定位开关位置，基座采用高强度黑色绝缘材质，具备足够的结构强度与电气绝缘性能，能够适应机载环境下的振动、温度变化等复杂工况，保证长期使用下的结构稳定性与电气可靠性。开关的档位标识清晰刻印在基座表面，L、R、BOTH三个档位分别对应左磁电机、右磁电机、双磁电机同时接通的工作状态，标识位置与手柄的旋转行程完全对应，操作逻辑清晰直观，符合机载设备的人机工程设计要求。
