19x8.5in规格五辐轮毂三维结构设计

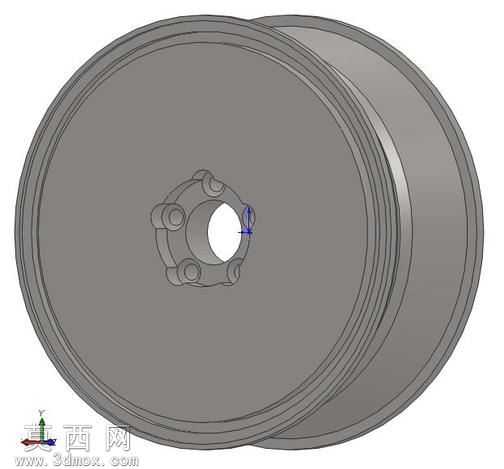

本作品为19x8.5in规格的五辐式轮毂三维结构设计，建模过程依托参数化三维设计软件完成，整体采用旋转特征作为基础建模逻辑，首先绘制轮毂的轴向截面轮廓草图，通过旋转凸台命令生成轮毂的基础回转基体，精准匹配19英寸轮辋直径、8.5英寸轮辋宽度的尺寸规格，保证轮辋部分的曲面曲率符合轮胎装配的密封要求。在中心安装位的结构设计上，通过拉伸切除、圆周阵列命令完成中心定位孔、螺栓安装凸台的特征构建，五个螺栓安装位沿中心孔周向均匀分布，凸台位置做了加厚处理以提升安装结构的结构强度，同时在凸台与轮辐衔接处做了平滑过渡圆角，避免应力集中问题。轮辐部分采用等厚五辐结构设计，通过草图绘制单根轮辐的截面轮廓后，沿轮辋径向方向做拉伸特征，再通过圆周阵列命令生成全部五根轮辐结构，轮辐与轮辋的衔接位置同样做了渐变过渡处理，既保证结构强度，也让整体造型更具流畅感。材质设定上，整体赋予哑光金属铝合金材质，调整材质的粗糙度、反射率参数模拟铸造铝合金的真实质感，渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现轮毂的曲面层次与结构细节，同时保留结构线框显示模式方便查看内部壁厚与衔接结构。设计过程中重点考量了轮毂的壁厚维度，通过编辑旋转特征的草图参数可快速调整整体壁厚，适配不同载荷需求的车型使用，轮辋部分的多层凸缘结构严格遵循民用轮毂的装配标准，保证轮胎安装后的贴合度与密封性，中心孔的尺寸参数适配常规乘用车的轴头规格，螺栓孔的位置度公差通过参数化约束保证装配精度，整体模型特征树逻辑清晰，所有尺寸均做参数化关联，可通过修改关键参数快速衍生不同尺寸、不同辐条样式的轮毂方案，为后续的结构仿真、加工生产提供精准的三维模型基础。
