简易易制挂车悬挂底盘结构设计

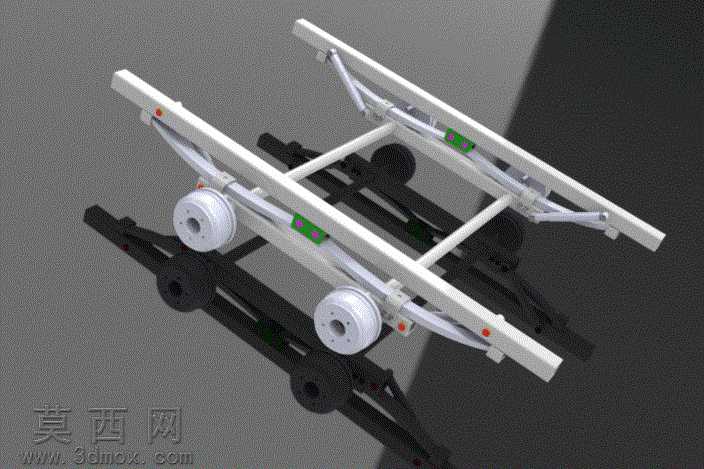

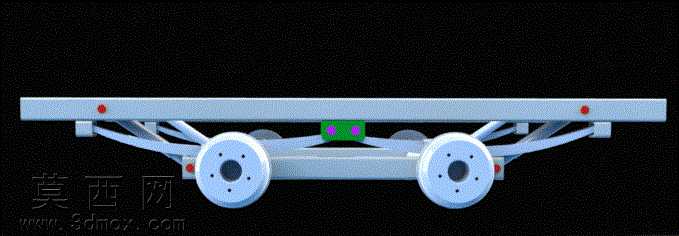

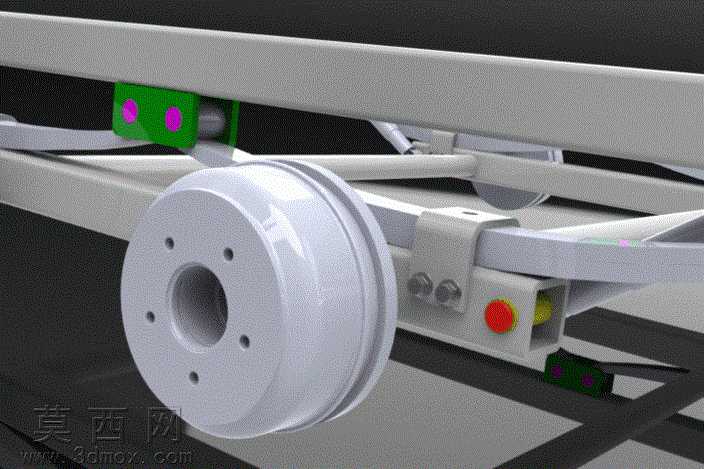

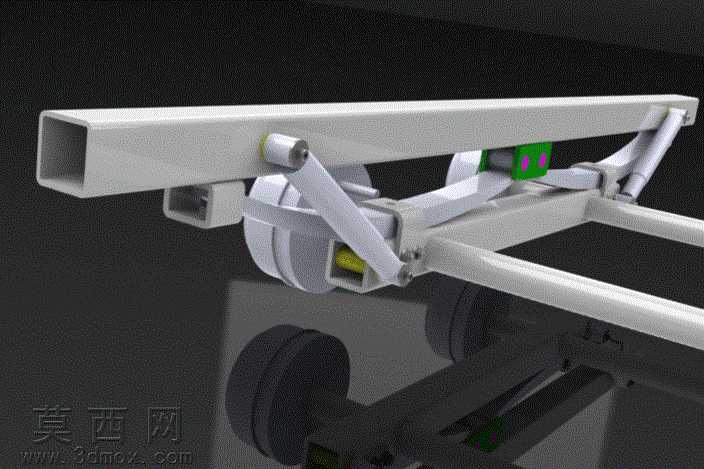

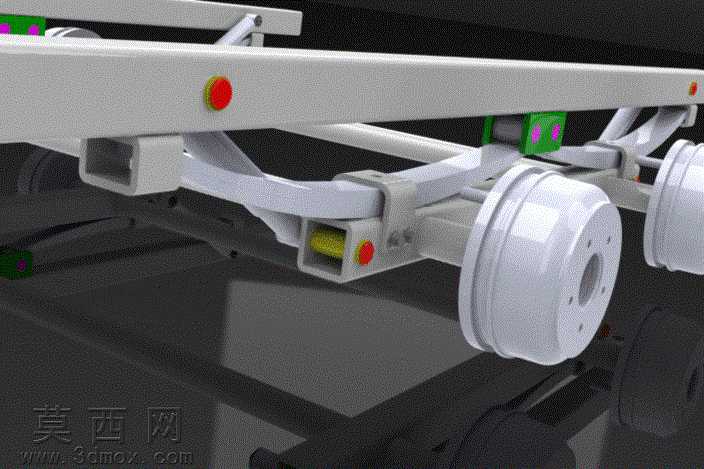

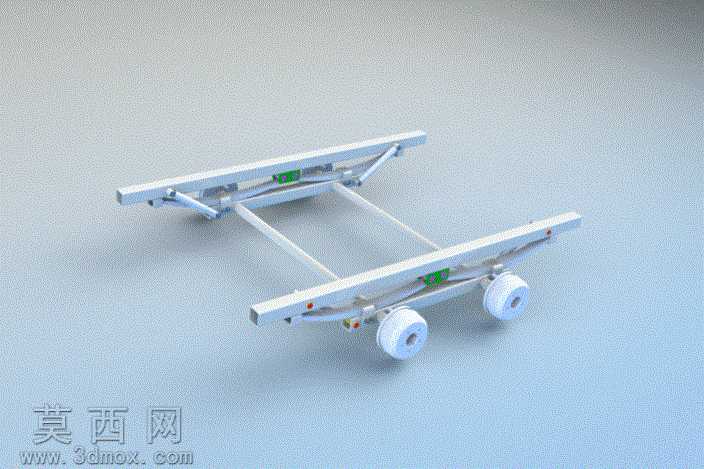

本作品为挂车悬挂底盘的迭代设计版本，采用三维参数化建模完成整体结构搭建，建模过程中优先遵循易加工、低成本的制造导向，对整体结构做了大量的共性化与对称化处理，大幅降低后续生产制造环节的开模成本、加工工序复杂度与装配难度。建模阶段从底盘的承载主梁开始搭建，两根平行布置的纵向承载梁作为整个底盘的核心受力基体，梁体采用等截面型材结构设计，无需复杂的变截面铣削加工，常规的型材切割、钻孔工艺即可完成主梁的单件加工。连接两根纵向主梁的横向支撑件采用等长直杆结构，两端与主梁的连接位置完全对称，连接件可实现批量标准化生产，无需针对左右位置做差异化加工，有效压缩零件生产的物料与工时成本。悬挂部分采用剪叉式弹性支撑结构，对称布置在底盘前后两端的轮组上方，结构件多为标准冲压件与铰接销轴组成，铰接点的位置经过参数化校核，保证轮组在受到路面冲击时，悬挂结构可以顺畅完成伸缩缓冲动作，同时对称的悬挂结构可实现前后、左右的零件通用互换，进一步降低备件储备与后期维护的成本。轮组部分采用简化的轮毂与轮胎装配结构，轮毂为对称回转体结构，可通过常规车削工艺快速加工，轮胎部分做了简化的外观建模处理，既保证渲染展示时的视觉真实感，也避免了过度复杂的胎纹建模拖慢整体装配体的运行效率。渲染阶段采用哑光金属材质赋予主梁与结构件，模拟钢制型材经喷砂防锈处理后的真实质感，轮组的轮毂采用亮面工程塑料材质，轮胎采用哑光橡胶材质，地面搭配浅灰色磨砂质感的展示平面，通过柔和的漫反射打光突出底盘的整体结构轮廓与铰接部位的细节，没有添加多余的装饰元素，让观看者可以清晰识别各个结构件的连接关系与布局逻辑。整个设计在保证悬挂底盘基础承载、缓冲行走功能的前提下，尽可能减少了特殊定制零件的占比，绝大多数结构件都可以通过常规的切割、冲压、钻孔、焊接工艺完成制造，对称设计让零件的通用率大幅提升，非常适合小规模作坊式生产或者DIY自制挂车场景使用，装配流程也因为结构的对称共性设计变得简单易操作，无需复杂的专用工装即可完成整体组装。
