家用平板式DIY太阳能集热换热装置

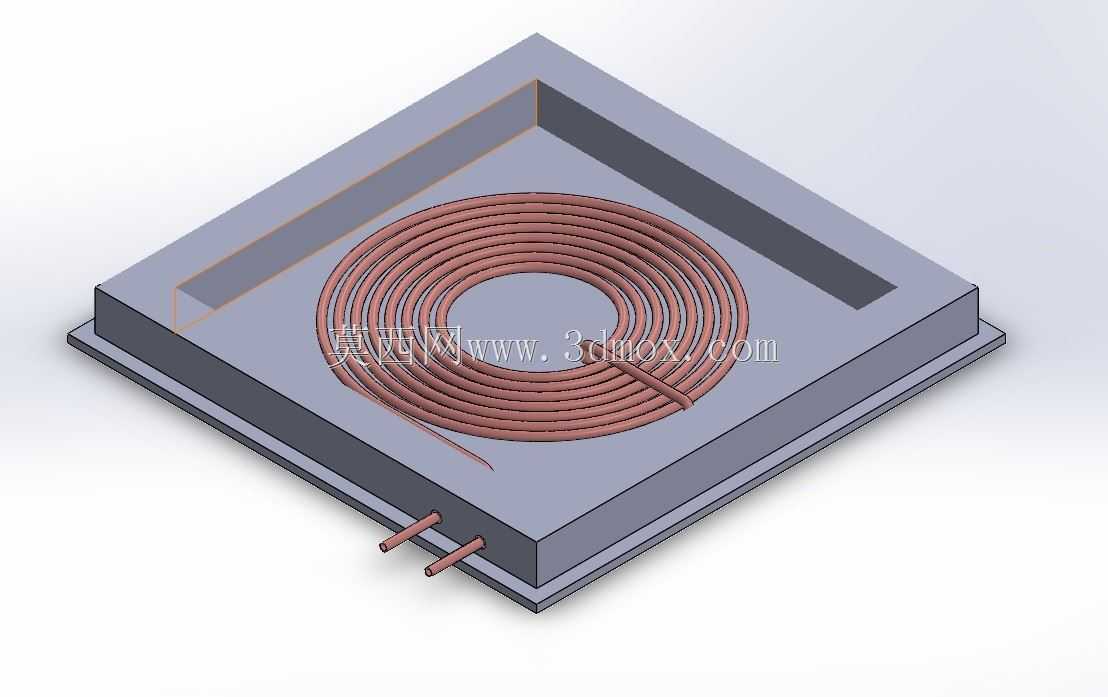

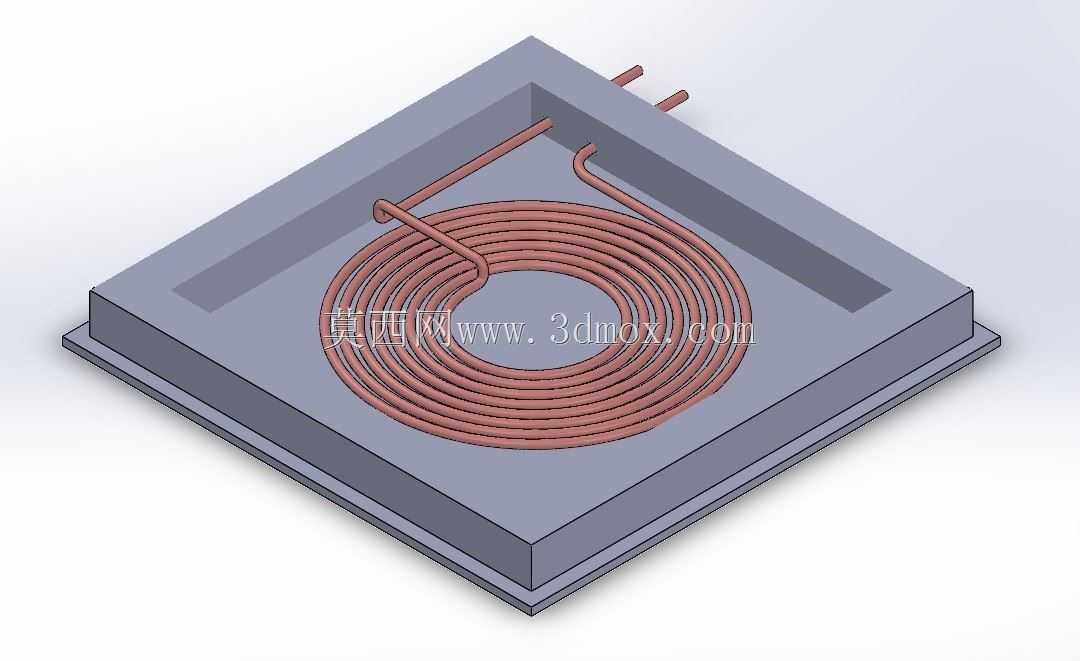

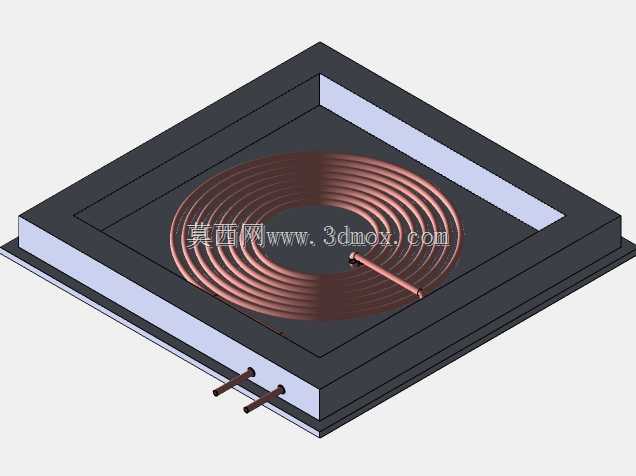

这款DIY太阳能集热换热装置主要面向家用小型热水供应场景，可适配独栋住宅、乡村自建房、户外临时营地等无集中热水供应的场景，也可作为辅助热源搭配常规电热水器、燃气热水器使用，降低常规能源消耗，减少日常热水使用的成本支出。装置核心功能是通过吸收太阳辐射能将流经盘管的冷水加热，实现光热转换，为用户提供温度适宜的生活热水，可满足日常洗漱、厨房用水等基础热水需求。从功能特性来看，装置采用平板式结构设计，核心吸热区域铺设螺旋排布的紫铜盘管，紫铜材质具备优异的导热性能，能够快速将吸收到的太阳热量传递给管内流动的水体，螺旋排布的结构可以延长冷水在集热区域的停留时间，提升换热效率，让冷水在单次流经盘管的过程中就能获得足够的温升。装置外围采用深色边框与黑色吸热基底，深色表面可以最大化吸收太阳辐射能量，减少光线反射带来的能量损耗，基底与盘管之间紧密贴合，进一步降低热传导过程中的阻力。在设计思路上，这款装置走轻量化、易制作的DIY路线，整体结构没有复杂的异形零部件，所有部件都可以通过常规加工方式获得，普通爱好者也能参照结构完成组装，不需要专业的工业生产设备。结构上采用模块化设计，集热盘管、边框、基底、进出水接口都为独立部件，后期如果出现盘管漏水、边框损坏等问题，可以单独更换对应部件，降低维护成本。进出水接口设置在装置侧边下部，采用外伸式管路接口，方便用户直接对接家用供水管道，不需要额外做复杂的管路转接。外形尺寸上，装置整体为正方形薄型平板结构，厚度较薄，安装时不会占用过多的立体空间，不管是壁挂在南向墙面，还是倾斜架设在屋顶平台都能适配，安装边界要求较低，只需要保证安装位置南向无高大遮挡物，能够获得全天充足的太阳直射即可，不需要额外搭建复杂的支撑钢架，普通的墙面膨胀螺栓或者屋顶支架就能完成固定。装置的密封边框可以阻挡雨水、灰尘进入集热区域内部，延长内部吸热材料与盘管的使用寿命，即使在露天户外环境下长期使用，也能保持稳定的集热性能。
