双叶S3051高压舵机结构三维模型

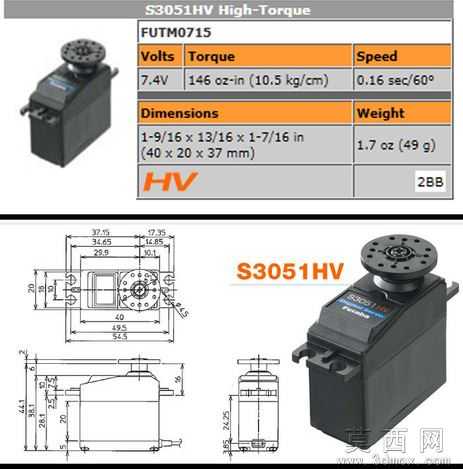

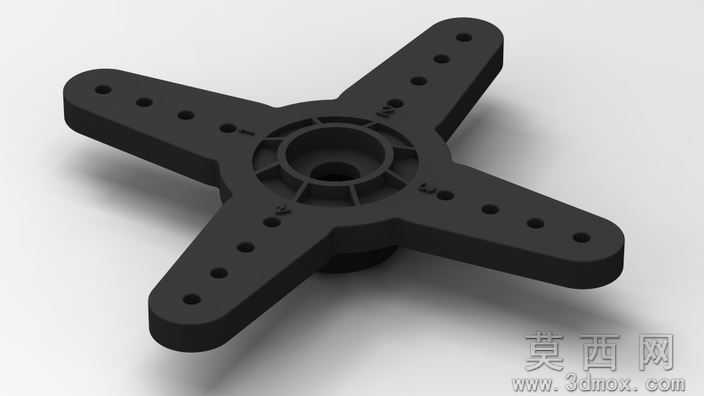

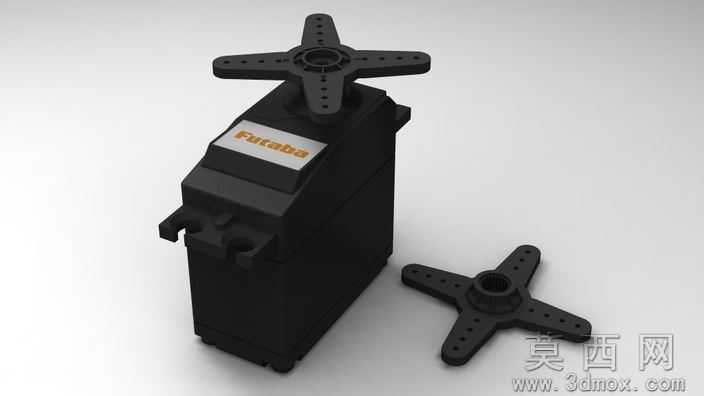

本模型为双叶S3051高压高电压伺服舵机的完整三维结构模型，建模过程严格参照实物测绘尺寸开展，首先完成舵机主体外壳的轮廓草绘，通过拉伸、切除、拔模等基础特征构建外壳的安装卡槽、走线槽与定位孔位，保证外壳与内部组件的装配公差符合实际生产要求；随后依次完成内部驱动电机、减速齿轮组、电位器、控制电路板的独立建模，再完成配套十字摇臂、一字摇臂等外接安装配件的结构绘制，所有零件建模完成后按照实际装配关系完成总装配，添加同轴、重合、间隙配合等装配约束，还原舵机真实的装配逻辑。参数设计层面，模型严格还原该款高压舵机的实际尺寸参数，主体长宽高比例与实物完全一致，摇臂的安装孔位间距、输出轴齿形参数、外壳安装耳的孔位尺寸均按照实物1:1复刻，可直接用于配套机构的安装位设计校核，高压适配的结构特征也在模型中完整呈现，匹配该舵机高压驱动的性能定位。渲染材质方面，模型为不同零件匹配了对应材质属性，舵机外壳采用哑光黑色工程塑料材质，添加细微的磨砂纹理还原真实外壳的质感，输出轴与金属齿轮部分赋予哑光金属材质，摇臂部分采用与外壳一致的硬质塑料材质，标签区域还原品牌标识的印刷质感，整体渲染效果贴近实物外观，可直接用于方案展示的视觉输出。结构原理层面，该模型完整呈现了高压舵机的工作结构逻辑，外壳作为承载结构包裹内部驱动与传动组件，内部直流电机输出动力经多级减速齿轮组放大扭矩后传递至顶部输出轴，电位器与输出轴同步转动实现位置反馈，控制电路板接收外部PWM信号完成位置闭环控制，配套的不同规格摇臂可适配不同的安装场景，实现角度摆动的动力输出。软件兼容层面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、Creo Elements、UG等主流三维设计软件，不同软件导入后可保留完整的装配结构与零件特征，支持用户根据自身需求进行编辑修改、干涉检查与工程图导出。研发教学应用层面，该模型可用于航模、机器人小型驱动机构的研发设计，帮助工程师快速完成舵机安装位的结构匹配与运动仿真，验证舵机在整体机构中的运动行程是否存在干涉；同时也可用于机械原理教学中伺服舵机结构的演示，帮助学习者直观理解舵机的内部组成与工作逻辑，也可作为3D打印定制舵机配件的参考模型使用。
