砖坯自动输送码放辊道输送装置

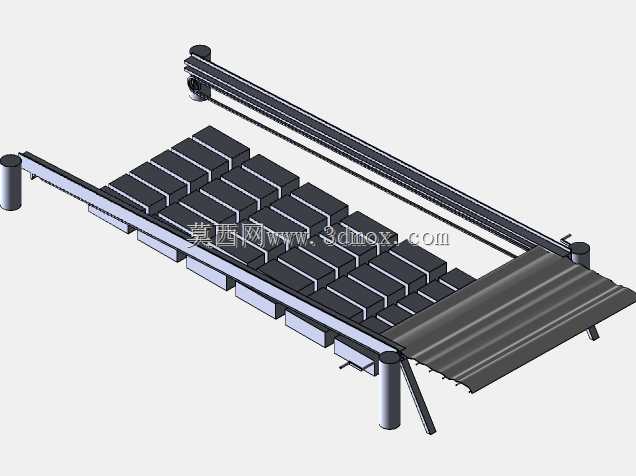

这款砖地输送装置主要面向建材制砖生产场景设计，适配烧结砖、免烧砖生产线上的砖坯转运工序，可衔接砖坯压制成型工位与码垛、养护工位，解决传统人工转运砖坯效率低、易磕碰损坏坯体的痛点，也可适配中小型建材加工厂的成品砖短途转运需求，适配标准化砖坯的连续化输送作业。装置整体采用长条形辊道式线体结构，主体框架采用型钢焊接成型，两侧设置纵向传动导轨，承载段采用模块化拼接的承托板结构，每块承托板对应单排砖坯的放置位，可同时承载多排成型砖坯平稳移动，线体末端设置倾斜导料段，可将输送到位的砖坯平稳导向后续码放工位或转运托盘，避免砖坯直接跌落造成边角缺损。设计过程中充分考虑砖坯生产现场的多粉尘、高湿度工况，传动部件采用外置式布局，将传动链、驱动组件布置在线体两侧的导轨护罩内部，既避免粉尘侵入造成传动卡滞，也方便日常维护时快速拆解检修；支撑立柱采用可调高度结构，可根据前后衔接设备的进料高度差灵活调整线体整体安装高度，适配不同产能、不同布局的制砖生产线安装需求，线体侧边设置的斜向支撑筋可强化整体结构刚性，避免满负载输送砖坯时线体出现中段下挠变形的问题。功能层面，该装置可实现砖坯的连续匀速输送，输送速度可根据前端压砖机的出砖速率灵活调节，保证前后工位生产节拍匹配，承托板表面做防滑耐磨处理，增大与砖坯底面的摩擦力，避免输送过程中砖坯出现移位、滑落问题，线体两端设置的限位挡块可防止承托板脱出导轨，运行过程中传动平稳无明显冲击，不会对未完全固化的砖坯造成结构性损伤，有效降低砖坯生产过程中的残次品率。安装边界方面，该装置整体长度可根据车间场地实际情况做模块化增减，标准段宽度适配常规民用建筑用砖的摆放尺寸，支撑立柱底部设置安装固定板，可通过膨胀螺栓直接固定在硬化车间地面上，无需额外做复杂的地基施工，两侧传动导轨的安装预留间隙可根据现场使用环境做微调，保证低温、高粉尘环境下传动部件仍能顺畅运行，整体结构无需复杂的外接管线，仅需对接驱动动力源即可投入使用，适配中小型制砖企业的低成本产线升级需求。
