嵌入式双接口音频连接插座结构设计

这款嵌入式双接口音频连接插座，是面向消费电子、工业音频设备、车载影音系统等场景开发的板载连接组件，主要承担模拟音频信号的稳定传输功能，可适配标准3.5mm规格音频插头，为耳机、外置音箱、音频采集设备提供可靠的物理连接通路，解决设备内部音频模块与外接终端的信号对接需求。

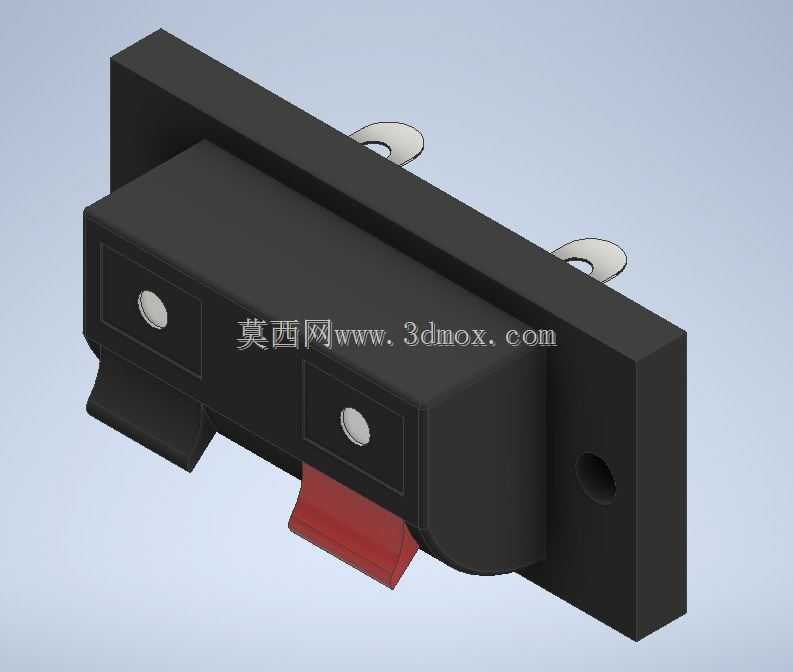

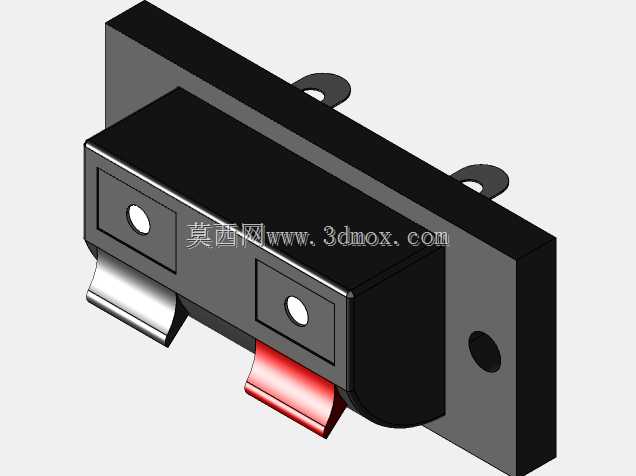

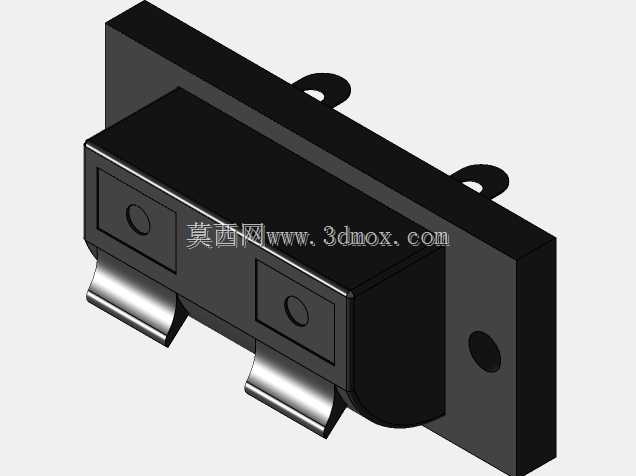

从功能特性来看，这款插座采用双路独立接口设计，可同时支持两路音频信号的输入或输出，满足多设备同时接入的使用需求；插座底部设置弹性接触端子，插头插入时可通过弹性形变保证触点紧密贴合，降低接触电阻，减少音频信号传输过程中的损耗与杂音干扰；侧边设置的固定安装孔与背部金属固定挂耳，可实现面板与内部电路板的双重固定，在设备受到振动、冲击的工况下也能保持连接稳定性，避免出现接触不良、接口松动脱落的问题；前端红色卡扣结构为插头锁止机构，插头插入到位后可自动卡合，防止外力拉扯导致插头意外脱出，需要拔出时按压卡扣即可解锁，操作便捷。

在设计思路上，这款插座优先考虑安装适配性与耐用性，主体外壳采用高强度绝缘工程塑料注塑成型，具备良好的绝缘性能与结构强度，可耐受日常插拔产生的摩擦力与冲击力，同时避免内部导电端子与外部金属部件接触造成短路；金属端子采用铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，可在常规使用环境下长期保持稳定的接触性能，延长产品使用寿命。外形采用方正的嵌入式结构设计，整体轮廓规整，安装边界清晰，可直接嵌入设备面板预留的标准开孔内，背部引脚间距符合常规PCB板布线规范，无需额外调整电路板布局即可直接焊接安装，有效降低设备生产阶段的装配难度；外露的安装法兰边可与设备面板表面紧密贴合，既可以遮挡安装缝隙提升外观整体性，也能起到辅助定位的作用，保证安装位置精度。

在实际应用中，这款插座可广泛适配台式音频功放、桌面多媒体设备、工业控制终端、车载影音主机等多种设备，既可以作为前置音频输出接口供用户外接耳机、便携音箱，也可以作为后置音频输入接口连接音频信号源，稳定的结构设计可满足高频次插拔的使用需求，在-20℃到60℃的常规工作环境下均可保持稳定的性能表现，不会因温度变化出现结构变形或触点氧化失效的问题。
