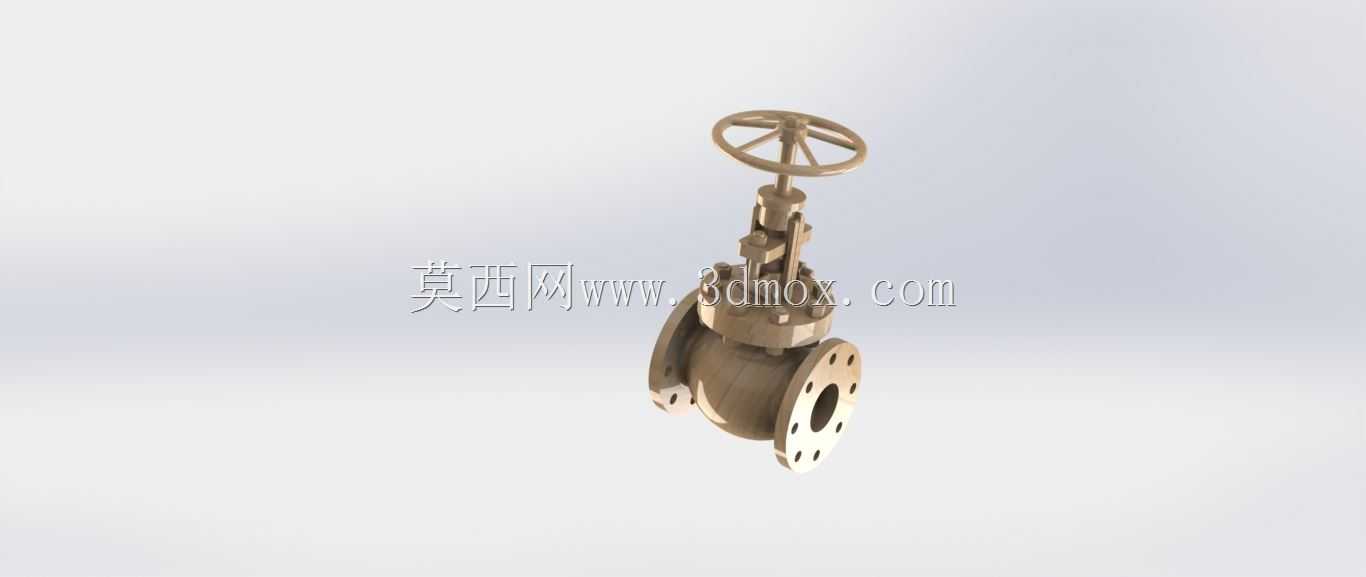

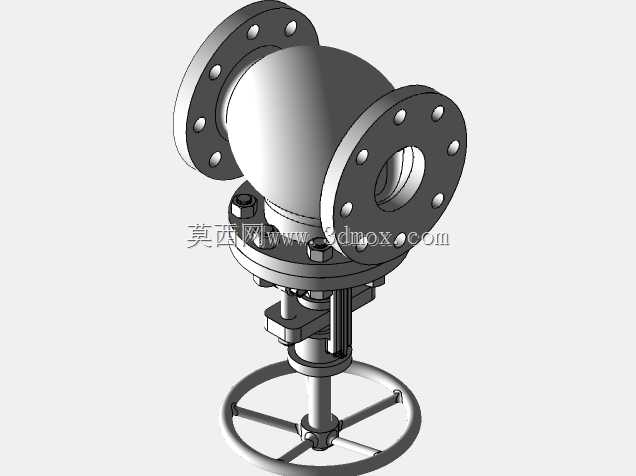

法兰连接式手动截止阀结构设计

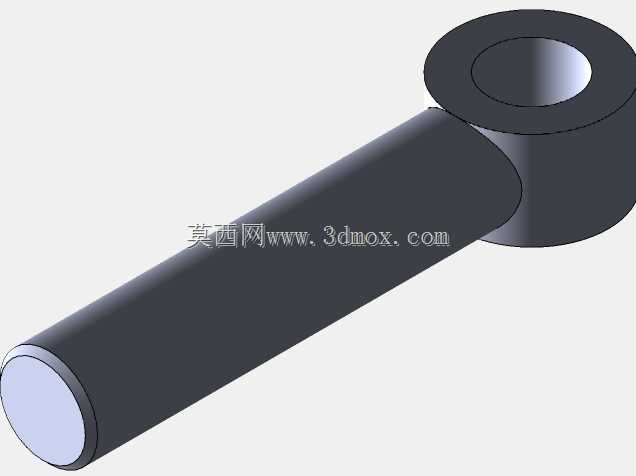

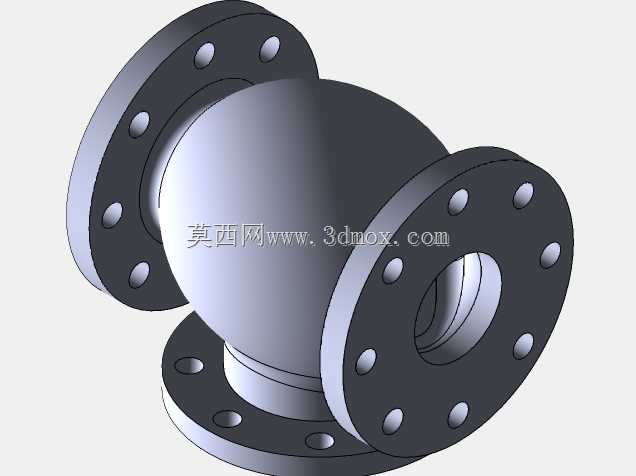

这款手动截止阀主要应用于石油化工、电力冶金、市政给排水、船舶管路等工业场景的中低压流体输送管线中，核心作用是精准控制管路内流体的通断与流量调节，可适配清水、油品、蒸汽、弱腐蚀性介质等多种常见工业流体的输送管控需求，是管路系统中承担截断与调节功能的核心控制部件。产品采用法兰式连接结构，两端法兰盘预留标准螺栓安装孔位，安装时可直接与同通径的管路法兰配对，通过螺栓紧固实现密封连接，安装边界适配常规工业管线的安装间距要求，无需额外定制转接配件即可完成现场装配，后期维护拆卸也十分便捷。阀体采用流线型的直通式流道设计，相较于直角式截止阀流体阻力更小，介质流经阀体时的压力损失更低，可有效降低管路输送的能耗损失；阀瓣与阀座采用锥面密封配合结构，密封面贴合精度高，截断状态下的密封性能可靠，可有效避免介质内漏问题，同时阀瓣升降式的启闭结构也支持小开度的流量调节，可根据管路工况需求灵活调整介质输送流量。顶部采用手轮式手动驱动结构，手轮直径经过人机工程学优化，操作时所需的启闭力矩更小，操作人员无需额外辅助工具即可轻松完成阀门的启闭操作，阀杆采用梯形螺纹传动，传动平稳可靠，长期使用磨损量小，可保证阀门长期运行的操作精度。整体结构采用模块化设计思路，阀体、阀盖、阀杆、手轮、密封填料等部件均可单独拆分更换，当密封件出现磨损或部件损坏时，无需整体更换阀门，仅需替换对应故障部件即可恢复设备功能，可大幅降低后期运维的成本投入。阀体外部轮廓规整，无突出的尖锐结构，安装后不会占用过多管线周边空间，可适配紧凑排布的工业管路安装场景，整体金属材质的结构也具备足够的结构强度，可承受管路运行中的压力波动与水锤冲击，运行稳定性更强。
