工业厂房桁架式围护笼钢结构设计

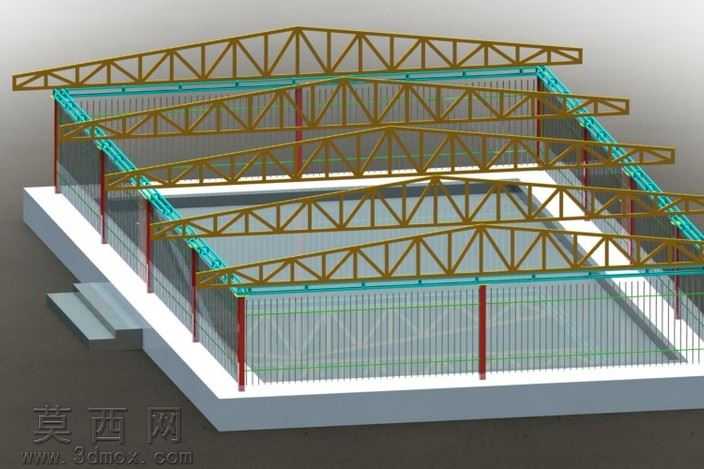

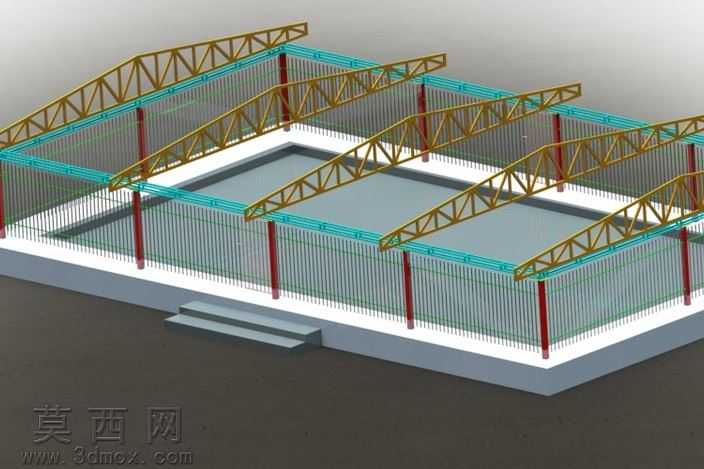

本作品采用SolidWorks进行全参数化三维建模，完整还原了工业用桁架式围护笼架的整体结构，建模过程严格遵循钢结构设计的常规比例与构造逻辑，所有构件均采用实体建模方式搭建，确保各部件的装配关系清晰可查。模型主体由底部混凝土基座、竖向承重钢柱、纵向围护栏杆、多榀平行布置的三角形屋架以及屋面承托檩条共同组成，整体呈现规整的长方体围合空间形态。材质渲染阶段，针对不同构件做了差异化的材质区分：底部基座采用哑光浅灰色混凝土材质，还原水泥基面的粗糙质感；竖向承重钢柱采用深红色防锈漆金属材质，突出竖向承重构件的视觉辨识度；屋架主桁架采用棕黄色防锈涂装钢材材质，还原热轧型钢焊接后的漆面质感；纵向围护栏杆与屋面檩条采用青蓝色金属材质，区分围护构件与主承重构件的功能差异；所有金属构件均添加了细微的表面粗糙度与环境反射效果，避免渲染效果过于塑料化，提升模型的真实感。结构设计上，屋架采用经典的三角形豪式桁架构造，上下弦杆与腹杆通过焊接节点连接，多榀屋架沿纵向等距排布，通过通长的水平系杆与檩条形成整体屋面承重体系，可有效传递屋面荷载至竖向钢柱；竖向钢柱沿基座周边均匀布置，柱脚与混凝土基座做固接约束处理，柱顶与屋架下弦做刚性连接，保障整体结构的侧向稳定性；周边围护采用密排竖向栏杆形式，在实现空间围合防护功能的同时，保留了良好的通风与视线通透效果，适配工业场地临时仓储、设备防护、作业区隔离等多种使用场景。设计思路围绕实用性与结构合理性展开，摒弃了冗余的装饰性构件，所有构件均服务于承重与围护的核心功能，建模时对所有杆件的截面尺寸做了统一规范，便于后续导出工程图纸直接用于生产下料，各部件之间的装配间隙预留合理，可直接用于生成爆炸图、装配动画等演示内容，也可作为钢结构教学、厂房方案设计的参考模型使用。
