BT40规格刀具存储架及配套托架结构

在数控加工车间的日常生产场景中，BT40锥柄刀具是立式加工中心、数控铣床等设备应用最广泛的刀具规格之一，这类刀具的有序存储与就近取用，直接影响机床换刀效率、车间5S管理水平以及刀具本身的使用寿命。这款BT40刀架与托架结构，正是针对机加工现场刀具管理痛点开发的实用存储装置，可独立放置在机床侧方的操作工位旁，也可配套集成到自动化刀库周边的辅助存储区域，为操作人员提供便捷的刀具暂存、分类管理功能。

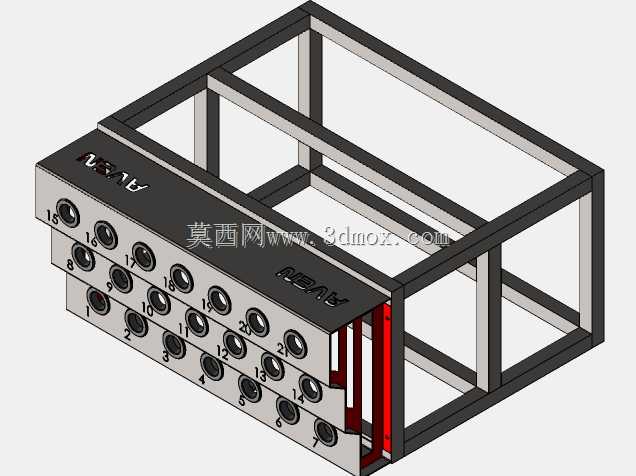

该产品的核心功能是实现BT40锥柄刀具的竖直定位存放，刀架面板上排布的多组定位孔严格匹配BT40刀柄的标准锥度与外径尺寸，每一个孔位对应独立编号，操作人员可根据刀具类型、加工用途对应编号放置，避免不同刀具混放导致的拿取错误、刀柄磕碰损伤问题。托架部分采用框架式方管焊接结构，整体刚性充足，能够承载满负荷状态下数十把重型BT40刀具的总重量，不会出现结构变形、晃动倾斜的问题，底部框架预留了充足的安装边界，既可以直接放置在地面使用，也可通过膨胀螺栓固定在车间地面，或是通过连接配件安装在工作台侧方、设备机架旁，适配不同车间的布局需求。

设计过程中充分考虑了现场使用的实际需求，刀架面板采用加厚钢板加工，表面做发黑防锈处理，既耐车间切削液、油污的腐蚀，也能避免金属表面与刀柄接触产生的刮花磨损；框架结构的杆件排布经过受力优化，在保证整体承重能力的前提下尽可能减轻自身重量，同时框架内部预留的中空空间既可以作为废料、杂物的临时收纳区，也方便后期加装刀具信息标签板、辅助照明等扩展配件。刀架的倾斜角度经过人体工程学验证，操作人员站立状态下无需过度弯腰或抬手即可取放对应位置的刀具，编号标识区域做了凹陷处理，避免长期使用过程中编号被摩擦脱落，侧边的红色导向条则为托架推入对应安装位提供定位参考，保证安装对位的精准度。

从安装尺寸来看，该刀架的整体宽度、深度与高度适配大多数中小型加工车间的通道宽度与工位间距，不会占用过多的操作空间，定位孔的中心距经过严格计算，相邻刀具放置后不会出现刀柄、刀头互相干涉的情况，即使是搭配大直径面铣刀的BT40刀柄，也能顺利放入对应孔位，不会出现相邻刀具碰撞的问题。整体结构没有复杂的传动或易损部件，日常仅需简单擦拭清理即可维护，使用寿命长，非常适合批量加工场景下的刀具规范化管理使用。
